つながるワイヤレス通信機器の開発手法（14） ファームウェアを設計する（その2） ──エラー制御と高周波制御を実現する方法
また，基準発振回路側に分周回路を内蔵し，基準発振回路の周波数より細かいステップ幅でVCOの発振周波数を制御することも可能である．例えば，図9の回路でM＝5，N＝46に設定する場合，基準発振周波数が10MHzであればVCOは（10MHz÷5）×46＝92MHzを発振する．このように分周回路を一つ追加することで，さらに多くの周波数を得ることができる．なお，図9の点線で囲った部分を一つのパッケージに収めたPLL用LSIが，各半導体メーカから出荷されている．例えば，図10の富士通のPLL
周波数シンセサイザ「MB1511」は，図9の点線で囲んだ部分とこれらの制御回路を含んでいる．

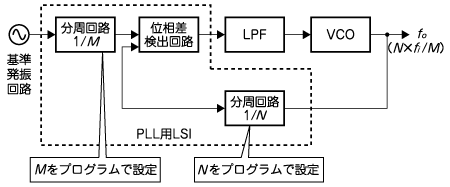

図9 基準発振回路用分周回路
基準発振回路側に分周回路を内蔵し，基準発振回路の周波数より細かいステップ幅でVCOの発振周波数を制御することが可能．

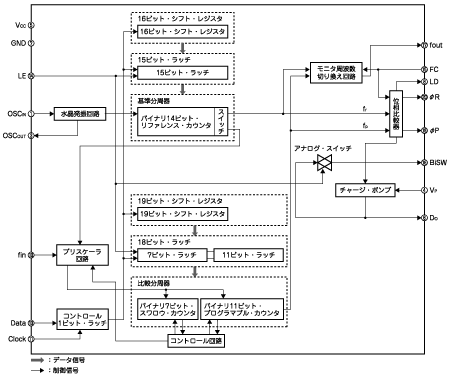

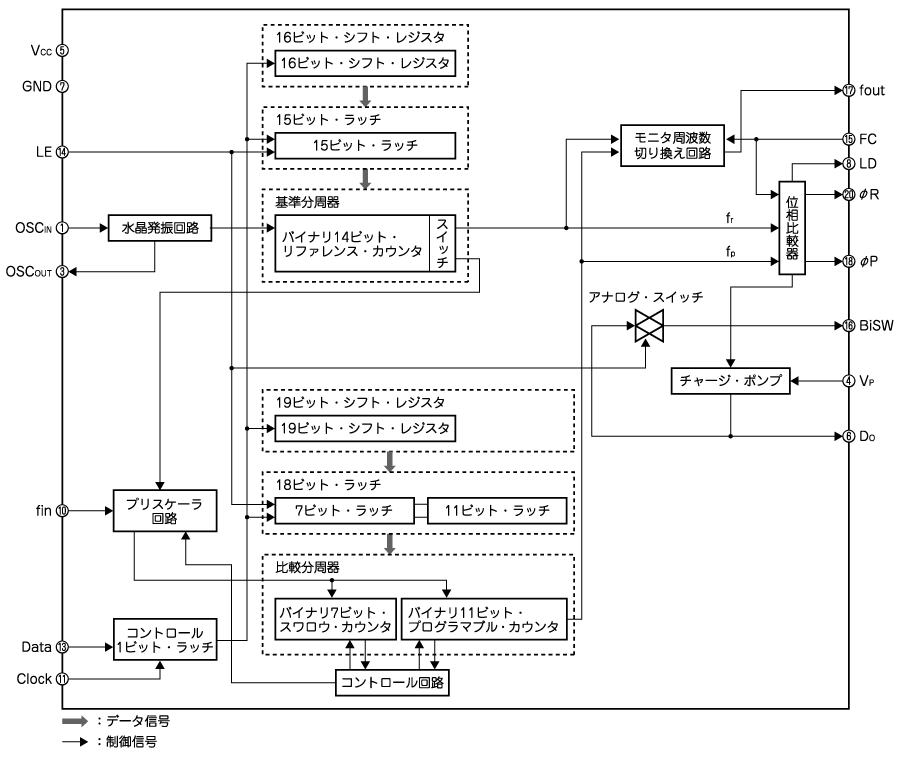

図10 PLL用LSIの例
富士通のPLL 周波数シンセサイザ「MB1511」のブロック図である．このLSIは図9の点線で囲んだ部分の基準発振器用分周回路，位相比較用分周回路，位相差検出回路，およびそれらの制御回路を含んでいる．
