つながるワイヤレス通信機器の開発手法（14）　ファームウェアを設計する（その2）　──エラー制御と高周波制御を実現する方法

　前述のファームウェアから切り替えるべき周波数を指示される対象（ハードウェア）がこのPLL用LSIになる．ファームウェアからは，このLSIに対してデータやクロック，LE（load enable）といった信号を使って分周比などを設定する．

　ファームウェア（マイコン）からPLL用LSIに対して，データ信号線を介してデータ1ビットに同期したクロックとともに各分周回路の設定に必要なデータをMSB（most significant bit）から順次送り込む．LSB（least significant bit）までのすべてのデータを送り終わってから，LEを一度"H"にしたあとに"L"に落とすことで，周波数の設定は終了する（図11）．

　図11のデータ信号とクロック信号のように，1ビットごとのデータとデータに同期したクロック（クロックト・シリアル）を自動的に出力するインターフェース回路を内蔵したマイコンがある．このようなマイコンを使う場合，クロック信号とデータ信号はクロックト・シリアル・インターフェースによって生成し，LE信号のみ汎用I/Oポートを使用して生成する．また，ASICなどのカスタムLSIを開発する場合，クロック信号，データ信号，LE信号の3本とも自動的に発生するように回路を作り込むこともある．

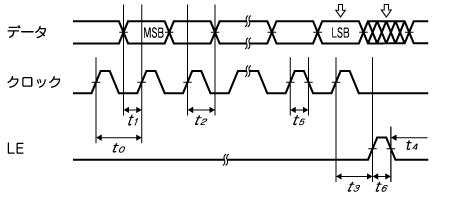

図11　PLL設定用データ
データ信号線を介してデータ1ビットに同期したクロックとともに各分周回路の設定に必要なデータをMSB（most significant bit）から順次送り込む．
