つながるワイヤレス通信機器の開発手法（13）　――ファームウェアを設計する

● 仕様記述は図形表現の言語を用いる

　通信系ファームウェアの動作を図で規定する場合がある．よく使われる図が図4の状態遷移図と図5の通信フロー図である．これ以外に，SDL（specification and description language）というものもある．SDLは，以下のような特徴を持ち，イベント駆動型システムの仕様記述に適している．

• 図形表現の言語なので直感的に理解しやすい
• 形式的言語なのであいまいさがない
• オブジェクト指向である

　携帯電話の仕様はSDLで記述されており，例えば図4の状態ごとに対応した図が用意されている．図6は，F5（通信チャネル同期中）に対応したSDLである．

　F5の状態でSB1を受信すると，タイマTR102を停止する．そして，SB2送信を開始してから，タイマTR103のカウントを開始する．タイマTR102は，F5の前状態（通常はF4）でF5に遷移する直前にカウントを開始したタイマである．また，タイマTR103とTR107はそれぞれF6とF11における時間監視用タイマである．

　F5の状態でSB1を受信する前にタイマTR102がタイムアウトした場合，F5の起動前にどのチャネルを使用していたかによって処理が異なる．起動前のチャネルが制御チャネルの場合，状態異常通知（起動不良）を上位レイヤへ通知してF2に遷移する．起動前のチャネルが通信チャネルであれば，周波数を切り替えてからタイマTR107のカウントを開始し，F11に遷移する．

　このようにSDLを使用すると，非常に簡潔かつ明確に各状態の動作を記述することができる．

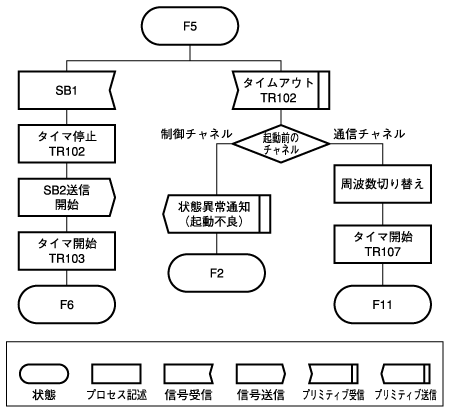

〔図6〕F5の状態からのSDL
各状態における動作を図で表したものがSDLである．
