『E検定』の問題にチャレンジ！ ―― 模擬問題（全10問）とその解答

【問4】　分野：デジタル　　難易度：レベル2
　どちらかの言語を選んで，問題に答えなさい．

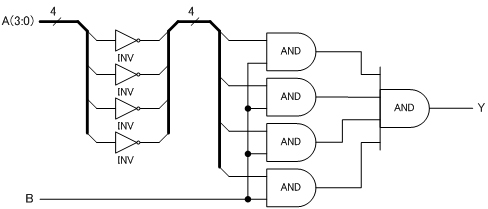

　図の回路を正しく記述したものはどれか．

【Verilog HDL】
　　　wire [3:0] A ;
　　　wire      B,Y ;

　　　〔1〕　　assign Y = &(~A) & B ;
　　　〔2〕　　assign Y = A & B ;
　　　〔3〕　　Y <= (not A) and B ;
　　　〔4〕　　assign Y = ~A[3] & ~A[2] & ~A[1] & ~A[0] & B ;


【VHDL】
　　　signal A : std_logic_vector(3 downto 0) ;
　　　signal B : std_logic ;
　　　signal Y : std_logic ;

　　　〔1〕　　Y <= '1' when(A = "0000" and B = '1') else '0' ;
　　　〔2〕　　Y <= A and B ;
　　　〔3〕　　assign Y = (~&A) & B ;
　　　〔4〕　　Y <= (not A(3)) and (not A(2)) and (not A(1)) and (not A(0)) and B ;

ア　〔1〕と〔4〕　　　イ　〔2〕　　　ウ　〔3〕　　　　エ　〔1〕と〔2〕と〔3〕と〔4〕
