『E検定』の問題にチャレンジ! ―― 模擬問題(全10問)とその解答

Tech Village編集部



【問3 解説】 分野:デジタル  難易度:レベル2

【答】
 図3.1図3.4は,ア~エの論理ゲートの動作状況と真理値表を表します.図中の×印は,XORの論理ゲートの真理値表と一致しないものを示します.

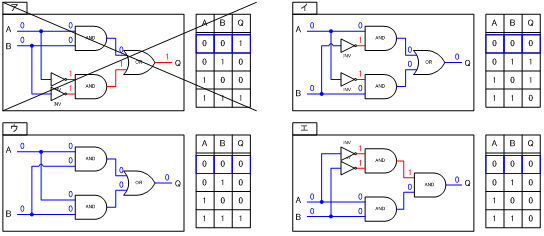

図3.1 A=0,B=0の時

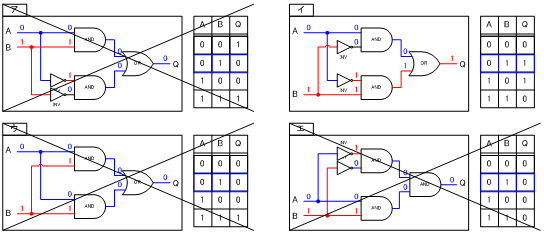

図3.2 A=0,B=1の時

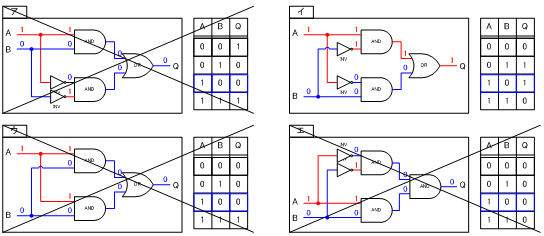

図3.3 A=1,B=0の時

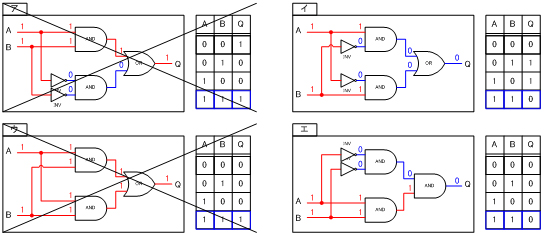

図23.4 A=1,B=1の時



図3.5 ア~エの論理式



 図3.1図3.5の結果から,イの回路がXOR(Exclusive-OR)と同等であることがわかります.

 XORゲートはディジタル論理回路の一種で,排他的論理和を実装したものです.入力のうち一つだけがHIGH (1)のとき,HIGH (1)を出力します.両方の入力がHIGH (1)またはLOW (0)のときは,LOW (0)を出力します.
