『E検定』の問題にチャレンジ！ ―― 模擬問題（全10問）とその解答
【問1 解説】 分野：電子回路 難易度：レベル1
【答】 イ

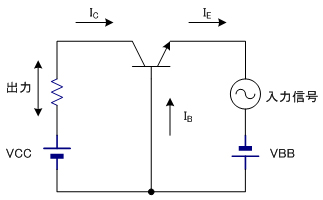

図1.1はトランジスタのベース接地増幅回路です．入力信号はエミッタ側で，出力はコレクタ側です．従って，ベース接地増幅回路の直流電流増幅率hFB（αとも表す）は，
・・・・・・ 式1.1
電流の関係式は，
．．．．． 式1.2
となります．
図1.1

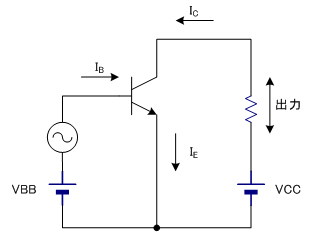

次に，図1.2はトランジスタのエミッタ接地増幅回路です．入力信号はベース側で，出力はコレクタ側です．従って，エミッタ接地増幅回路の直流電流増幅率hFE（βとも表す）は，
・・・・・・ 式1.3
図１.2
式1.2を式1.1に代入すると，
・・・・・・ 式1.4
式1.4の分母と分子をIBで割ると，
・・・・・・ 式1.5
式1.5に式1.3を代入すると，
・・・・・・ 式1.6
となります．
