『E検定』の問題にチャレンジ! ―― 模擬問題(全10問)とその解答

Tech Village編集部



【問2 解説】 分野:電子回路  難易度:レベル2

【答】 イ

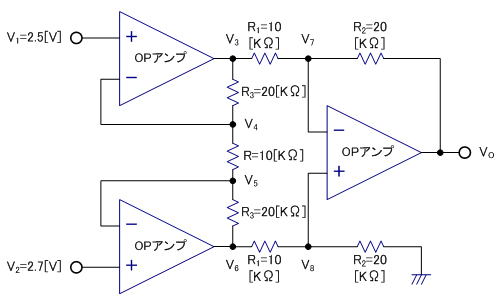

図2.1

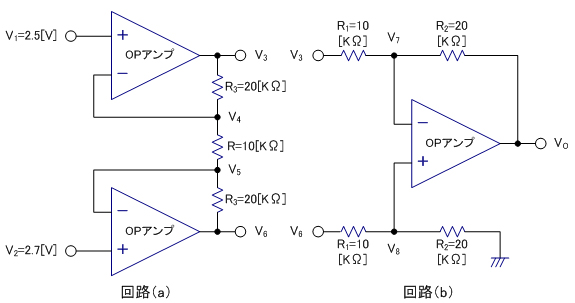

図2.2



 図2.1の回路は,図2.2のように回路(a)と回路(b)に大きく分けることができます.回路(a)は計測器用によく利用される応用回路で,高CMRR(Common Mode Rejection Ratio)と出力V3-V6間がGNDに関係しない浮動負荷を駆動出来る特徴があります.また,回路(b)はOPアンプの差動増幅回路です.

 では回路(a)側から計算していきます.

 まず,電圧V3を求めます.V4にはOPアンプの帰還がかかってV1と同じ電圧となります.

 また,V5も同様にOPアンプの帰還がかかってV2と同じ電圧となるため,Rに流れる電流をIとすれば,以下の式で表せます.

   ・・・・・・ 式2.1

 この電流はV3V4間のR3に流れるので,V3の電圧は以下の式にて求められます.

   ・・・・・・ 式2.2

 数値を代入するとV3は2.1[V]となります.

 Rに流れる電流はV5V6間のR3には逆極性となって流れるので,V6は以下の式にて求められます.

   ・・・・・・ 式2.3

 数値を代入するとV6は3.1[V]となります.これで回路(a)の出力V3V6が求まりました.

 次に回路(b)について計算していきます.

 回路(b)はOPアンプの差動増幅回路ですから,次の公式が成り立ちます.

   ・・・・・・ 式2.4

 式2.4に数値を代入すると,



となります.
