今さら聞けないマルチプロセッサの基礎教えます　――キャッシュの共有，割り込みの共有，OSによる制御

● マルチプロセッサでキャッシュの一貫性を維持する

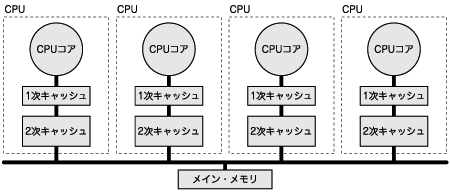

　もう少し詳しく見ていきましょう．図1のようなシステムで，マルチプロセッサに対応していないCPUを単に接続するとどうなるかを考えてみます（図3）．話を単純にするため，CPUの数は二つ，キャッシュは1次キャッシュのみとし，データの書き込みはライト・スルー方式^注1を用いて随時メイン・メモリにデータを書き込むものとします．

　まず，図3（a）の初期状態では，CPU0とCPU1の両方のキャッシュに同じデータAがあります．ここでCPU0がAをA'に更新すると，メイン・メモリ上のデータもA'に更新されます．しかし，更新情報はCPU1のキャッシュまでは伝わらないので，CPU0のキャッシュ，CPU1のキャッシュ，メイン・メモリの3者の間でデータの一貫性（cohe-rence）がとれなくなります（これをcache coherence problemという）．

　どのようにすれば，データの一貫性を維持することができるのでしょうか？ 一般的には，次のような方法を用います．キャッシュとメモリの間はバスで接続されていると仮定します（図3（b））．すると，データを書き込む場合，その書き込み要求はバスに接続された全要素にブロードキャスト（発信）されることになります．各キャッシュはブロードキャストされた要求を監視（snoop）し，書き込まれるデータが自分のキャッシュにあるものと同一である場合に，そのキャッシュ上のデータが乗っているラインを無効化します．このようにすれば，次のアクセス時にはミス・ヒット処理により，メモリから最新のデータを取得することができ，結果としてキャッシュの一貫性が維持できます（このようなしくみを持つキャッシュをsnoop cacheという）．

　なお，ここまでの説明はライト・スルー方式を仮定していましたが，snoop cacheはライト・バック方式^注2のキャッシュにも，いくつかの拡張により対応できます（コラム「ライト・バック方式の場合のsnoop cache利用法」を参照）．

　これらの，一貫性を維持するための戦略を「cache coherence protocol」と言います．すなわち，マルチプロセッサ対応のCPUとは，cache coherence protocolをサポートしているCPUであると言えます．cache coherence protocolには，ラインが取りうる状態の数に応じていくつかの種類があります．

 注1；ライト・スルー方式とは，CPUがメモリにデータを書き込むときに，キャッシュとメイン・メモリの両方にデータを書き込む方式である．
 注2；ライト・バック方式とは，CPUがメモリにデータを書き込むときに，まずキャッシュのみにデータを書き込んでおき，メイン・メモリには後で書き込む方式である．

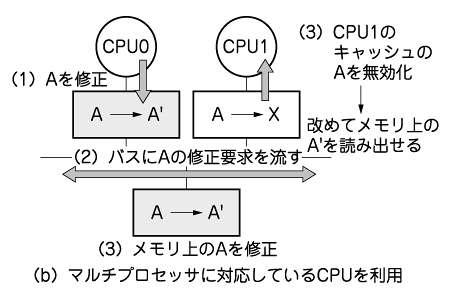

図3　 複数のプロセッサを利用したシステム
マルチプロセッサに対応していない（a）の場合，データの書き込み時に各CPUのキャッシュとメイン・メモリの間で，データの一貫性がとれなくなる場合がある．対応している（b）の場合，snoop cacheによって各キャッシュがバスに送出された要求を監視し，必要に応じて自分のデータを無効化することにより，キャッシュの一貫性を維持する．
