つながるワイヤレス通信機器の開発手法（15） ――プロトタイプを開発する
4．FPGAを使ったプロトタイプ
最近では，FPGAをプロトタイプに使用するケースも少なくない．FPGAは手元で回路情報を書き換えるだけで，内部の機能を変更できる．ちょうどフラッシュ・メモリにプログラムを書き込む手軽さで使用できる．
FPGAへの回路情報の設定は，JTAG準拠のインター フェースを介して行われる．回路情報のダウンロードは各FPGAメーカが用意しているダウンロード・ケーブル，またはROMを使って行う．ダウンロードする回路情報は図8のような手順で生成される．まず，回路をHDL（ハードウェア記述言語）で記述する．この場合，回路はRTL（register transfer level）のフリップフロップと組み合わせ回路相当の論理式で記述する．HDL記述の回路情報は論理合成によってフリップフロップとNAND，ORのようなゲート回路に変換される．フリップフロップとゲート回路に変換された回路情報は，使用するFPGAの内部構造に合わせてレイアウト（フィッティング）される．レイアウトが終了した回路情報は，ダウンロード・ケーブルなどでデバッグ・ボード上のFPGAやROMにダウンロードされる．

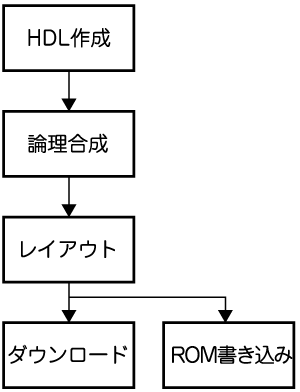

図8 回路情報生成
FPGAへダウンロードする回路情報は，図のような手順で生成される．
