テストの本質を探る ――30年の歴史を持つ 「ソフトウェア工学」の知恵に学ぶ
4）遷移テスト
遷移テストは，状態遷移図を用いて，到達できない状態や，そこからほかに遷移しない状態などを見つける方法です．例を見てみましょう．先ほどのVHDLコードの場合，変数は状態を有しているとみなすことができ，図6のような状態遷移を考えることができます．
この例では，到達できない状態も，遷移が存在しない状態もありません．したがって，正常と言えます（もちろん，ここでは人間が確認しているのだが...）．しかし，一般には，もっと複雑な状態遷移が存在します．この場合，状態遷移図から状態遷移表に変換して空欄を見つけることで，上記に示したようなエラーを発見する方法などが用いられています．

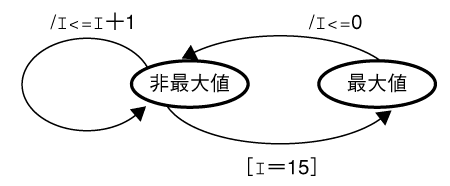

〔図6〕図4に示したサンプル・コードの状態遷移図
図4のサンプル・コードでは，Iの状態によって処理が変わっている．すなわち，最大値（'15'）と非最大値（'0'～'14'）の状態を考える．ちなみに，状態遷移図の［］で囲まれている部分はガード条件を表している．また，状態遷移はイベント/アクションという形で表現することができる．例えば「/I<=0」の部分は，「最大値の場合，イベントによらずIに'0'を設定する」というアクションを実行することを表現している．
