● ステッピング・モータとの接続

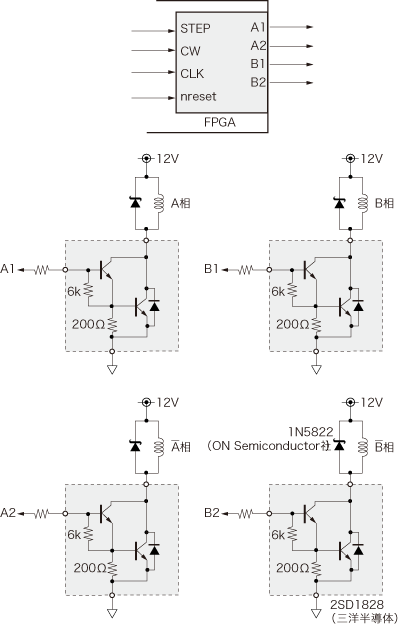

FPGAの出力ポートはそのままステッピング・モータを駆動できません．図5-2のように三洋半導体製「2SD1828」などのトランジスタをドライバとして使用します．また，ステッピング・モータのコイルの逆起電力を吸収するために，必要に応じてCRスナバや，例えば米国ON Semiconductor社の「1N5822」などのダイオードをコイルに並列に入れます．
図5-2 ステッピング・モータの駆動回路
ステッピング・モータのコイルへの電源およびグラウンドはFPGAと別系統とし，FPGA側にノイズが流れないように注意することも大切です．フォトカプラなどでFPGAからの制御信号を分離する方法もあります．ただし，コストに影響するため，やみくもにフォトカプラを使用するのは得策ではありません．
● 駆動信号の生成

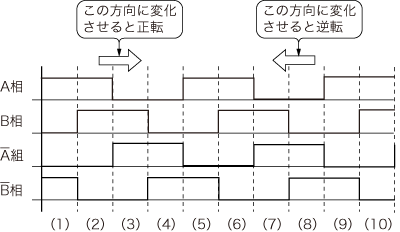

今回は2相駆動を採用します．この場合，各相の制御信号は図5-3のようになります．A相とA相，B相とB相はおのおの反転された信号です．また，A相とB相は位相が90°ずれた信号と考えられます．
図5-3 ステッピング・モータの駆動パルス

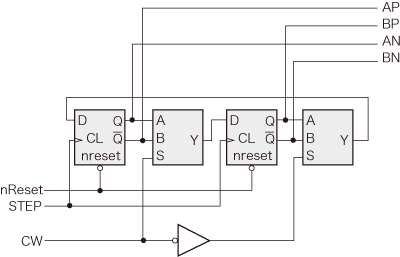

従って，図5-4のような回路で実現できます．ところが，この回路のままではフリップフロップのクロックがFPGAのグローバル・クロックとは異なったものになってしまうので，グローバル・クロックに同期させたものがリスト5-1の記述です．表記上，A相をap，B相をbp，A相をan，B相をbnとしています．
図5-4 駆動パルスを生成するための回路
input stp ; ←stpが1パルスが入るたびに1ステップ回転する
input cw ;
input clk ; ←回転の向きを指定する
input nreset ;
output ap, an, bp, bn ;
wire stp ;
reg stp_i, stp_ii ;
reg a, b ;
assign ap = a ;←※4
assign bp = b ;
assign an = !a ;
assign bn = !b ;
always @( posedge clk or negedge nreset )
begin
if( nreset<= 0 ) begin
stp_i <= 0 ;←※5
stp_ii <= 0 ;
a <= 0 ;
b <= 0 ;
end
else begin
stp_i <= stp ;←※6
stp_ii <= stp_i ;
if ( stp_i ==1 && stp_ii ==0 )
begin
a <= (cw)? !b : b ;←※7
b <= (cw)? a : !a ;
end
end
end
endmodule
注4；A相，B相は，内部のレジスタの状態をそのまま，A相 B相は内部のレジスタの状態を反転してアサインする
注5；リセット時の内部レジスタの初期化
注6；stp信号をclkの1クロック分に整形する
注7；内部レジスタa，bを1ステップ分cwで指定した方向に変化させる
