Atom＆EP80579，組み込みボードの中枢を担う ―― 組み込み市場を狙う最新Intelプロセッサの動向

●x86系初の1チップ・ソリューション，EP80579

　続いて「EP80579」ファミリを紹介します．EP80579はIntel社が提供するx86系プロセッサとしては初めての1チップ・ソリューションです（写真5）．CPU コアとキャッシュ・メモリ，コントローラ，入出力回路を内蔵したシステムLSI（SOC：System on a Chip）となっています．

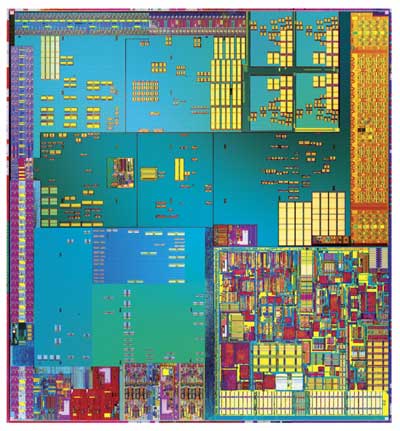

[写真5] EP80579のダイ

　EP80579は上記の回路に加えて通信/ネットワークの回路ブロックを搭載しており，全体では四つのブロックに分かれています．あるいは，四つのチップに分かれていたチップセットを1個のシステムLSIにまとめたとも言えます．なお，EP80579は組み込み用途を前提に開発されたため，for Embedded ComputingのプロセッサにIntel社は分類しています．また開発コードでは「Tolapai」と表記されていました．組み込み分野ではこれまで，Pentium M系のコア「Dothan」を搭載したPentium MプロセッサとCeleron Mプロセッサのfor Embedded Computingバージョンが普及していました．EP80579はCPUコアに同じ「Dothan」を採用しており，これまでPentium MプロセッサまたはCeleron Mプロセッサを使ってボードを開発してきたベンダにとっては，既存の開発資産を生かしやすいシステムLSIになっています．

　EP80579を採用することによって，Pentium Mプロセッサとチップセットでシステムを構成した場合と比べて，消費電力を34％低減し，実装面積を45％節約できると，同社はEP80579の発表時（2008年7月）に述べています．

　EP80579は，回路構成の部分的な違いと動作周波数の違いによって8品種が用意されています．動作周波数は600MHz～1.2GHz，最大消費電力（TDP）は11W～21Wです．動作温度範囲は0～70℃のほか，工業用に－40℃～85℃の品種を用意しています．

　チップの製造には90nmのプロセス技術を利用しています．チップに搭載するトランジスタ数は1.48億トランジスタです．パッケージは37.5mm角のFCBGAとなっています（写真6）．

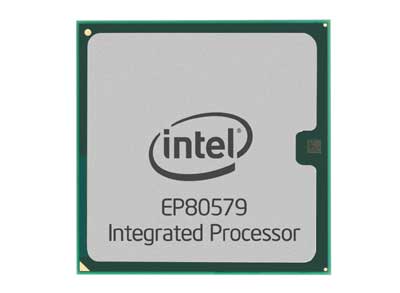

[写真6] EP80579のパッケージ

　CPUコアは各32Kバイトの1次命令キャッシュと1次データ・キャッシュ，それから256Kバイトの2次キャッシュを内蔵しています．FSBの動作周波数は400MHzまたは533MHzです．

　メモリ・コントローラ回路ブロックは64ビット幅のECC（Error Correcting Code）付きDDR2メモリ・コントローラ回路とPCI Expressインターフェース回路を搭載しています．PCI Expressは1チャネル（8レーン）構成または2チャネル（4レーン）構成，2チャネル（1レーン）構成を選べます．

　入出力回路はブート・インターフェース，2ポートのSMBus，2ポートのシリアルATA，2ポートのUSB 2.0，2ポートの16550 UART，36ポートの汎用入出力，リアルタイム・クロック，ウオッチドッグ・タイマなどで構成されています．

　通信/ネットワークの回路ブロックは3チャネルのギガビットEthernet MAC，2チャネルのCANインターフェース，IEEE 1588準拠の同期タイマ支援回路，ローカル拡張バスなどを内蔵しています．また，高速アクセラレータ技術「QuickAssist Technology」に対応したEP80579には，セキュリティ・サービス・ユニットや3チャネルのTDM（Time Division Multiplex）インターフェースなどが搭載されています．
