システム技術者のための測定ワンポイント・テクニック（2） ―― パソコンによる簡易ノイズ測定法

　今回は，パソコンによる簡易な放射ノイズの測定法を紹介します．必要な物を示します．

1. Windows用フリー・ソフトウェア「WaveSpectra for Windows」
2. ノイズ検出用アンテナ：筆者のジャンク・ボックスに入っていた配線用巻き線です（写真1）．そこいらに転がっている線材なら何でも構いません．
3. オーディオ・ジャック：上記線材をはんだ付けします．
4. オーディオ・ケーブル：パソコンへのオーディオ入力用です．

　以上を準備して（4）→（3）→（2）と接続し，パソコンのLINE入力（オーディオ・ボードの入力）に取り付けていきます．まずソフトウェアWaveSpectraをインストールして波形を出力してみます．ログ（LOG）表示とリニア（LIN）表示に対応します．商用電源によるノイズを見たい人はLOG表示で，1kHz以上の周波数を観測したい人はLIN表示を選ぶとよいでしょう．

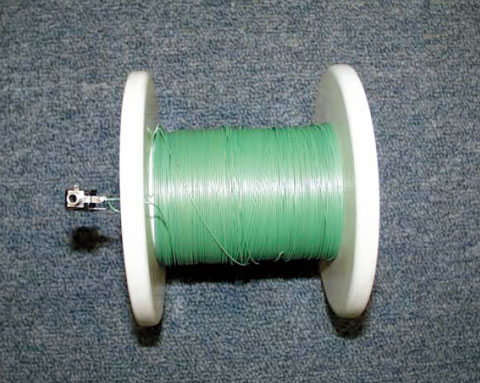

写真1　巻き線コイルによる放射ノイズ検出用アンテナ
そこいらに転がっている線材を巻き取ったボビンを利用した．

● 未接続時

　今，何も接続していない状態を図1に示します．100dB以下の残留ノイズしか観測できません．初期値は100dBとなっているので，120dBに設定変更します．設定は右上のスパナのアイコンで行います．サンプリング周波数を変えると周波数帯域も変わりますが20kHz以上はアンチエイリアス・フイルタによる減衰のために使い物になりません．48kHzで図1と同じ表示となります．

図1　未接続時のWaveSpectraの画面

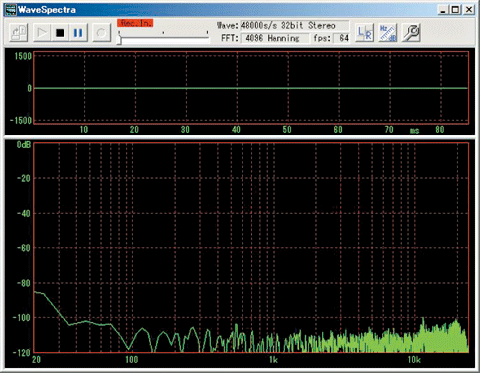

（a）LOG表示

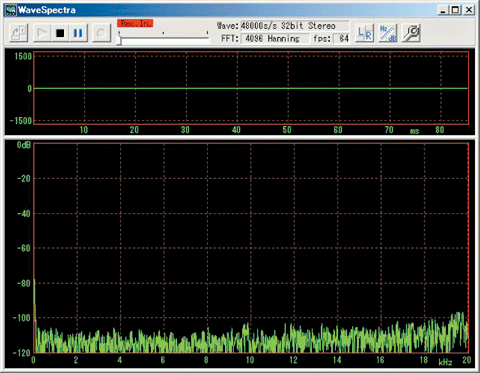

（b）LIN表示
