システム技術者のための測定ワンポイント・テクニック（2） ―― パソコンによる簡易ノイズ測定法
● スイッチング・ハブの周辺の放射ノイズを観測

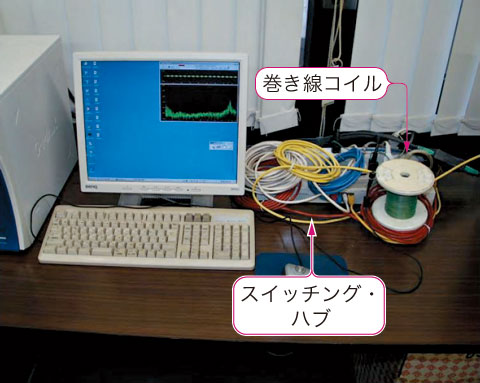

写真2 巻き線コイルをスイッチング・ハブに近づけて測定
次に写真2のように，スイッチング・ハブの周辺の放射ノイズを観測しました．観測波形を図4に示します．図（a）のLOG表示において，50Hzの高調波が観測されています．本来はもっと高い周波数まで測定したいのですが，20kHzまでがオーディオ・ボードの性能です．このように放射ノイズを簡易的に測定することで，ノイズ測定の雰囲気が伝わったと思います．

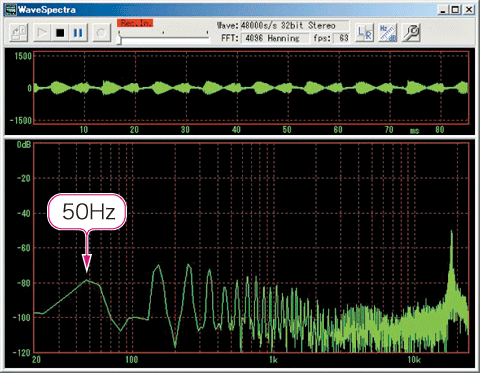

図4 スイッチング・ハブの近くに巻き線コイルを置いたときのノイズ
50Hzの高調波が観測された．
（a）LOG表示

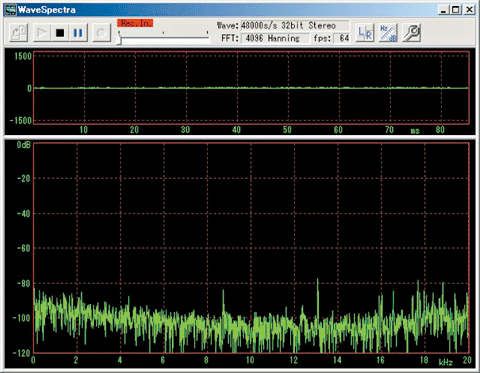

（b）LIN表示
