システム技術者のための測定ワンポイント・テクニック（1） ―― 机上で放射ノイズの発生源を突き止める
本記事では，電子回路を搭載した装置やシステムに関する，さまざまな測定テクニックを，できるだけ身近な機器を利用しながら紹介していく．第1回目はスペクトラム・アナライザを用いたノイズ測定テクニックを紹介する． （編集部）
● スペクトラム・アナライザを利用する
放射ノイズを測定するのに最適な測定器は，スペクトラム・アナライザです．オシロスコープは，時間軸からノイズの波形をすべて合成したように表示されます．
スペクトラム・アナライザは，周波数軸からノイズ波形を見た形となります．ノイズは周波数と振幅レベルで表示されます．このとき，振幅レベルはログ・アンプで拡大され，100dB（10万倍）ものダイナミック・レンジで表示されます．
● ノイズを測定するセンサ
（1）放射ノイズにはループ・アンテナ
ノイズ測定用のセンサについて説明します．放射ノイズ測定にはループ・アンテナを使用します．筆者が自作したアンテナを写真1に示します．写真2のような米国ETS-Lindgren社のループ・アンテナ・セット「Model 7405」も市販されています．価格は10万円程度です．
写真1 筆者が自作した放射ノイズ測定用のアンテナ

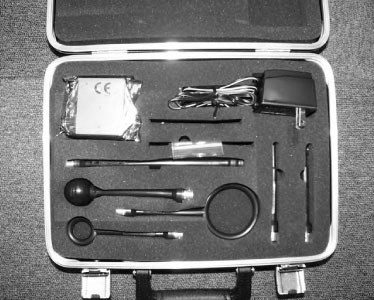

写真2 米国ETS-Lindgren社のループ・アンテナ・セット「Model 7405」
