窓が開いたらメールを出す装置の製作 ―― 無線LANモジュールを利用しセキュリティ装置を自作する
○● コラム2 メンテナンス用ケーブル ●○
WiPortに何を設定したか忘れ，LAN側からアクセスできない場合，シリアル通信でWiPortの設定を行えます．設定のためのシリアル通信は9600bps，データ8ビット，パリティなし，stopビット1，フロー制御なしです．
写真A，図Lのケーブルを作り，本装置のメンテナンス用4ピン・コネクタに接続します．

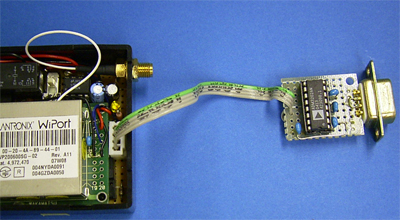

[写真A] メンテナンス用ケーブルの外観

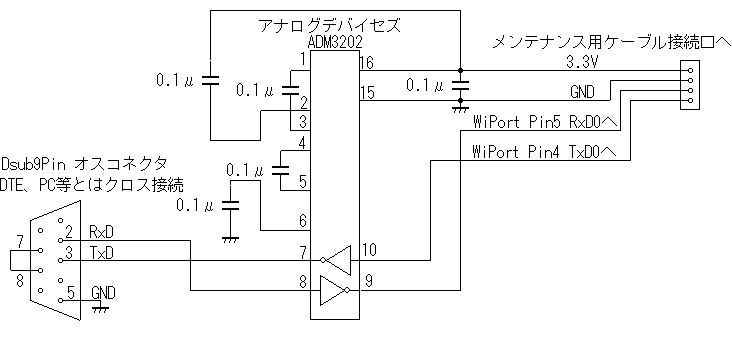

[図L] メンテナンス用ケーブルの回路図
注：クリックすると画像を拡大できます．
WiPortの電源を入れてから1秒以内に「xxx」と連続してキー入力を開始します．「Press Enter for Setup Mode」と表示されたら，4s以内に「Enter」キーを押すと，現在の設定がスクロールして，図MのWiPortのセットアップ・モード・メニューが表示されます．「4 WLAN」にて無線LAN通信が可能になるように設定し直し，「9 Save & exit」でメニューから出て下さい．

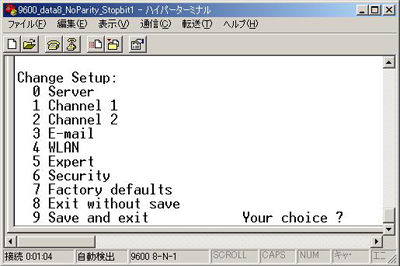

[図M] WiPortのセットアップ・モード・メニュー
参考・引用＊文献
（1）WiPort Data Sheet，日本ラントロニクス(株)．
http://www.lantronix.com/pdf/WiPort_DS.pdf
（2）WiPort User Guide Rev D，日本ラントロニクス(株)．
http://www.lantronix.com/pdf/WiPort_UG.pdf
（3）LMC55データシート，2002年3月，ナショナル セミコンダクター ジャパン(株)．
（4）マイクロ・リレー 型G5V-1，オムロン(株)．
http://www.omron.co.jp/ecb/products/pry/111/g5v_1.html
（5）TA480**レギュレータ・データシート，2004年，(株)東芝．
（6）ADM3202データシート，アナログ・デバイセズ(株)．
http://www.analog.com/UploadedFiles/Data_Sheets/580393681ADM3202_22_1385_c.pdf
