窓が開いたらメールを出す装置の製作 ―― 無線LANモジュールを利用しセキュリティ装置を自作する
○● コラム1 WiPortの設定 ●○
●WiPort設定の準備
今回の用途では，WiPort起動時にメールを送出する設定にしなければなりません．設定には，アドホック通信可能な無線LANアダプタ付きWindowsパソコンを使います．無線LANのアクセス・ポイントも後で使います.
米国Lantronix社は，WiPortを検索するのに便利なWindows用ユーティリティ「DeviceInstaller」を配布しており，これを使います．Microsoft社の「.Net Framework Version1.1」をインストールし，パソコンを再起動させてからDeviceInstallerをインストールします．
説明で触れていない設定項目は，WiPortの出荷時の設定そのままとします．また，ここでは下記のIPアドレスを使うことにします.
192.168.1.1 ：ルータのLAN側のIPアドレス.（デフォルト・ゲートウェイ）
192.168.1.10：WindowsパソコンのIPアドレス
192.168.1.11：WiPortに設定する予定のIPアドレス
なお，WiPort出荷時の設定はUSAモードです．使用可能な無線チャネルはch1～ch11の範囲です．この設定を変更する方法はWiPortの日本語サポート資料を確認下さい．
●WiPortとのアドホック通信
無線電波の競合が無いように無線LANアクセス・ポイントの電源は一応，切っておいて下さい．WiPortの出荷設定ではアドホック通信を行います．「窓からメール」の連続稼働スイッチをONにしてWiPortの電源を入れ，約10s後，無線LAN付きパソコンからアドホックモードのWiPortが確認可能となります.
SSID：LTRX_IBSS
暗号：なし
チャネル：11（パソコン側でチャネル指定不要でしたら無視して下さい）

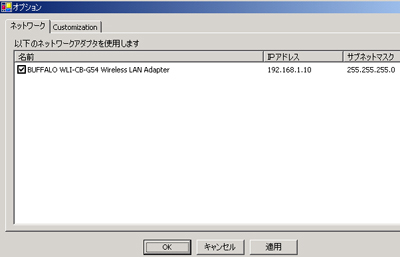

無線LANでTRX_IBSSに正常に接続出来ると，Windows上で「接続完了しました」というメッセージが出ます．次にDeviceInstallerを起動し，「ツール」→「オプション」にて無線LANカード名と192.168.1.10が指定されていることを図Aのように確認の上，「検索」ボタンを押して下さい．
[図1] DeviceInstallersにおけるLANカード選択画面

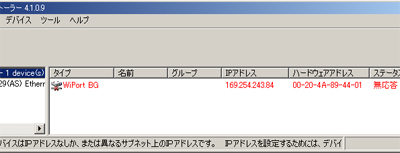

WiPortの出荷設定はDHCP自動IP取得となっていますが，DHCPサーバが見つからない場合，約20秒後に 169.254.*.* の Auto IP というIPアドレスとなります. DeviceInstallerの検索でこの 169.254.*.* が図Bのように表示されると思います.
[図B] AutoIPのWiPortが表示された状態

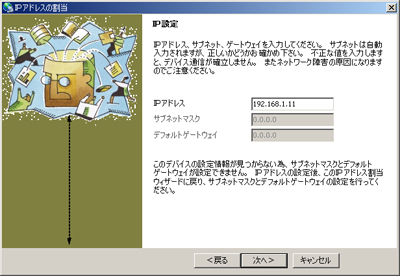

図CのようにWiPortの行をクリックしてから「IP割当」ボタンを押してWiPortのIPアドレスを図Dのように192.168.1.11に設定します.

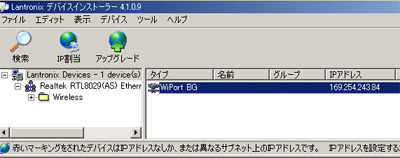

[図C] AutoIPのWiPortを選択した状態
[図D] WiPortのIPアドレスを設定
●WiPortへのIP, SSID，暗号設定

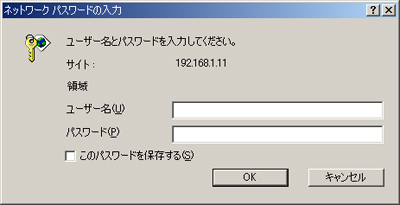

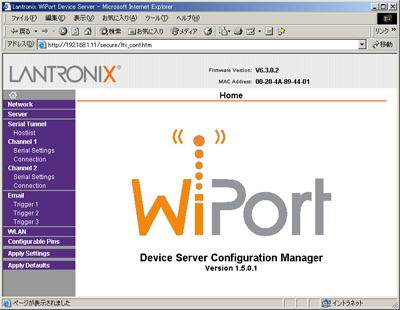

ブラウザを開いてアドレス入力欄に，http://192.168.1.11/ と入力し，図Eで「OK」を押してWiPortの設定画面（以降，Webマネージャ）図Fが表示されるかを確認して下さい．
[図E] この画面ではそのまま「OK」を押す
[図F] Webマネージャのホーム画面

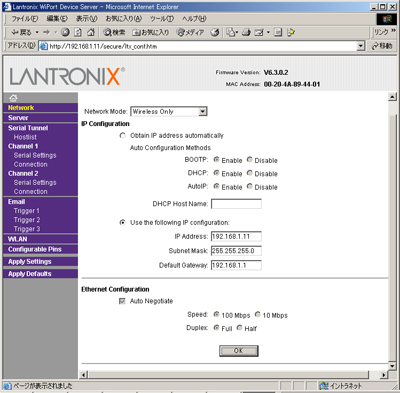

左側のメニューから「NetWork」を選び，サブネット・マスクとデフォルト・ゲートウェイのIPアドレス192.168.1.1を図Gのように設定して下の「OK」を押して下さい.
[図G] NetWork設定画面

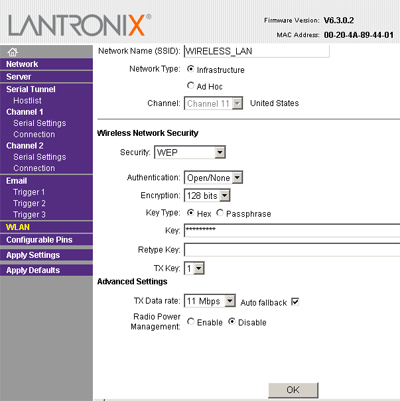

次に左側のメニューから「WLAN」を選び，図Hの無線LANの設定画面に入ります．
[図H] 無線LAN設定画面
ここで無線LANアクセス・ポイントのSSIDと暗号キーを設定して下さい．ここでは，
インフラ・ストラクチャ通信
SSID：WIRELESS_LAN
128ビットWEP暗号キー：16進数26桁のデータ
としています．これらを設定したら，下の「OK」ボタンを押して，左側のメニューからApply Settingを選び，設定更新をかけて下さい．十数s経ってから，WiPortの電源をいったん切ります．
次に無線LANアクセス・ポイントの電源を入れ，SSID，暗号設定がWiPortと同じである事を確認後，WiPortの電源を再度入れ，パソコンからWebマネージャに再び入れることを確認して下さい．
上記各種設定画面で「OK」ボタンを押し忘れていた場合，WiPortの設定が無変更のままとなります．この場合，アドホック通信にて再度通信させて下さい．前述の理由により暫定的にch1～ch11の範囲でご使用下さい。
●メール・サーバ，送信先アドレス設定
まず，パソコンから携帯電話やPHSにメールを出して届くかを確かめます．次にパソコンのメール・ソフトを立ち上げ，メール・サーバ設定のSMTPサーバ欄を確認して下さい．IPアドレスが書いてあればそれをメモして下さい．mail-serverXＸ.ne.jpなどのIPアドレスではない文字情報（ドメイン名）ならば，コマンド・プロンプトから例えば，> ping mail-serverＸＸ.ne.jp と実行し，表示されるIPアドレスをメモして下さい．pingに応答したかどうかは関係ありません．WebマネージャのメニューからEmailを選び，図Iのように設定して「OK」ボタンを押して下さい．

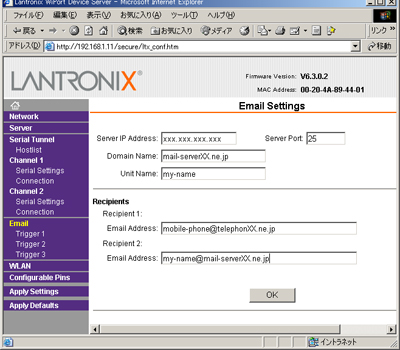

[図I] メール設定画面
●メール送信条件設定

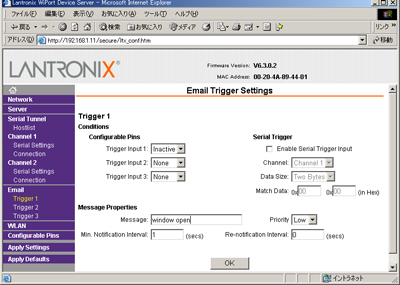

WebマネージャのメニューからTrigger1を選び，図Jのように設定して「OK」ボタンを押して下さい．
[図J] メール・トリガ設定画面
同じくメニューからConfigurable Pinsを選び，図Kのように設定して「OK」ボタンを押して下さい．CP0（ゼロ）が非アクティブならば，メール送信トリガがかかるという設定となり，つまり，WiPortが起動すると無条件でメールが出ます．

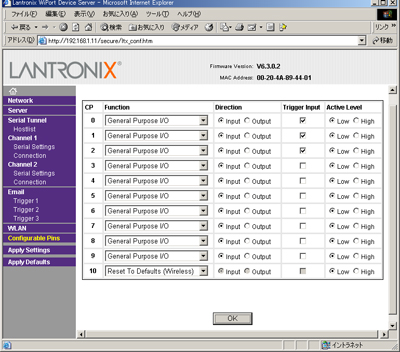

[図K] GPIO設定画面
CP10の設定はWiPortを出荷設定に戻すためのもので，WiPortを復旧する時に便利です．これでWiPortの設定が完了です．
