Visorが備えるSpringboard拡張スロットのアーキテクチャ

●リファレンス・デザインの情報をWebで公開

　Springboard診断リファレンス・モジュールのブロック図を示します（図5）．このモジュールによって使用されるアプリケーション・プログラムとドライバ・ソフトウェアはフラッシュ・メモリに常駐します．2Mバイトのフラッシュ・メモリには，ロットの備える自動起動の機能を利用して，2本のチップ・セレクトの一方であるCS0を介してアクセスします．

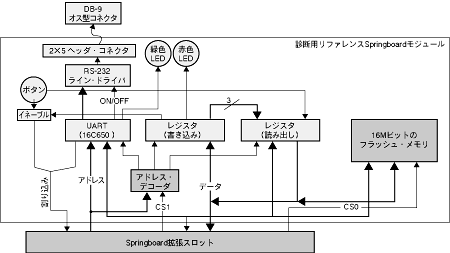

〔図5〕Springboard診断リファレンス・モジュール
モジュールのアプリケーション・ソフトウェアとドライバ・ソフトウェアは2Mバイトのフラッシュ・メモリに常駐する．2本のチップ・セレクトのうちのいずれかを介してフラッシュ・メモリにアクセスする．

　もう一方のチップ・セレクトCS1は追加のデコード回路につながっており，複数のペリフェラルをSpringboardバスに接続します．ペリフェラルの一つであるUARTはRS-232ライン・ドライバと接続されており，外部のシリアル・デバイスと通信するためのシリアル出力を実現しています．RS-232ライン・ドライバはUARTによって制御されており，余計な電力消費を最小限に抑えています．レジスタでは，赤色LEDとプッシュ・ボタンにつながる割り込みイネーブルが制御されています．

　このモジュールの詳細は，Handspring社のWebサイトの「Application Note 03: Diagnostic Reference Module」に記載されています．他のリソースもここに示されています．参考となるその他のURLとしては，

・Springboardプラットホームの技術資料
http://www.handspring.com/company/presskit/Springboard_Whitepaper.pdf
・開発製品ガイド
http://www.handspring.com/developers/documentation.jhtml
・簡単なモジュールの開発
http://www.handspring.com/developers/hsdev7steps.jhtml
・各種のアプリケーション・ノート
http://www.handspring.com/developers/tech_notes.jhtml
・開発ツール
http://www.handspring.com/developers/sw_dev.jhtml
・米国Metrowerks社のCodeWarrior）
http://www.palmos.com/dev/tech/tools/cw/

などがあります．

Handspring社
Miles Brown

◆筆者プロフィール◆
Miles Brown．米国Handspring社（カリフォルニア州Mountain View）の開発者テクニカル・サポート・エンジニア．
同社への問い合わせは，TEL+1-650-230-5000または「http://www.handspring.com/」まで．

（Portable Design誌，2001年2月号より）
