Visorが備えるSpringboard拡張スロットのアーキテクチャ

●16Mバイト×2のメモリ空間が割り当てられる

　Springboardスロットはメモリ・マップ式で，16ビットのデータ・バス，24ビットのアドレス・バス，2本のチップ・セレクト，割り込み信号，システムの電源/接地，制御論理から構成されます．また，バッテリの電圧低下を知らせるロー・バッテリ信号（LOWBAT），リセット信号（RESET），2本のカード検知信号（CD1，CD2），充電用の電力を供給するパス・スルー接続，内蔵マイクロホンに直接接続する二つの端子（MIC＋，MIC－）を備えています（図1）．

　モジュールを差し込むと，システムは，デフォルトで16Mバイトのアドレス空間をそれぞれのチップ・セレクトに割り当てます（図2）．各チップ・セレクトは，16ビット幅のメモリ・デバイスをアドレスするようになっています．モジュール・メモリには，偶数ビットのワード長でアクセスする必要があります．この場合，8ビットのペリフェラルも使用できます．モジュールのアーキテクチャに応じて，ペリフェラルを上部8ビット，下部8ビットいずれかのデータ・バスに接続します．モジュールがシステムに認識されるには，モジュールのROMがCsSlot0の先頭にあり，かつ16ビット幅でなければなりません．なお，システムはCsSlot1の内容を定義していません．

　Springboardアーキテクチャでは，システム電圧（3.0～3.6V）をもとに，モジュールに電力を供給することができます．電流は最大100mAまで使用できます．これより大きな電力が必要なモジュールの場合，モジュールそのものに電源を組み込む必要があります．通
常は，充電式電池またはアルカリ電池のパックを使用します．アルカリ電池のパックは，放電した後，簡単に交換できるという利点があります．一方，大きな電力を消費するモジュールには，充電式電池のパックのほうが適しています．これはデータや音声通
信などに対応したモジュールでよく利用されています．

　Visorの充電式の機種にはすべて，充電用クレードルが同梱されています．ただしアルカリ電池を電源として使用する機種の場合，充電用クレードルはオプション・アクセサリになります．充電電圧は4.75～6.2Vで，Vdockという信号がそれにあたります．充電式Visorのバッテリは，Vdockによって充電されるわけですが，同時にこれは，VisorのSpringboardスロット上にある二つの端子にも電流を供給します．ハンドヘルド本体を充電用クレードルに装着した状態で，この二つの端子から合わせて最大500mAの電流が供給されます．この二つの端子を利用して，モジュールのバッテリを充電します．

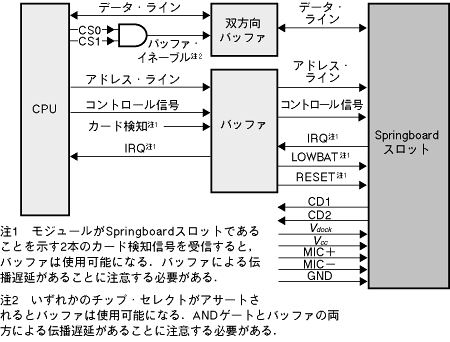

〔図1〕Springboardの信号
VisorのSpringboard拡張スロットはメモリ・マップ式で，16ビットのデータ・バス，24ビットのアドレス・バス，2本のチップ・セレクト，割り込みライン，システムの電源/接地，制御論理からなる．

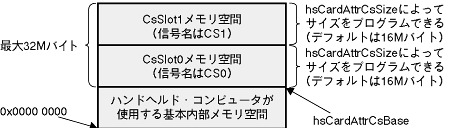

〔図2〕メモリ空間
モジュールを装着すると，デフォルトで16Mバイトのアドレス空間がそれぞれのチップ・セレクトに割り当てられる．
