新発売 『CQ EVミニカート・キット――Bタイプ：センタ・ピボット方式』予約受付開始！！
このミニカート・キットは，すでに発売中の「CQブラシレス・モータ＆インバータ・キット」（コイルの巻き方を自由に決めて手巻きし，電子基板のハンダ付けをして組み立てるモータ・キット．関連記事はこちら）と組み合わせることにより，より実践的なモータ制御や，EV駆動制御の基本を実験しながら学ぶためのものです．キットですので，添付するマニュアルを見ながら，ご自分で組み立てていただきます．
このミニカート・キットは，4輪のきわめてプリミティブな構造となっています．ステアリング機構や速度計の有無，タイヤ周りの部品の差異により，AタイプとBタイプの2機種があります．

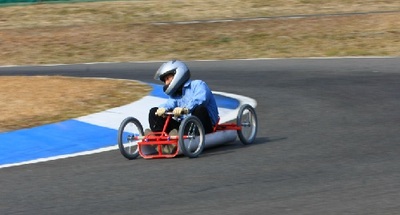

写真１ カートレース場で試走するCQ EVミニカートBタイプ
■CQ EVミニカートBタイプの基本仕様
Bタイプの外形，基本仕様は，次のとおりです．
写真２ EVミニカートBタイプ
ステアリング機構：センタ・ピボット方式
アクセル：グリップ操作型可変抵抗器
ブレーキ＆ブレーキ・レバー：シマノ製
ホイール・ベアリング：カップコーン・タイプ・ベアリング
タイヤ・サイズ：16×1.50（インチ）
バッテリ：鉛バッテリLong WP8-12（12V8Ah） ×２個
ホイール・ベース：1190mm
トレッド（輪距）：フロント 660mm，リア 684mm
車体全長：1450mm
全幅：780mm
全高：430mm
重量：21.5kg（バッテリ含む），24.8kg（モータ＆コントローラ搭載時）
その他の付属部品：
・ドライブ・スプロケット（歯車） 25番16T 軸径φ12新JISキー4×4対応
・ドリブン・スプロケット（歯車） 25番60T
・バッテリ固定ベルト
・ブレーカ：日幸電機 IM-1（50A）
・ネジ/ナット/ワッシャ類一式
・ホイール締め付け用レンチ
・組み立てガイド

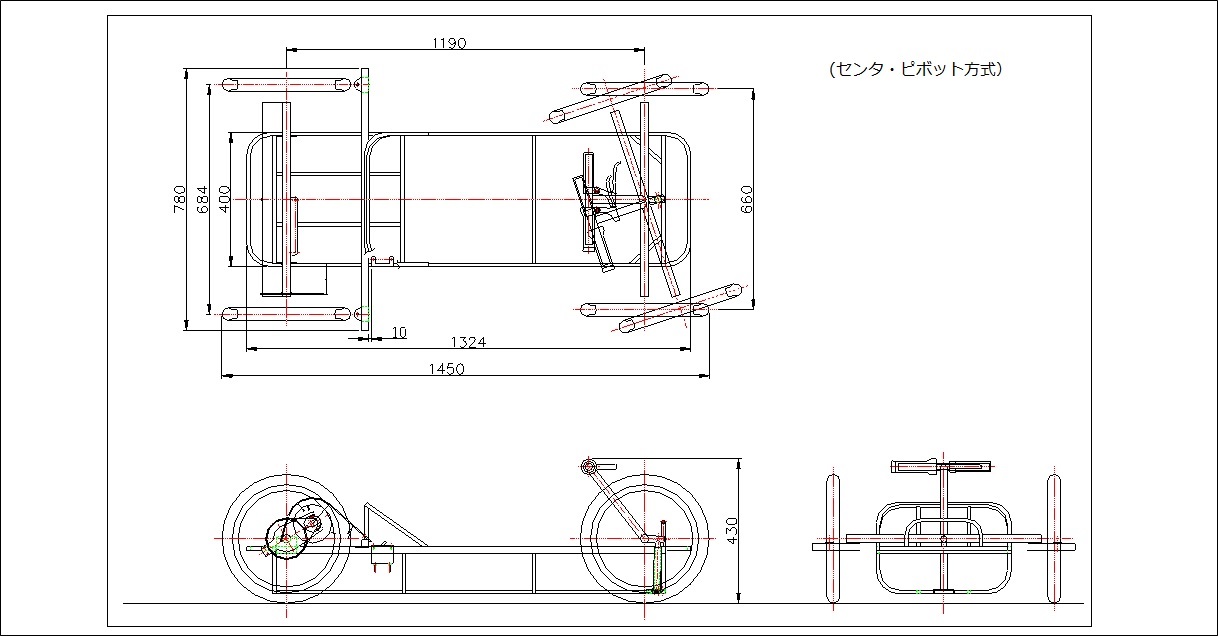

図１ CQ EVミニカートBタイプの寸法図
■Bタイプとの差異について
(1) ステアリング機構
Aタイプでは，前輪のステアリング（操舵装置）機構に，一般の多くのクルマで採用されているアッカーマン方式を採用していますが，Bタイプではセンタ・ピボット方式とよばれるもので，ステアリングのための機構がありません．下写真に示すように，ハンドルと左右前輪を結ぶシャフトとが直結されています．そのため，アッカーマン方式に比べて旋回がスムーズではありません．また，前輪タイヤが前輪シャフトに直結されていて，ホイール・アライメントの調整はできません．（ただし，Bタイプ専用のホイール締め付け用レンチが付属します）

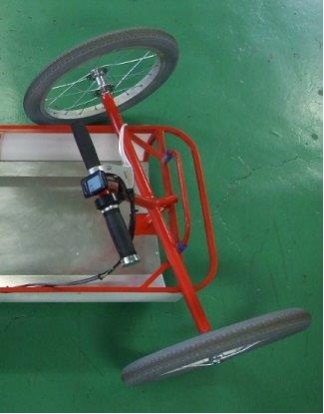

写真３ センタ・ピボット方式のステアリング（写真にある速度計はオプション）
(3) 普及版のベアリング/タイヤ
タイヤやベアリングは，普及タイプのモノを採用しています．
(4) 速度計はオプション
このBタイプでは，速度計は付属していません．
(5) 組み立てやすさ
組み立て個所や調整個所がAタイプよりも少ないです．
六角レンチ・セット，両口スパナ，ドライバ，自転車用エア・ポンプ
などの工具はご用意をお願いします．
組み立てにかかる時間は，経験の有無により個人差を生じますが，自転車組み立等になれている方ならば2時間程度，組み立て経験のない方では半日から丸一日程度かかる見込みです．
■部品一覧
供給される部品一覧を示します．なお，各写真ごとに縮尺は異なります．

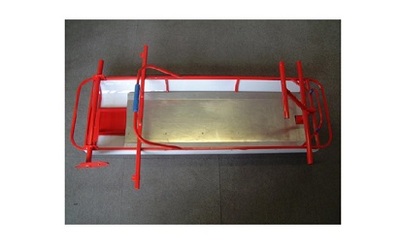

(1) メイン・フレーム

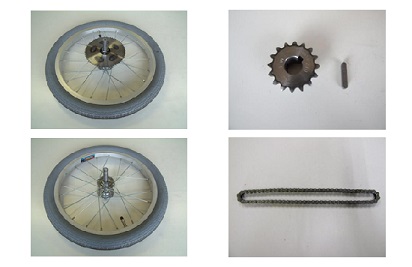

(2) タイヤ＆駆動部関連（ベアリングは打ち込み済み，スポークは組み立て済み）

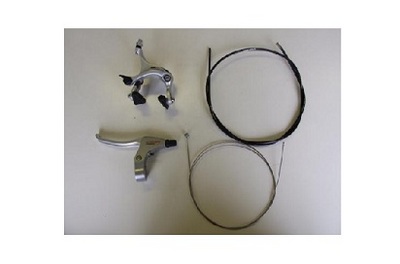

(3) ブレーキ関連

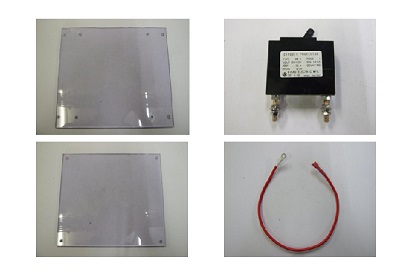

(4) コントローラ・ステー＆/ブレーカ関連

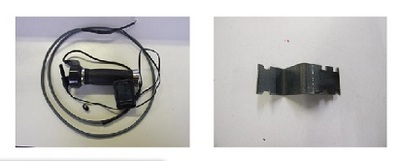

(5) スロットル・センサ・ステー関連

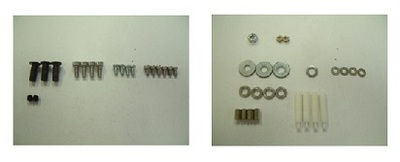

(6) ネジ・ナット・ワッシャ関連
(7) バッテリ
バイク用の12V8A鉛シールド・バッテリが2個付属します．
(8) 組み立てマニュアル
組み立てマニュアル，ビデオ画像付きCD-ROMが付属します．
■注意事項/免責事項
(1) 本ミニカート・キットは，ブラシレス・モータ制御技術/インバータ制御技術/EVの制御技術をより実践的に学ぶための「教育/実験用教材」として開発されたものです．定常的な乗り物として開発されたものではありません．本キットの組み立て後の乗車に際して，事故や怪我などに対して，弊社および製造元は，一切の責任を負いかねますことをあらかじめご了承ください．本キットの組み立て後の乗車に際しては，ご自身に対する安全，また周囲に対しての安全に十二分にご留意していただきますよう，お願いいたします．
また，乗車後の故障に対する保証もありません．メインテナンスは，ご自身の責任で行ってください．（ただし，使用部品の供給は行う予定です）
(2) 本ミニカート・キットでは，その組み立て後のミニカートで公道を走ることはできません．公道でない会社/学校等の敷地，私有地，カート場等でしか走ることはできません．あらかじめご了承ください．
(3) 本ミニカート・キットは，「CQブラシレス・モータ＆インバータ・キット」と併用することで，簡単にミニカートが実現できますが，ミニカート用に特化したアプリケーション・ソフトは添付されていません．
なお，「CQブラシレス・モータ＆インバータ・キット」には，可変抵抗でモータの回転数を変化させるソフトがソース付きで添付されています．それを参考にしながら，ミニカート用のソフトは，ご自身で開発していただくことになります．ただし，開発するためのヒント等は，弊社内で実施するセミナ，書籍/雑誌等で順次公開する予定です．また，ミニカート用基本的なソフト開発の実際を示すセミナ/雑誌も近く用意する計画があります．
(4) 本ミニカート・キットには，充電器は付属しておりません．安定化電源または12V/24Vの鉛電池用充電器をご使用ください．
(5) 当キットの仕様は，予告なく変更することがあります．
■キット一式価格（発売記念特別価格，2013年12月末まで）
105,000円（税込）＋送料
パッケージ込みで約25kgの重量があり，送料が別途掛かります．送料は，都道府県・地域により異なります．予約申し込みいただいた後，送付先の送料込みの見積書を送付いたします．
なお，「CQブラシレス・モータ＆インバータ・キット」は別売で，上記金額には含まれていません．
■ご購入いただく方法
本キットは，予約受注生産方式の直接販売商品です．CQ出版のみで販売いたします．
本キットの購入を希望される方は，添付する申し込み用紙にご記入いただき，下記までメールまたはFAXで送付ください．送料込みの見積書（発送予定期日付き）を4営業日以内に返送します．ご了解いただきましたら請求書を送付させていただき，料金振り込み確認後1ヵ月程度以内にキットを送付いたします．
初期ロットに関しては，本EVミニカートの弊社で開催しているガイダンス・セミナ「“CQ EVミニカート”見て，触って，動かしてみよう」または「実習・モータ&インバータの原理と組み立て (教材キット付き)」を受講された方/受講を予定されている方，学校関係者・企業関係者(関連技術の経験のある方)を優先的に受け付けています．あらかじめご了承ください．
《CQ EVミニカート購入申込用紙》 ←左記をクリックして用紙をダウンロードしてください．
■問い合わせ先
CQ出版(株) クロスメディア部
E-mail： CQconnect@cqpub.co.jp
電話： 03-5395-2160
