PoCL(Power over CameraLink)規格に対応したカメラやキャプチャ・ボードなどに注目 ―― 国際画像機器展2011

北村 俊之

tag: 組み込み

レポート 2011年12月22日

 2011年12月7日~9日の3日間,パシフィコ横浜(横浜市西区)にて,「国際画像機器展2011」が開催された(写真1).画像処理機器は,製造ラインの外観検査や位置合わせ,寸法測定,文字の読み取りなどに利用されており,認識精度の向上や認識処理の高速化,機器の小型化,低価格化などが進んでいる.

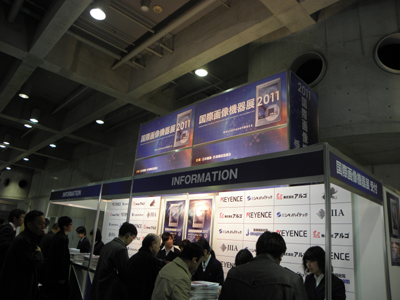

写真1 国際画像機器展2011の受付の様子



 今回で33回目を迎える本展示会では,PoCL(Power over CameraLink)やCoaXPressなどのインターフェース規格に対応したさまざまな製品が展示された.また,赤外線カメラや距離画像センサ,超高速カメラ,分光カメラ,冷却CCDカメラなども展示された.前回好評だった「メディカルゾーン」に加えて,今回はセキュリティや3D,産学共同の研究成果などにフォーカスした「特別コーナー」が設けられた.主催は日本画像・計測機器協議会.

 同時開催は,レーザとフォトニクスの展示会である「先端光テクノロジー展2011」,および3Dやディジタル・サイネージ,AR/VRコンテンツや技術を紹介する「ビジュアルメディアExpo2011」.



●コンパクトでフレーム速度が高速なCCDカメラを展示

 東芝テリーは,組み込み向けの1/3インチ型モノクロCCDカメラ「B/WカメラCSCV125BC3」を展示した(写真2).CCDカメラ本体部の大きさは29mm3(突起部を除く)と小さいが,フレーム速度は125フレーム/sと高速.耐振動,耐衝撃性にも優れているという.

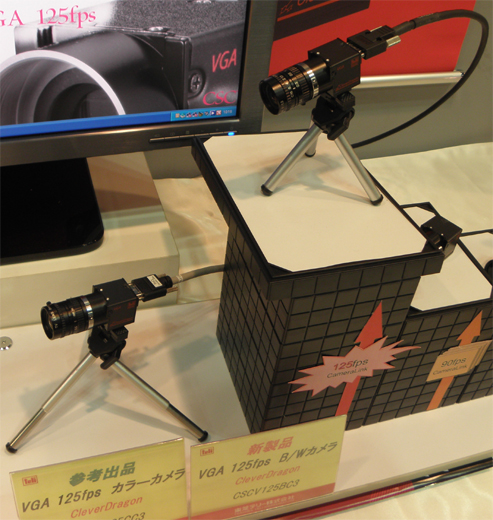

写真2 東芝テリーの「CSCV125BC3」および「CSCV125CC3」



 電源供給が可能なPoCL対応のフレーム・グラバを使用すれば,パソコンへの撮影画像の高速転送,およびパソコンからの各種カメラの制御を行える.ユーザが設定した映像出力範囲以外を読み飛ばす「部分読み出し」に対応する.

 同社のブースでは,本CCDカメラのカラー版である「CSCV125CC3」も参考展示していた.



●高感度CMOSイメージ・センサでメガピクセルで1万コマ/sを実現

 フォトロンは,高感度CMOSイメージ・センサを搭載したビデオ・カメラ「FASTCAM SA-X」を展示した(写真3).解像度はメガピクセル(1024ピクセル×1024ピクセル)と高く,撮影速度は1万コマ/sと高速.

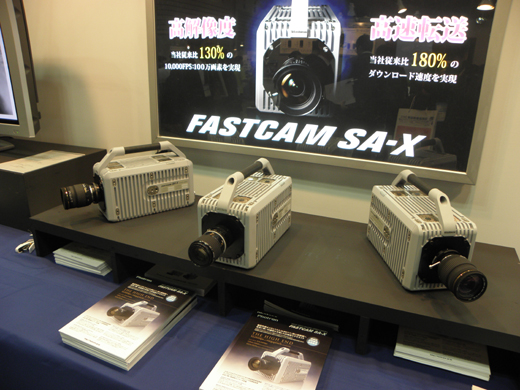

写真3 フォトロンの「FASTCAM SA-X」



 ユーザは64ピクセル×8ピクセルを最小単位として,任意の解像度や撮影速度を設定できる.メモリ容量が8Gバイト,16Gバイト,32Gバイトの3機種は用意されている.メモリ内は最大64のパーティションに分割できる.

 パソコン用インターフェースとして,ギガビットEthernetポートを2系統用意した.例えば片方のポートに不具合が発生しても,撮影データを転送できる.撮影速度や解像度,撮影開始,ライブ表示などの機能を設定するユーザ・ボタン機能を備えている.撮影条件が決まっている場合は,リモコンレス,パソコンレスで撮影可能.



●交通監視アプリケーション向けのカメラを展示

 アド・サイエンスは,ギガビットEthernetインターフェースを備えるドイツAllied Vision Technologies社製のCCDカメラ「Prosilica GTシリーズ」を展示した(写真4).交通監視アプリケーションなどに利用できる.

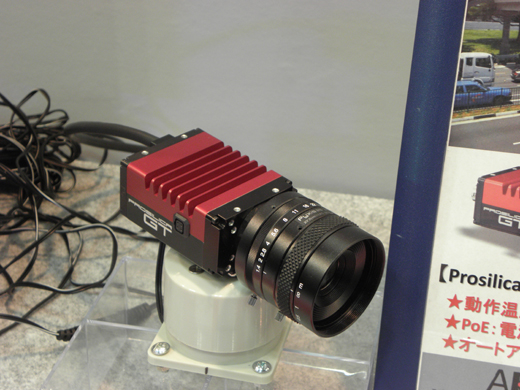

写真4 アド・サイエンスが展示した「Prosilica GTシリーズ」



 動作温度範囲は-20℃~+60℃.カメラにオート・アイリス・レンズ制御用コネクタを装備しており,温度変化が大きい屋外や光量の少ない環境でも利用できる.また,PoCLに対応しているので,LANケーブル1本でカメラへの電源供給と制御の両方を行える.モータ付きのレンズ・コントローラを備える.

 イメージ・センサとして,ソニーのEXview HAD CCDセンサを採用している.色(カラーとモノクロ)と解像度(VGA~500万ピクセル)の異なる9機種を用意する.SDK/Viewerソフトウェアが付属する.





1  2  »
