トヨタ・グループ開発の標準鉛フリーはんだが各社から登場 ―― 第40回 インターネプコン・ジャパン・レポート

●ハロゲンを検出限界以下に抑えた鉛フリーはんだが登場

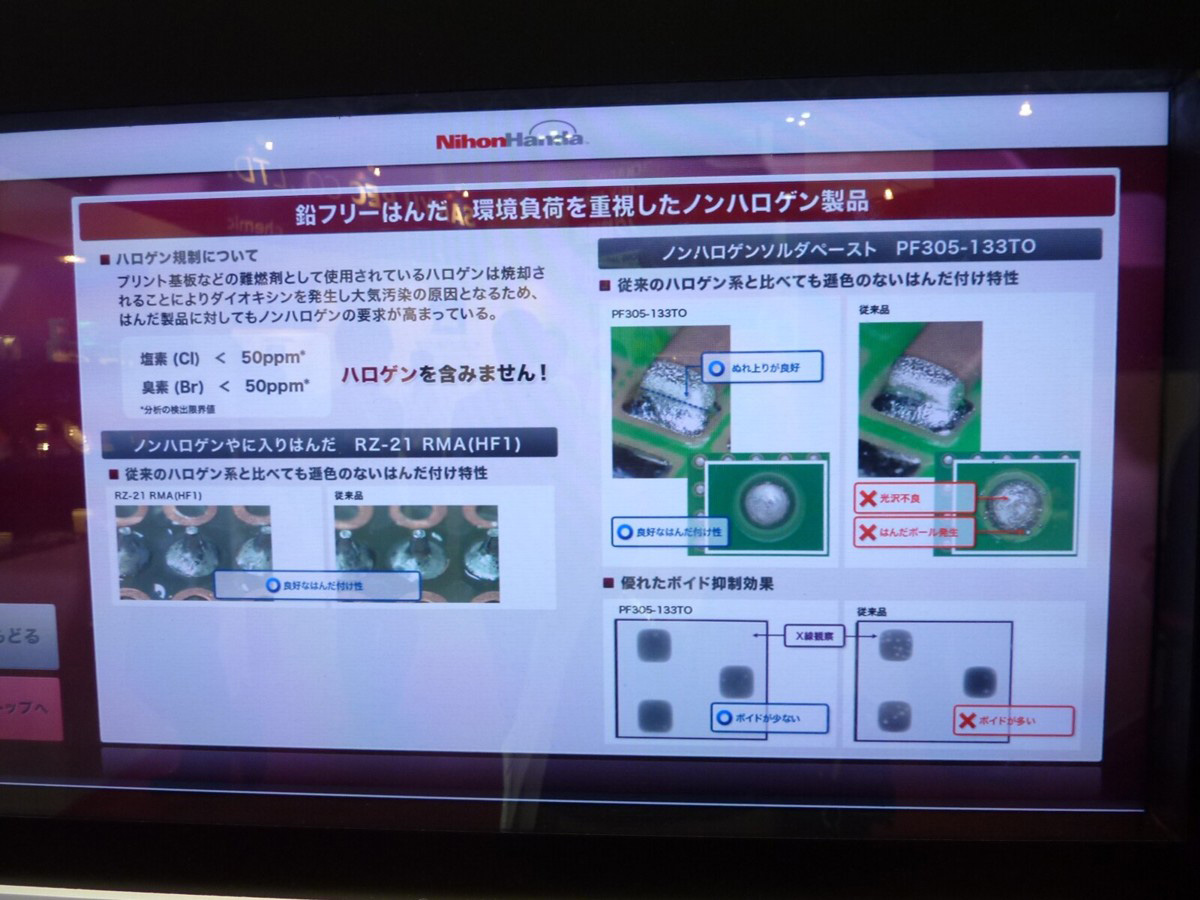

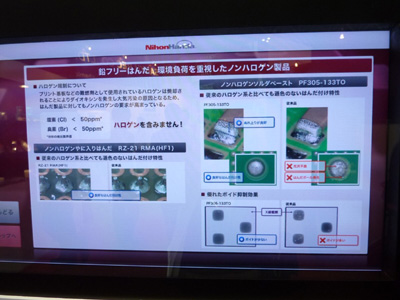

　ハロゲンフリーと鉛フリーを兼ねたはんだでは，ニホンハンダがハロゲンを検出限界以下まで減らした鉛フリーはんだペースト「PF305-133TO」を展示していた（写真12）．

写真12　ハロゲンを検出限界以下まで減らした，ノンハロゲンの鉛フリーはんだペースト（ニホンハンダ）

　「PF305-133TO」は，塩素（Cl）と臭素（Br）がともに検出限界の50ppm以下ときわめて少ない．「ノンハロゲン」とニホンハンダでは表現していた．一般的なハロゲンフリーではハロゲンをごくわずかに添加するが，「PF305-133TO」ではハロゲンをまったく添加していないという．はんだ合金は「SAC305」系である．なお「ハロゲンフリー」とはClとBrの含有量がそれぞれ900ppm未満で，両者の合計が1500ppm未満の場合を指す．

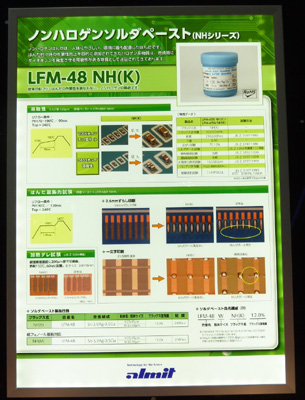

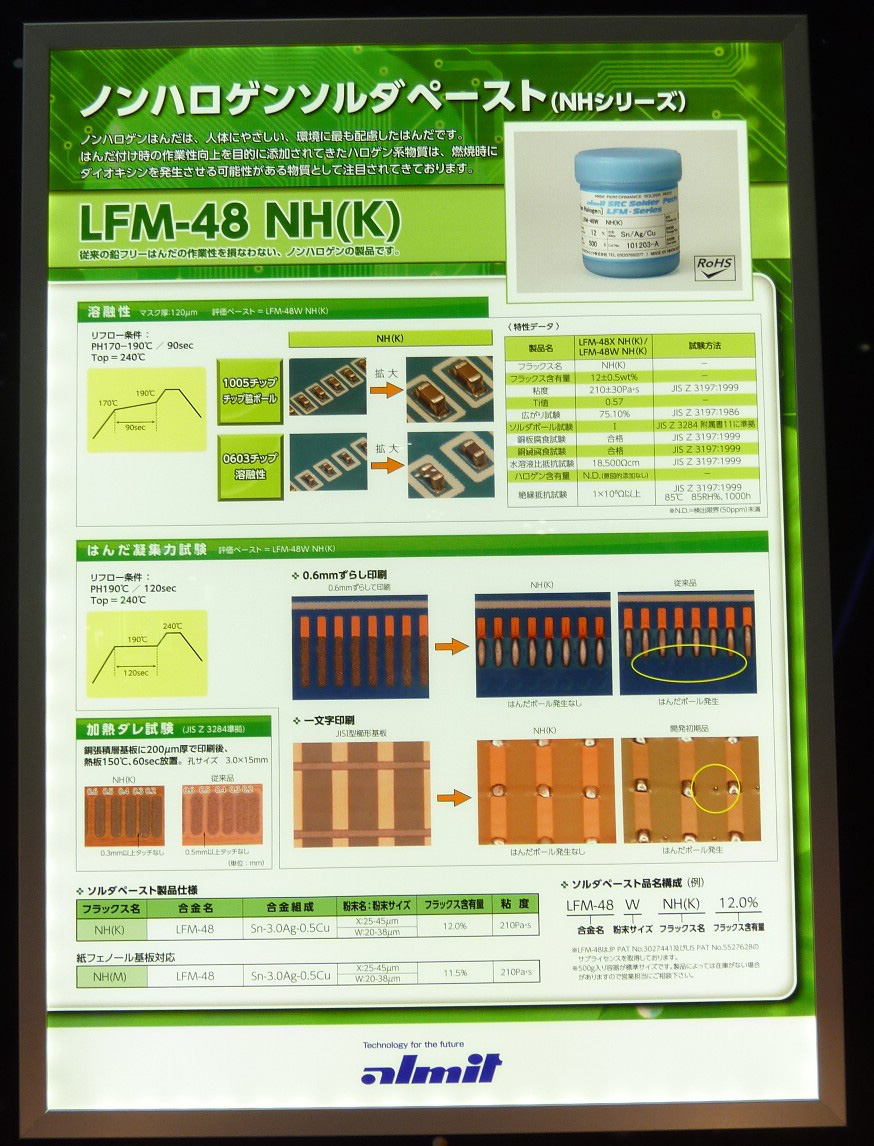

　日本アルミットも，ハロゲンを添加しない（検出限界以下の）鉛フリーはんだペースト「LFM-48 NH(K)」を展示していた（写真13）．はんだ合金は「SAC305」系である．

写真13　ハロゲンを検出限界以下まで減らした，ノンハロゲンの鉛フリーはんだペースト（日本アルミット）

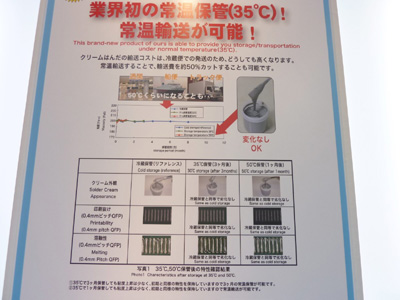

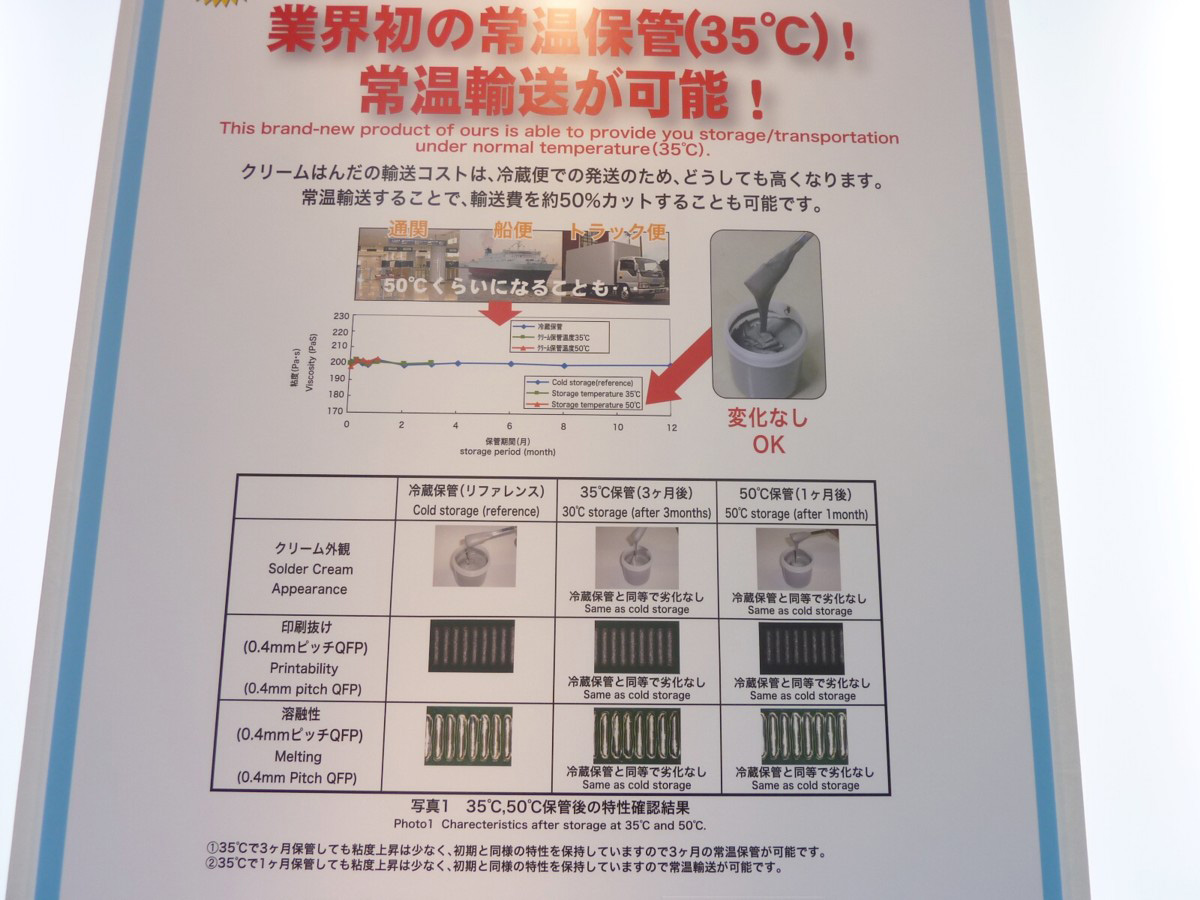

　このほか，ニホンゲンマが常温（35℃）で保存と輸送が可能な鉛フリーはんだペースト「NP303-COSMOα-ZQ」を出品した（写真14）．35℃で3カ月の保存後も，0.4mmピッチQFPのはんだ付けで劣化がみられないとの外観検査結果を示していた．はんだ合金は「SAC305」系である．

写真14　常温（35℃）で保存および輸送できる鉛フリーはんだペースト

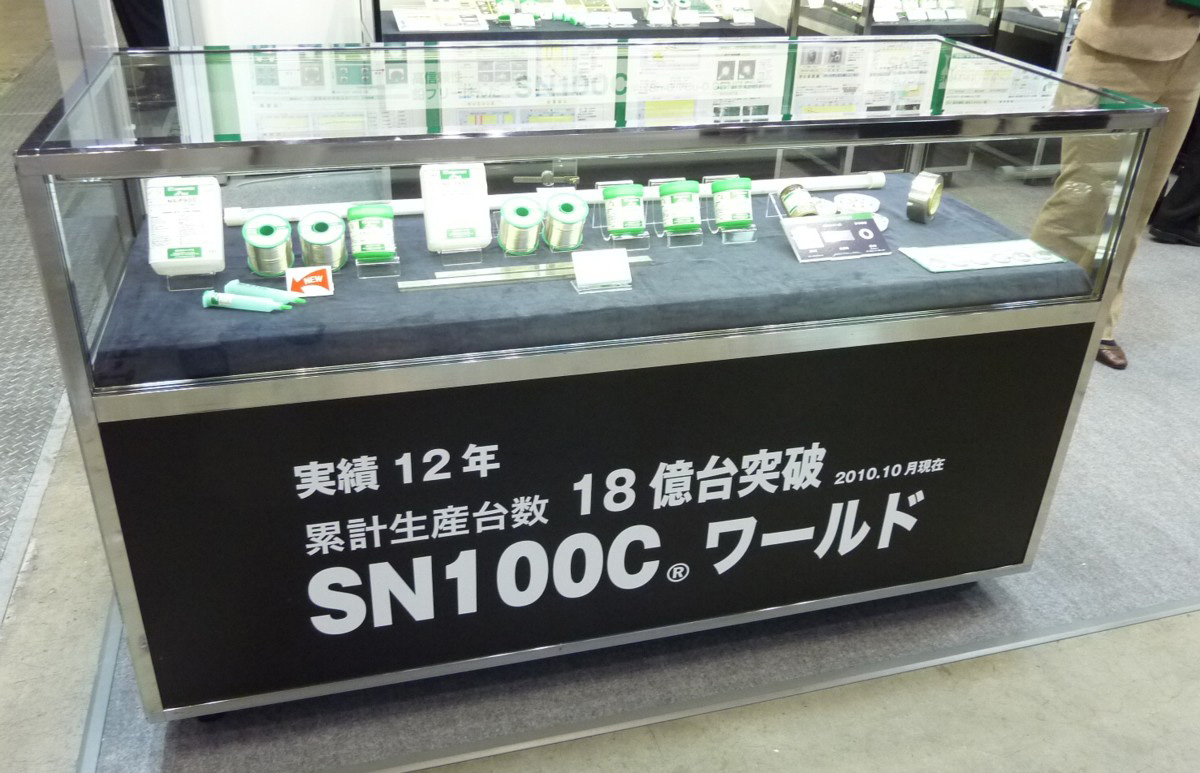

　また，フローはんだ付け用鉛フリーはんだ合金の大手メーカである日本スペリア社が，同社の鉛フリーはんだ「SN100C」を採用したボードの出荷実績をアピールしていた（写真15）．2010年10月の時点で，累計の出荷数量が18億台を超えたという．

写真15　フローはんだ付け用鉛フリーはんだによるボード出荷累積台数をアピール

ふくだ・あきら
フリーランステクノロジーライター
