筐体の製造工場を見る ―― 板金加工と樹脂加工の概要

2．板金筐体ができるまで

　板金による筐体が出来るまでを，板金加工の現場を見ながら紹介します．板金加工の流れを図1に示します．

図1　板金加工の流れ
代表的な工程についてのみ示している．

　ここでは代表的な工程についてのみ説明します．実際にはまだまだ細かい工程があります．簡単な筐体でも，さまざまな工程を経て出来上がることが分かるはずです．

●材料

　金属の板から，筐体などを作ることを板金加工といいます．材料は，ステンレスや鉄などの金属が用いられます．

　鋼材と呼ばれる板状の材料（写真3）を切ったり，曲げたりすることで箱を作っていきます．

写真3　材料となる鋼材
ステンレスや鉄などの金属が用いられる．

●切り出し

　鋼板を必要な寸法で切り出します．シャーリング加工機という機械を使用します（写真4）．

写真4　シャーリング加工機
カッタにより鋼板の切断を行う．

　シャーリング加工機は，カッタにより鋼板の切断を行います．また，レーザを用いてカットする，レーザ加工機もあります．

●抜き加工

　NCタレット・パンチ・プレス（写真5）という機械により，箱の展開図のような形状の金属板の切り出しや，穴抜きを行います．

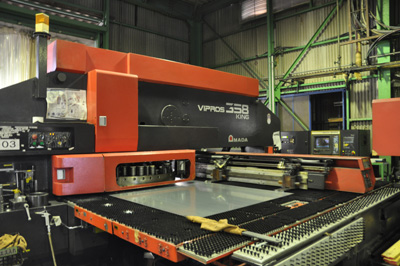

写真5　NCタレット・パンチ・プレス
箱の展開図のような形状の金属板を切り出す．

　NCタレット・パンチ・プレスは，ダイスと呼ばれる型を使って，金属を打ち抜いていきます．コンピュータにより制御します．
