プリント基板のGerberフォーマットがなくなる!? (3) ―― フリーのビューワでODB++の中身を見る

　前回までは，ODB++のファイル構造や伝達される情報について説明しました．ODB++の開発元であるValor Computerized Systems社が2010年3月に米国Mentor Graphics社に買収され，フリーのODB++ビューワである「VUV（Valor Universal Viewer）」がしばらくの間，公開されていませんでした．しかし，本コラムの第2回執筆時にはダウンロード・サイトが整備され，希望者が入手できるようになりました．

　今回は，プリント基板CAD（Computer Aided Design；コンピュータ支援による設計）から実際のCAM（Computer Aided Manufacturing；コンピュータ支援による製造）データをODB++で出力し，それをVUVで確認してみましょう．

コラム・連載「プリント基板のGerberフォーマットがなくなる!?」バックナンバ
第1回　GerberからODB++へ
第2回　ODB++の内部の構成

●プリント基板CADの基板データを確認する

　プリント基板CADとサンプルとしたプリント基板データは，筆者が所有するオーストラリアAltium社の「Altium Designer」と，同ツールのサンプルとして用意されているファイルを使用しました．以下にその手順を紹介します（ODB++をサポートしているプリント基板CADをお持ちの方は，手元のツールと適当なサンプル・データを使い，それぞれの操作法に基づいてODB++ファイル群を出力してみてください）．

　Altium Designerをインストールしたパソコンの「\Altium Designer Summer 09\Examples\Reference Designs\Daughter Boards - 3 Connector\DB46 Xilinx Virtex4-XC4VSX35\Db46.prjpcb」を開いて，サンプル・データを確認します（図1～図3）．

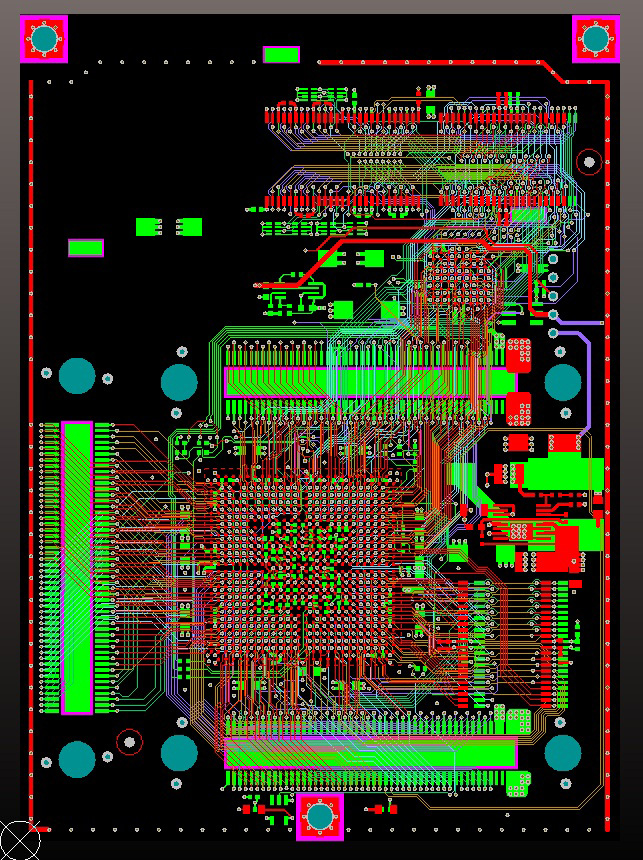

図1　サンプルのプリント基板データ（2D表示）　　※ 図をクリックすると拡大できます

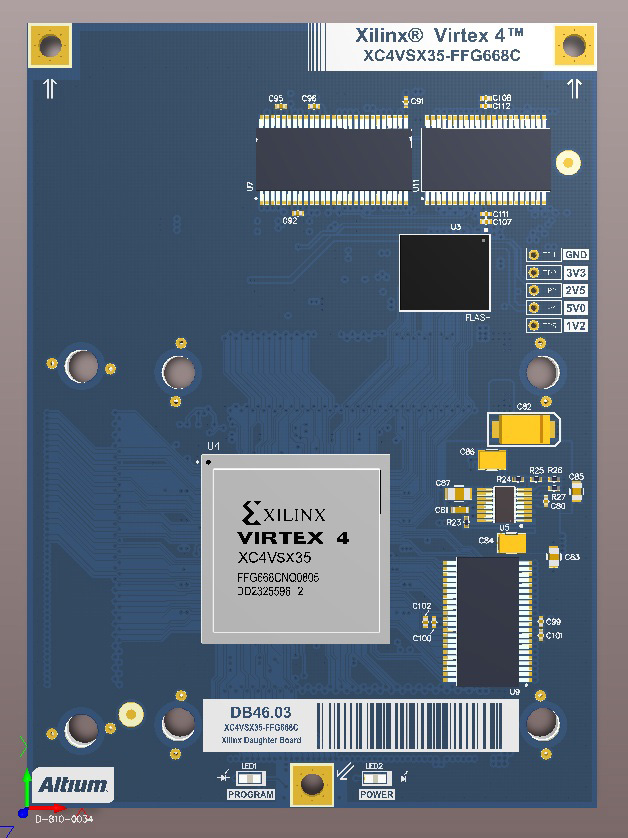

図2　サンプルのプリント基板データ（3D表示の表側）

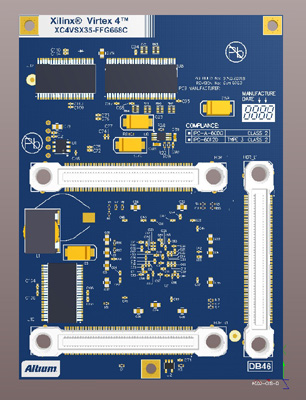

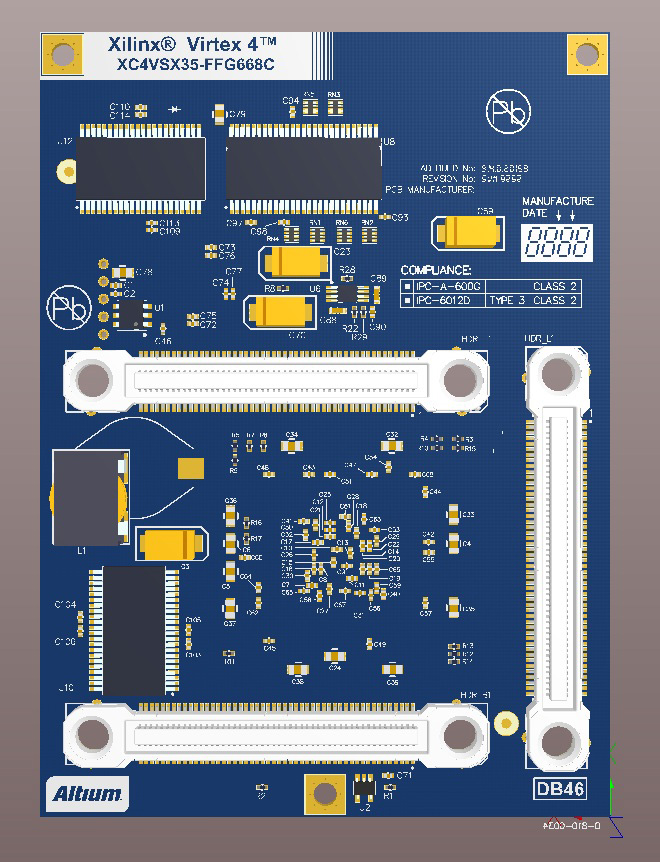

図3　サンプルのプリント基板データ（3D表示の裏側）

　この基板の層数は10層です．層構成を3D表示で確認してみます（図4）．

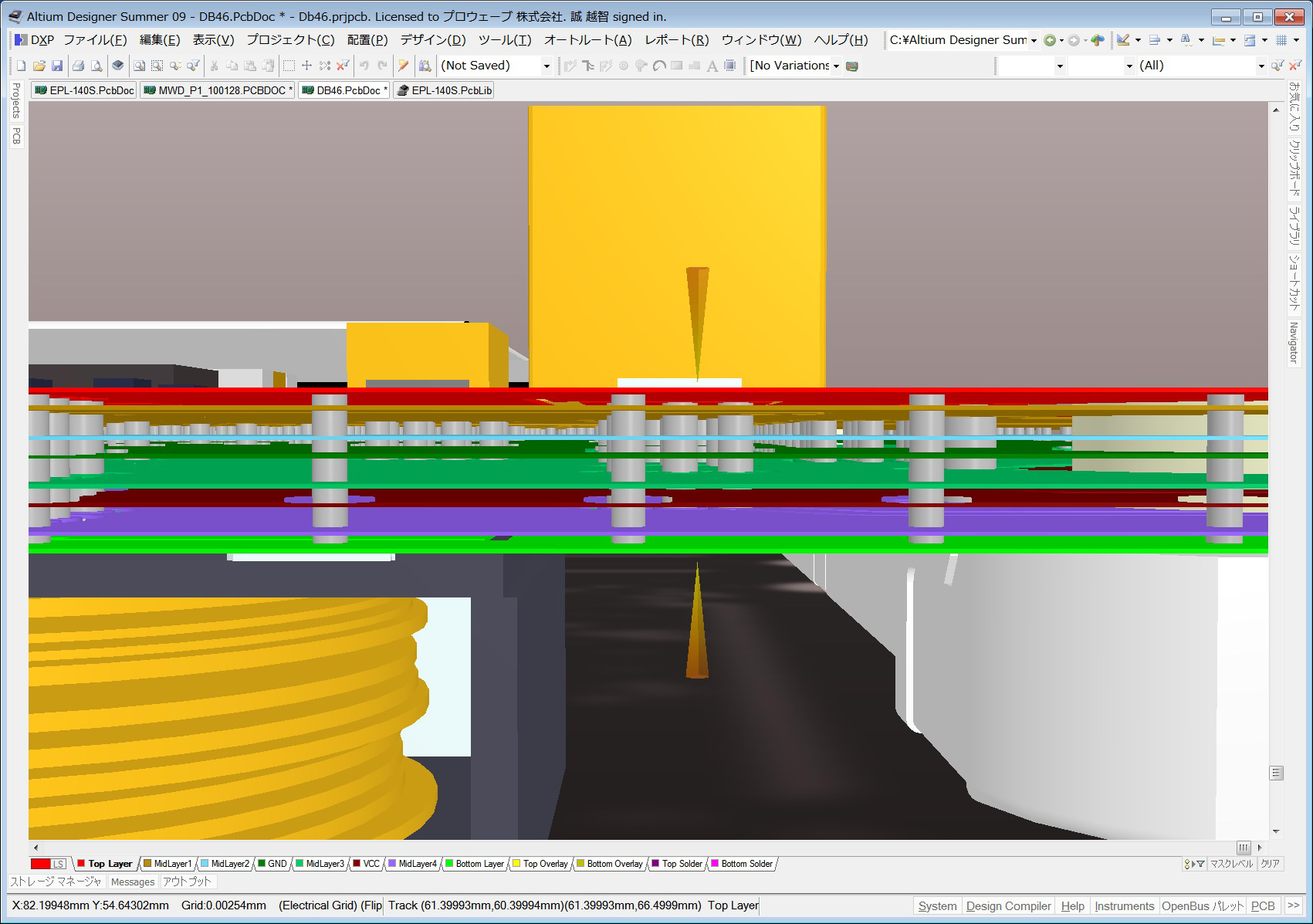

図4　基板の構成を断面で確認

　上下には部品が搭載されています．基板内部の層は，層ごとに色分けされています．上下を貫通しているグレーの円筒形がビア（VIA）です．

●ODB++データを出力する

　プリント基板データを確認したら，次にODB++ファイルを出力します．メニューの「ファイル」→「製造用データ出力」→「ODB++ Files」を選びます（図5）．

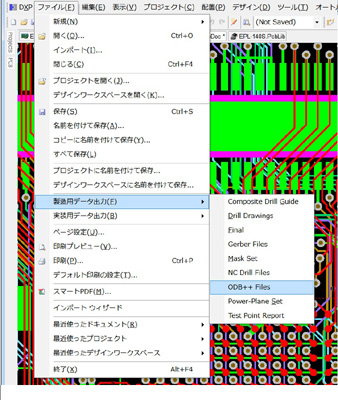

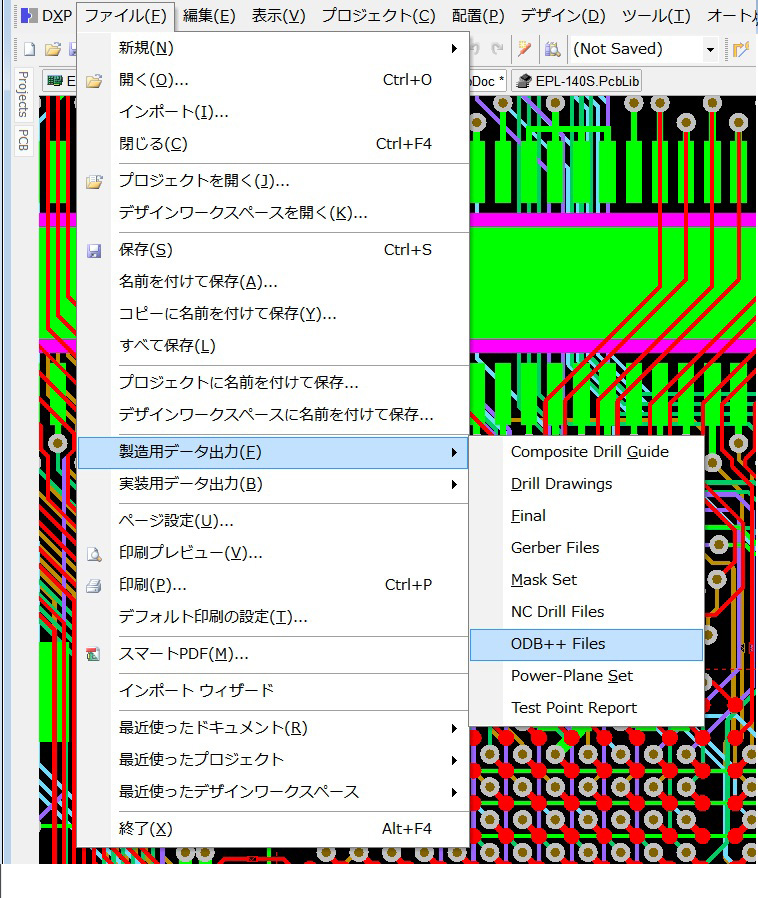

図5　ODB++出力メニューの選択

　これで出力用設定ダイアログが表示されます（図6）．

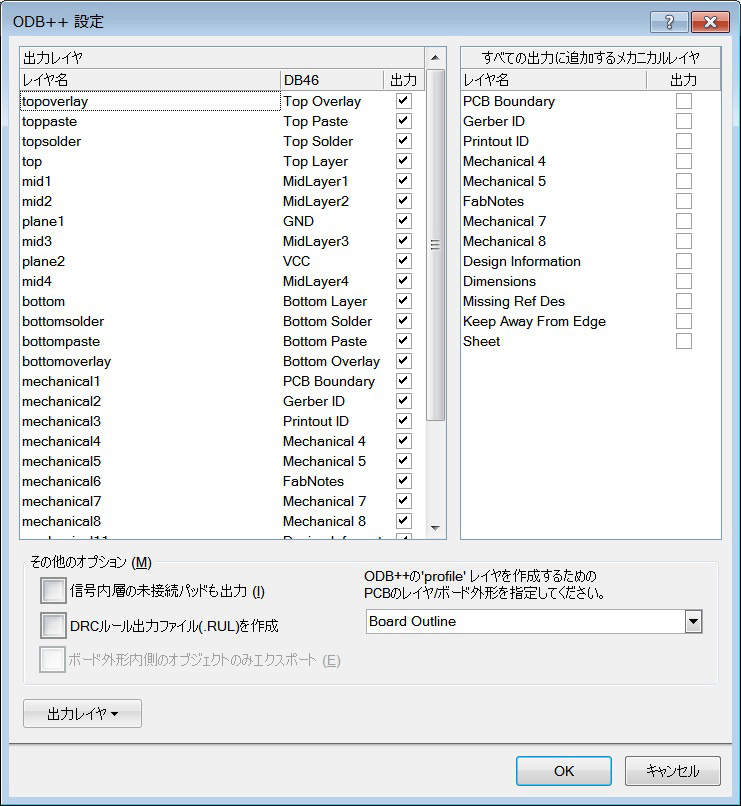

図6　ODB++出力の設定

　このダイアログでは，ODB++へ出力するレイヤ（層）をチェックボックスで選びます．ODB++では，すべてのレイヤがONのままでかまいません．Gerber（ガーバー）データの場合はここで単位系やアパーチャなどの面倒な設定がありますが，ODB++の場合はシンプルです．

　[OK]ボタンをクリックすると，ODB++のフォルダ・ファイル群が生成されます．出力と同時にAltium Designer内部のCAMビューワが開き，ODB++の内容も確認できますが，今回はVUVで見ることが目的なので，これは無視します．

　ODB++のフォルダ・ファイル群は，「\Altium Designer Summer 09\Examples\Reference Designs\Daughter Boards - 3 Connector\DB46 Xilinx Virtex4-XC4VSX35\Project Outputs for DB36\odb」というフォルダの下に生成されています．フォルダの構成と詳細については，本コラムの第2回を参照してください．

●VUVを入手してインストールする

　VUV入手のための登録先は，以下のURLです（図7）．

　　http://www.mentor.com/products/pcb-system-design/downloads/odb-viewer

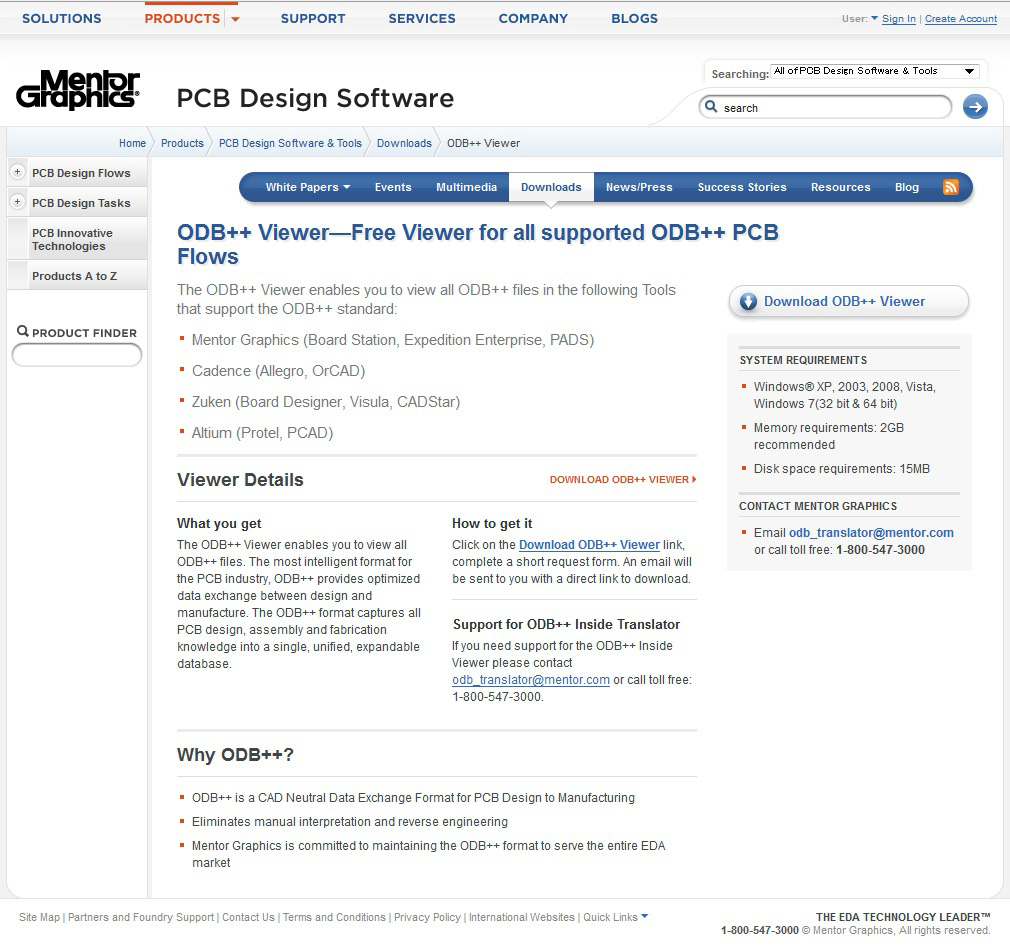

図7　Mentor Graphics社のODB++ビューワ登録サイト

　次のページに必要事項を記入して登録すると，ダウンロードできる場所が示されたメールが登録したアドレスに送信されます．ダウンロードするファイル・サイズは約14,138Kバイトです．

　ダウンロードしたzipファイルを解凍し，exeファイルを起動してインストールします．インストールに必要なディスク容量は15Mバイトです．OSはWindowsXP/2003 Server/2008 Server/Vista/7（32ビット版，64ビット版）に対応し，メイン・メモリは2Gバイト以上が推奨されています．

　筆者はWindows 7の64ビット版にインストールしました．問題なく使用できています．
