FPGA活用回路＆サンプル記述集(4) ―― 安定動作のための回路

事例2．調歩同期のシリアル通信を行う回路

森田 一

外部回路

• 回路図：図2-1
• 主要部品：マイコンなど

HDL記述

• Verilog HDL：リスト2-1
• 外部入力：si（シリアル入力）
• 外部出力：so（シリアル出力）
• 内部入力：pi（パラレル・データ），div（ボー・レート），xmit（送信開始），clk，nreset
• 内部出力：po（パラレル・データ），rdy（送信終了），rcvd（受信終了），ferr（受信フレーミング・エラー）
• パラメータ：なし

評価環境

• Altera社，Quartus II

　FPGAとマイコン間で通信を行いたい場合があります．そういった場合，SCI（Serial Communication Interface）やUART（Universal Asynchronous Receiver Transmitter）などの調歩同期のシリアル通信を使っておくと便利です．例えば，マイコンとFPGAの開発のスケジュールがずれた場合や，動作に問題が発生した場合に，マイコンとFPGAの片方とパソコンを接続して，パソコン上のターミナル・ソフトウェアなどで通信をシミュレーションできます（図2-1）．また，パソコンからFPGAを制御したい場合にも便利です．

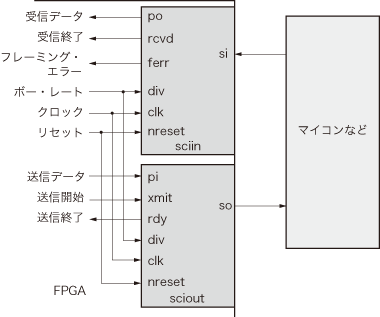

図2-1　マイコンとFPGA間は調歩同期式のシリアル通信を使っておくと便利

● SCIの実装

　今回は，SCIの仕様としてはかなり簡略化しました．

• データ長：8ビット
• パリティ：なし
• ストップ・ビット：1
• ボー・レート：クロックの4分の1程度まで

　通常のマイコンなどのSCIでは，ボー・レートの分周比の設定はサンプリング・クロックがボー・レートの4倍になるように設定します．今回の実装では，サンプリング・クロックはボー・レートの2倍になるように設定します．

　表2-1に受信ブロックの状態遷移を示します．リスト2-1が今回の実装のVerilog HDL記述です．

状態		遷移先	遷移条件
0	待機	1	siに'０'が入力
1	スタート・ビットの確認	0	siが'1'
		2	siが'０'
2	NOP	3	ボー・レートの半分の周期の経過
3	ビット０の取り込み	4	ボー・レートの半分の周期の経過
4	NOP	5	ボー・レートの半分の周期の経過
5	ビット1の取り込み	6	ボー・レートの半分の周期の経過
6	NOP	7	ボー・レートの半分の周期の経過
7	ビット2の取り込み	8	ボー・レートの半分の周期の経過
8	NOP	9	ボー・レートの半分の周期の経過
9	ビット3の取り込み	10	ボー・レートの半分の周期の経過
10	NOP	11	ボー・レートの半分の周期の経過
11	ビット4の取り込み	12	ボー・レートの半分の周期の経過
12	NOP	13	ボー・レートの半分の周期の経過
13	ビット5の取り込み	14	ボー・レートの半分の周期の経過
14	NOP	15	ボー・レートの半分の周期の経過
15	ビット6の取り込み	16	ボー・レートの半分の周期の経過
16	NOP	17	ボー・レートの半分の周期の経過
17	ビット7の取り込み	18	ボー・レートの半分の周期の経過
18	NOP	19	ボー・レートの半分の周期の経過
19	ストップ・ビットの確認	22	ボー・レートの半分の周期の経過
20	NOP	0	ボー・レートの半分の周期の経過

表2-1　受信ブロックの状態遷移

　受信のボー・レート分周器は，スタート・ビットの立ち下りエッジを検出してスタートします．このためサンプリング・クロックがボー・レートの2倍でも受信データのほぼ中央部でデータをサンプルできます．受信が終了するとrcvdパルスが出ます．また，ストップ・ビットが検出できなかった場合はferrパルスが出ますから，ブレーク信号などによる起動に利用できます．

　送信ブロックのボー・レート分周器はxmit信号が'1'になったことでスタートします．データの送信中はrdy信号が'0'になります．またxmit信号のパルス幅は，データの送信終了までに'0'になれば問題ありません．

　送信は単純にシフト・レジスタを回していくだけです．本来ステート数はアイドル・ステートと，スタート・ビットからストップ・ビットまでの10ステート，あわせて11ステートでよいのですが，受信ブロックに合わせてボー・レートの半分の周期で回しています．

もりた・はじめ
