FPGA活用回路＆サンプル記述集(4) ―― 安定動作のための回路

● FPGAのコンフィグレーション・プロトコル

　MAX IIとStratix IIの間のコンフィグレーション・プロトコルについて解説します．Stratix IIはこのときはまだ空で，コンフィグレーション・ポートだけが動いています．以降はすべてMAX IIのプログラミングです．

　図1-2にコンフィグレーション・プロトコルのタイミング・チャートを示します．各ステートをX0から順に番号を振って示しています．まずX0ですが，Resetの遅延処理を行い，チャタリングなどの誤動作を回避しています．X1は1μsのウェイトです．X2でMAX IIがnCONFIGをアサートします．X3はStratix IIからのnSTATUSのアサート待ちです．ただし，8μs以内にアサートしないときはステートXFに移行し，処理を凍結します．

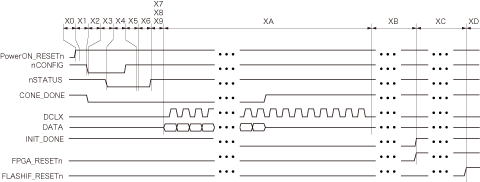

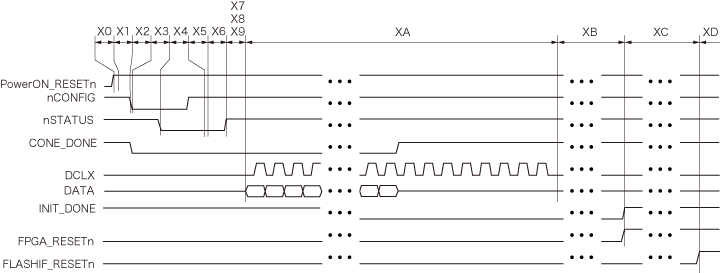

図1-2　Stratix IIをコンフィグレーションするためのタイミング・チャート

　X4はnSTATUSのアサート後8μs待機しnCONFIGをネゲート，さらに2μs待機します．X5ではnSTATUSの確認です．ネゲートならX6へ，アサートされていればX7へ移行します．X6はnSTATUSのネゲート待ちです．ただし，1μs以内にネゲートしないときはステートXFに移行し，処理を凍結します．

　X7，X8，X9は後述する状態遷移図と内容をリンクさせるために，便宜上三つのステートに分けたものです．1μsのウェイトの後，Stratix IIにコンフィグレーション・データの転送を開始します．XAではCONF_DONEのアサートを待ち，アサートを確認した時点でデータ転送を終了します．ただし，535ms以内にアサートしないときはステートXFに移行し処理を凍結します．XBはINIT_DONEのアサートを待ち，アサート確認後FPGA_RESETをネゲートします．

　ここまででStratix IIのコンフィグレーションは終了です．ここでさらにStratix IIにNios IIを実装した場合を考慮して，FPGA_RESETのネゲートの後にNios II用ファームウエアの転送を開始します．XCがそれで，この転送はコンフィグレーションによって完成したSPIを通じて行われます．このとき，前述のようにStratix IIからフラッシュ・メモリへはスルーになるので，MAX IIのプログラムとしてはNios II用ファームウェアの転送が終わるまで待機しています．転送終了に伴い，FLASH_RESETをネゲートします．XDではFLASH_RESETのネゲートによりすべての処理が完了したことを示し，次のPowerON_RESETnまで待機します．以上をまとめた状態遷移図を図1-3に示します．

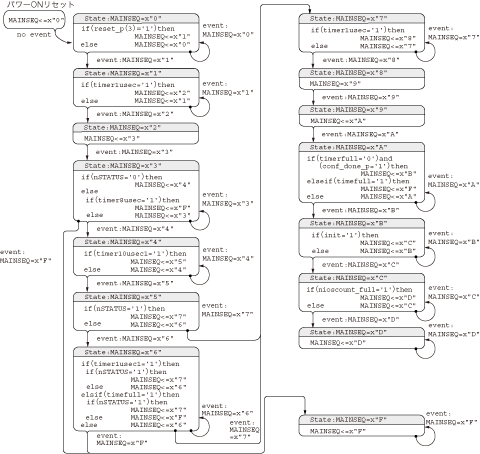

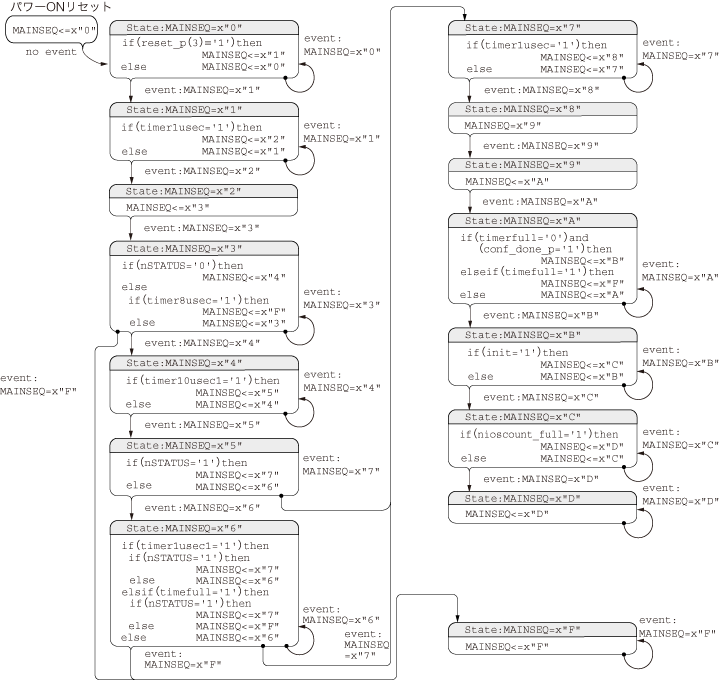

図1-3　Max IIを利用してStratix IIをコンフィグレーションするための状態遷移

＊　　　　　＊　　　　　＊

　ここまでの内容を元にRTLを組んでみました．リスト1-1に示します．ただし，ここではコンフィグレーション・ポートのプロトコルだけを記述しています．実際にはこれに加えてSPIを組み込む必要があります．
