OCP（Open Core Protocol）技術解説 ―― CPUに依存しないオンチップ・バス・プロトコルがマルチコアを効率良く動作させる

　また，各スレッドごとにデータが受領可能かどうかを示すスレッド・ビジー信号（SThreadBusy，MThreadBusy）があります．この信号を用いることにより，ビジーなスレッドがビジーでないスレッドの転送を止めてしまうことを防げます．さらに，スレッドとは別に，転送元の情報（種類）を転送先に伝えるコネクション信号（MConnID）も用意されています．

　サイドバンド信号としては，ユーザが自由に定義できるフラグ信号（MFlag，SFlag）や，ソフトウェアからの読み出し/書き込みを想定したコントロール信号（Control）とステータス信号（Status）などがあります．

　OCP 1.0ではこのように，データフロー信号だけでなくサイドバンド信号，テスト信号なども定義されており，IPコアのインターフェースとして十分な機能を備えています．また，必須の信号を最小限に抑え，多くの信号をオプションとして定義しているので，IPコアのインターフェースの特徴に合わせてオプション信号を選択でき，IPコアに合わせてインターフェース仕様を柔軟に決定できます．

●機能を拡張し柔軟性を増したOCP 2.0

　OCP 2.0は，OCP 1.0を強化したバージョンです．ここでは，OCP 2.0で新たに盛り込まれた仕様について説明します．大きなところでは以下のようなオプション信号が追加され，またベーシック信号でも未使用のものは除去できるようになりました．

1）バースト機能の拡張

　バースト転送^注3については，OCP 1.0でもバースト長を付加するオプション信号（MBurst）がありました．しかし，これはバースト・サイズを参考値として示すだけのものでした．

　OCP 2.0では，バースト転送（読み出し）に関して，現在アクセスしたい番地（クリティカル・ワード）からアクセスを開始するクリティカル・ワード・ファースト・バースト^注4，バースト・ワード数を正確に宣言するイグザクト・レングス・バースト，一つのコマンドで複数のワードをバースト転送する単一リクエスト複数ワード・バースト，2次元的なアクセスができる2次元アドレス・バースト^注5の機能が追加されました．

注3；複数の転送を一つのかたまりとして扱い，効率良く転送することをバースト転送という．
注4；クリティカル・ワード・ファースト・バーストは，プロセッサのキャッシュ・メモリを埋める（キャッシュ・フィル）ときなどに有効な転送方式である．
注5；2次元アドレス・バーストは，単一リクエスト複数ワード・バーストの応用である．単一リクエスト複数ワード・バーストではMBurstSeqをINCR（インクリメンタル）としていたが，これをXORとするとアドレスが飛び飛びで増えていき，2次元的なアクセスができるようになる．

2）レスポンスを要求する書き込み転送（Non-posted Write）

　書き込み転送については，OCP 1.0ではレスポンスを必要としない書き込み転送（Posted Write）だけでした．OCP 2.0では，レスポンスを要求する書き込み転送（Non-posted Write）が追加されました（図6）．

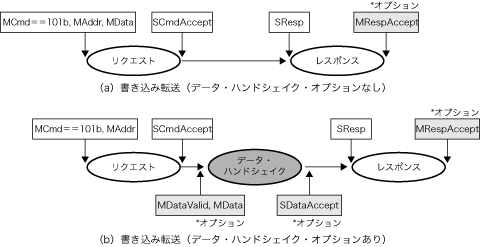

〔図6〕レスポンスを要求する書き込み転送
図4に示すOCP 1.0の書き込み転送では，レスポンス・フェーズは存在しなかった．OCP 2.0では，レスポンス・フェーズ付きの書き込み転送が追加された．

3）エンディアン情報

　基本的にOCP規格ではエンディアンを意識する必要はありません．しかし，OCP 2.0では，必要に応じてOCPインターフェースに対してビッグ・エンディアンかリトル・エンディアンかの情報を付加できるようになりました．
