OCP（Open Core Protocol）技術解説 ―― CPUに依存しないオンチップ・バス・プロトコルがマルチコアを効率良く動作させる

●基本信号を最小限に抑えたOCP 1.0

　OCP規格の仕様としては，OCP-IPがOCP 1.0とOCP 2.0をリリースしています^注1．このOCP 1.0の仕様は2001年に，OCP 2.0の仕様は2003年9月に公開されています．まず，OCP 1.0の概要を説明します．

　OCP規格の基本的な考えかたは，「マスタとスレーブの1対1接続．3ステート信号を持たず，すべて単方向の信号で構成されている」ということです．また，すべての信号は，転送クロックに同期してやりとりされます．したがって，役割が明確で物理設計にも配慮した仕様である，と言えます．OCP 1.0は，最小限必要なベーシック信号と数多くのオプション信号から構成されています．

注1；OCP 2.0の仕様（正式版）とデータシートはすでに公開されているが，OCP 2.0用のツール「CoreCreator」はまだ完成していない．2004年1月までに完成する予定．

1）ベーシック信号

　ベーシック信号を図3に示します．頭の文字が"M"で始まる信号はマスタが出力してスレーブに送る信号であり，"S"で始まる信号はスレーブが出力してマスタに送る信号です．すべての転送は，マスタがスレーブにコマンドを発行することから始まります．転送は，いくつかのシンプルなフェーズから成り立っています．

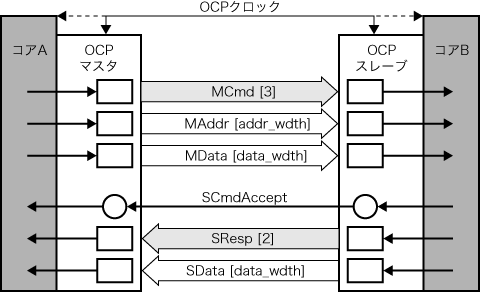

〔図3〕OCP 1.0のベーシック信号
OCP 1.0では，マスタとスレーブが1対1で接続する．ベーシック信号には，マスタが出力するMCmd，MAddr，Mdata，スレーブが出力するSCmdAccept，SResp，SDataがある．

　読み出し転送（図4（a））は，リクエスト・フェーズとレスポンス・フェーズの二つのフェーズから成ります．リクエスト・フェーズはマスタの読み出しコマンド（MCmd＝＝010b）で始まり，スレーブのコマンド受領（SCmdAccept）で終了します．リクエスト・フェーズに続くレスポンス・フェーズは，スレーブのレスポンス（SResp）とデータ（SData）から始まり，デフォルトでは1サイクルで終了します．

　デフォルトの書き込み転送（図4（b））ではレスポンスを受け取らないので，リクエスト・フェーズしかありません．マスタが書き込みコマンド（MCmd＝＝001b）を出力することから始まり，スレーブがSCmdAcceptを返すことで終了します．デフォルトの書き込み転送では，MCmdと同時に書き込むデータ（MData）を出力します．データ・ハンドシェイク・オプションを用いることにより，MCmdとは別のタイミングでMDataを出力することもできます（図4（c））．この場合には，リクエスト・フェーズとは別に，データ・ハンドシェイク・フェーズが存在することになります．

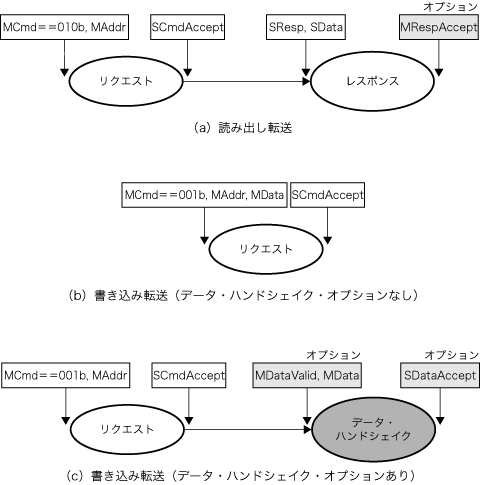

〔図4〕基本的な読み出し転送と書き込み転送
すべての転送はリクエスト・フェーズから始まる．リクエスト・フェーズは，マスタがMCmdを発行することから始まる．
