iPodにつながるアクセサリを自作する Part3　――クリスマス・イルミネーション駆動回路の製作

4） ヘッドホン・ジャックの取り付け

　ヘッドホン・ジャックについては，取り付け前に位置決め用に出ている突起を写真7のように切断します．端子の幅が基板の穴に比べて太めなので，差し込みにくいのが残念です．

5） LEDランプの取り付け

　LEDランプはダイオードの仲間なので，写真8のように極性があります．また，透明な樹脂を使っているため熱に弱く，基板から浮かせて取り付ける必要があります．リード線にチューブをかぶせて取り付けるとよいでしょう．

6） リード線による配線

　切り落としたリード線を使って，図3(a)のように配線します．リード線をはんだ付けした後の基板を写真9(a)に示します．

7） ビニル線で空中配線

　ビニル線で図3(b)のように配線します．線の被覆をむく長さが長すぎると，隣の端子に接触しやすくなります．最小限にしましょう．写真9(b)が完成時の状態で，赤と黒のワイヤは電池ボックスに接続されています．

8) 動作確認

　ヘッドホン・ジャックに何も接続しない場合，電源を入れると点滅が変化するのはLED3とLED4だけです．それが確かめられたら，ヘッドホン・ジャックに携帯音楽プレーヤとヘッドホンのケーブルを挿し，音楽によってすべてのLEDの光りかたが変わることを確かめてください．

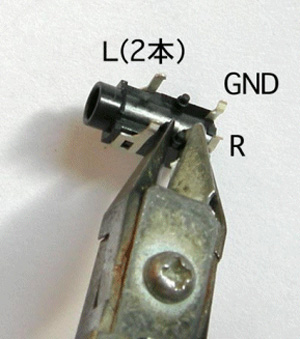

写真７　ヘッドホン・ジャックの足をカットする

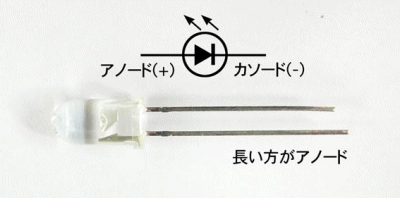

写真8　LEDの極性

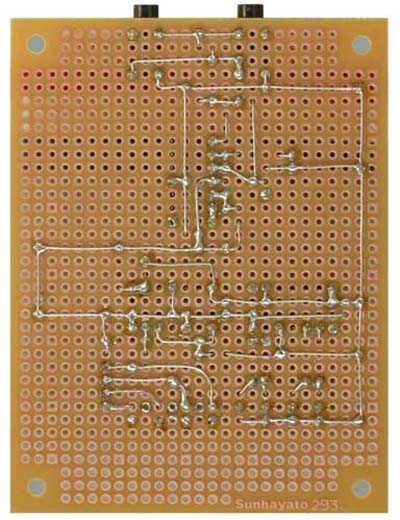

(a) 空中配線用ビニル線取り付け前

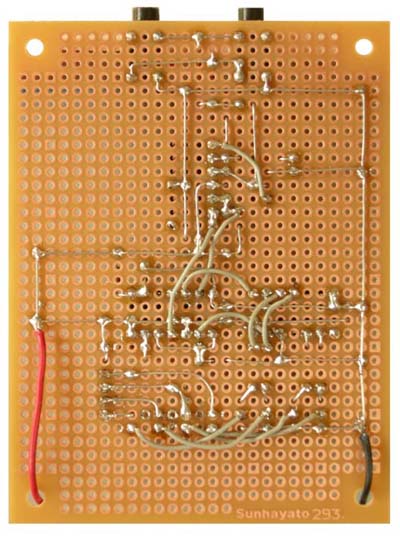

(b) 空中配線用ビニル線取り付け後

図３ 部品の配線図

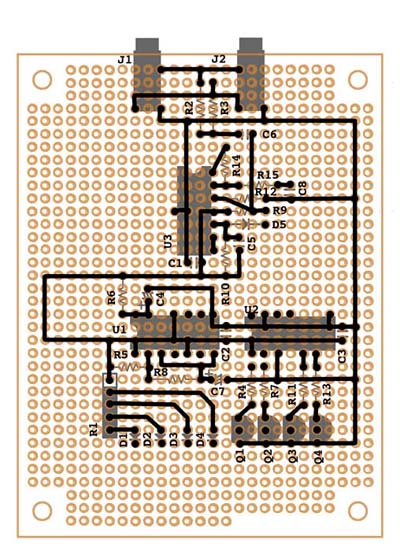

(a) 空中配線用ビニル線取り付け前

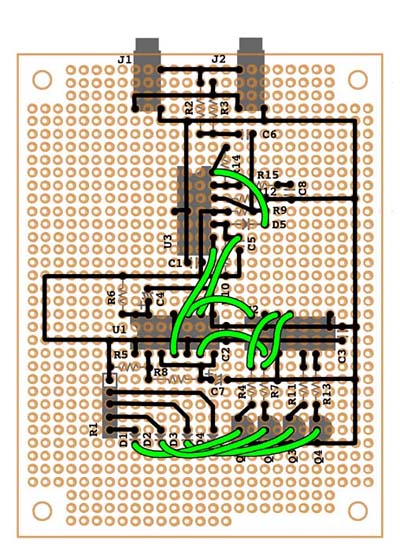

(b) 空中配線用ビニル線取り付け後

写真9 部品の配線写真
