iPodにつながるアクセサリを自作する Part3 ――クリスマス・イルミネーション駆動回路の製作
●作ってみよう
図2に配置を示します．OPアンプであるＵ3の右側はマイク・アンプを増設する場合のために空けてあります．
1） ICの取り付け
3種類のICを使います．いずれも14ピンで，写真3のようにピン番号を数えます．
2） ダイオードとコンデンサの取り付け
ダイオードとアルミ電解コンデンサには極性があります．写真4と写真5を参照の上，取り付けてください．
3） 抵抗器と集合抵抗の取り付け
R1は集合抵抗で，1kΩが4個入っています．写真6に示すように，共通端子を確かめてから取り付けてください．

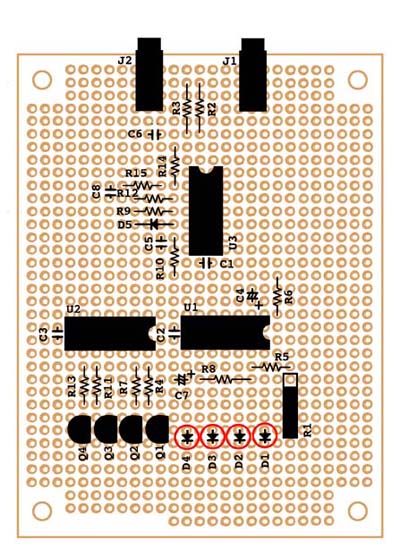

図2 部品配置図

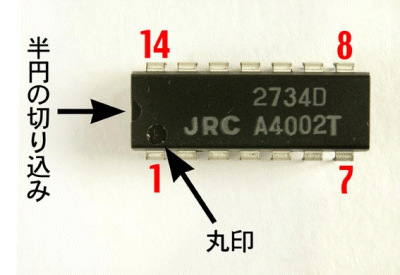

写真３ ICの端子番号

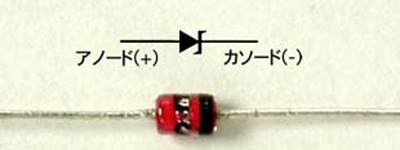

写真4 ダイオードの向き

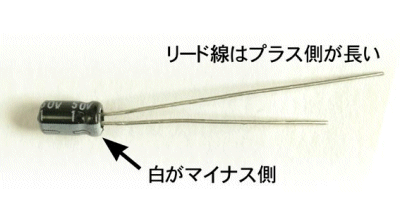

写真5 アルミ電解コンデンサの極性
写真6 集合抵抗（1ｋΩ）の共通端子
