iPodにつながるアクセサリを自作する Part3 ――クリスマス・イルミネーション駆動回路の製作
●必要な工具と使用部品
製作に必要な工具と使用部品は以下のとおりです．
- はんだごて：出力17W～20W程度，先の細いもの．
- 糸はんだ：径0.8mm～1mm程度．
- ニッパ，ドライバ
図1に回路図を示します．プリント・アウトして，配線した個所にマーカなどで印を付けながら作業を行うと，ミスが起きにくくなります．
部品表を表1に示します．イルミネーション用LEDは，エスティイー製で，20個のLEDを3個の乾電池で光らせます．あとの方で触れますが，本機はもっとLED数の多いイルミネーションも駆動できるので，そちらも自作してみてください．
●音の強弱で点滅したり点滅の周期が変わる
本機には2個のヘッドホン・ジャックが付いていますが，端子は互いに接続されており，入力と出力の区別はありません．ジャックからもらった音楽信号は増幅され，レベルに応じて点滅の周期を変えたり，ディジタル化して点滅信号の信号パターンとしたりします．

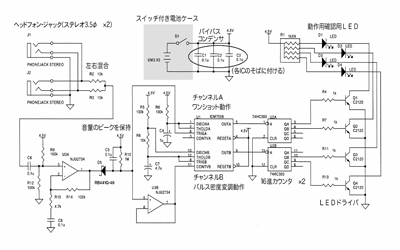

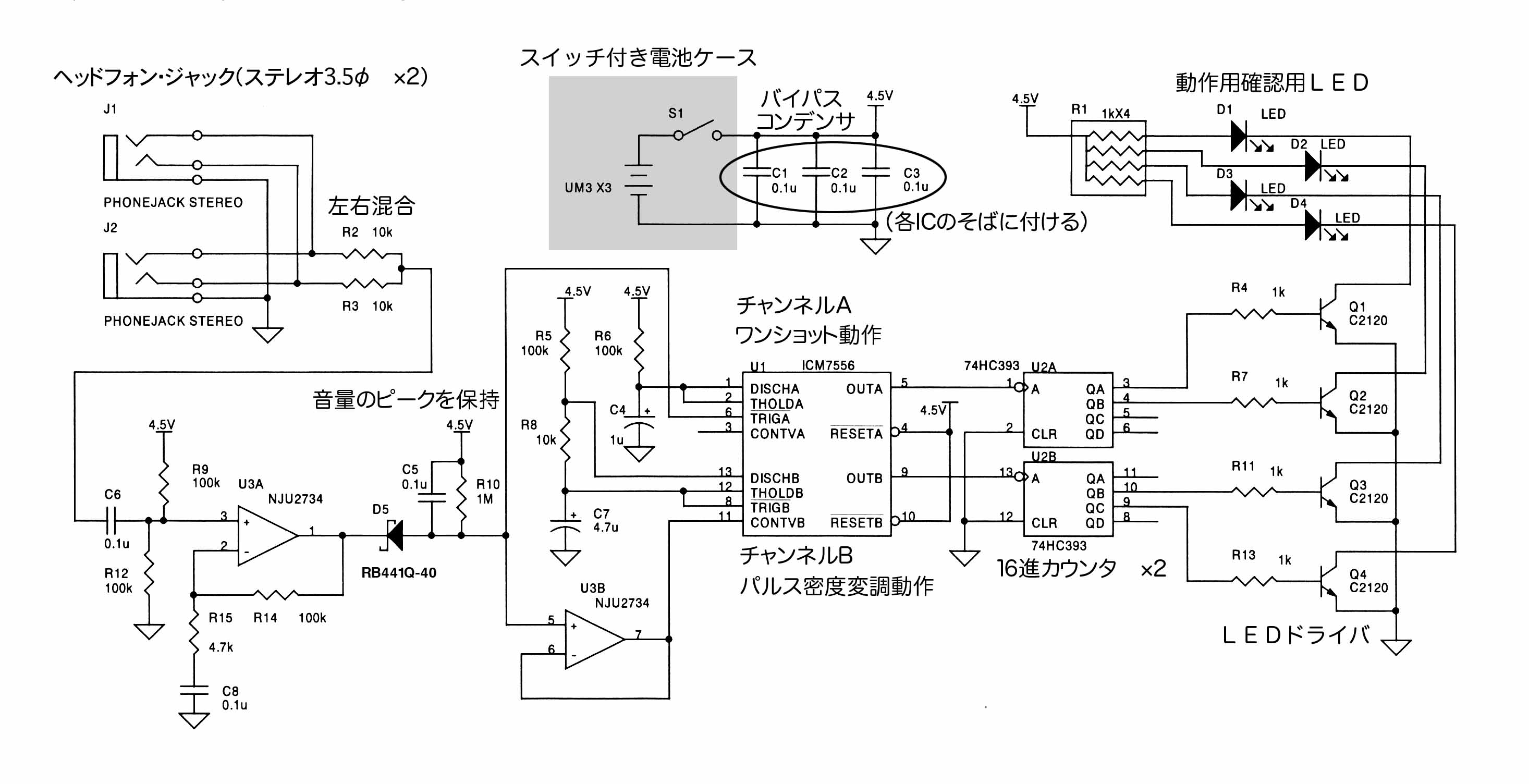

図1 製作するイルミネーション駆動装置の回路図（※画像をクリックすると表示を拡大できます）
| 部品番号 | 定格または型名 | 商品の詳細 | 備考 |
| C1，C2，C3，C5，C6，C8 | 0.1uF | セラミック・コンデンサまたは積層セラミック・コンデンサ | - |
| C4 | 1uF 50V | アルミ電解コンデンサ | - |
| C7 | 4.7uF 35V | アルミ電解コンデンサ | - |
| D1，D2，D3，D4 | LED | 高輝度タイプ | - |
| D5 | RB441Q-40 | 小信号用ショットキー・バリア・ダイオード | - |
| J2，J1 | EX387GLB | ステレオ用ヘッドホン・ジャック | EX345GLBでも可 |
| Q1，Q2，Q3，Q4 | 2SC2120 | トランジスタ | - |
| R1 | 1k | 4個入り集合抵抗 | - |
| R2，R3，R8 | 10k | 1/6W （1/4Wの小型も可）5％カーボン | 茶黒橙 |
| R4，R7，R11，R13 | 1k | 同上 | 茶黒赤 |
| R5，R6，R9，R12，R14 | 100k | 同上 | 茶黒黄 |
| R10 | 1M | 同上 | 茶黒緑 |
| R15 | 4.7k | 同上 | 黄紫赤 |
| U1 | ICM7556 | デュアル汎用タイマ | Intersil社など |
| U2 | 74HC393 | デュアル16進カウンタ | - |
| U3 | NJU2734 | 4回路入りOPアンプ（電源電圧は1.8V以上） | 新日本無線 |
| ユニバーサル基板 | ICB-293 | サンハヤト | - |
| 接続ケーブル | － | オス-オスのピン・プラグ（携帯音楽プレーヤとの接続に利用） | - |
| 電池ボックス | SBH331AS | 単三乾電池3個用スイッチ付きボックス | - |
表1 製作するイルミネーション駆動回路の部品表
