コネクタ＆FPC トラブル・シューティング 11連発(1) ――コネクタのピンが次から次へと折れる
症状
最近の基板を見ると，部品の微細化が進み，機器の小型化への要求が厳しくなってきているのがわかります．筆者が担当していたモジュールも，スペースにゆとりがないうえに要求性能が厳しく，GHzオーダの周波数帯域を扱う必要があったため，信号の入出力を行うコネクタの選定は慎重に行いました．いくつか候補がありましたが，検討の結果，SMP（sub miniature push on）と呼ばれるコネクタを使いました．このコネクタは数十GHzまでの高周波を伝送でき，サイズも基板側のパッド寸法で5mm四方程度です．さらに，SMAコネクタのように外周をネジで締め付ける必要のないプッシュONタイプなので扱いやすい，といった特徴があります（写真1-1）．
コネクタの選定や評価が終わって，ボードがある程度完成すると，それをシステムに組み込み，ソフトウェアのデバッグなどが始まりました．しばらくすると，「信号を入出力できない」という報告が入りました．

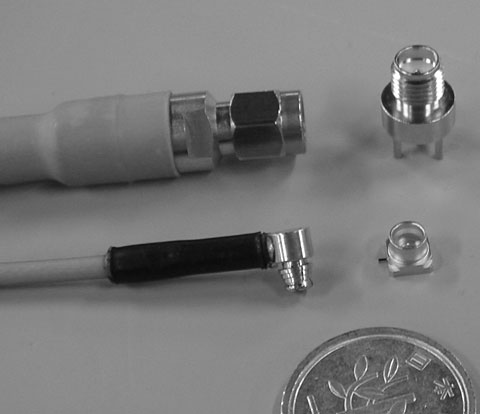

写真1-1 SMAコネクタ（上）とSMPコネクタ（下）
