iPodにつながるアクセサリを自作する Part2 ――二つのヘッドホンを接続できる3色LED付き分配アダプタ
リセット・ボタンには端子が4本ありますが，2本ずつ内部でつながっています．写真10を参考に取り付けてください．
最後に電池ケースを写真11(b)のように取り付けて完成です（ピン間をやや広げる必要あり）．部品面は写真11(a)のようになります．赤いワイヤとR8のところにある短いリード線は，電池からの配線です．
写真12は卵形ケースに入れたようすです．

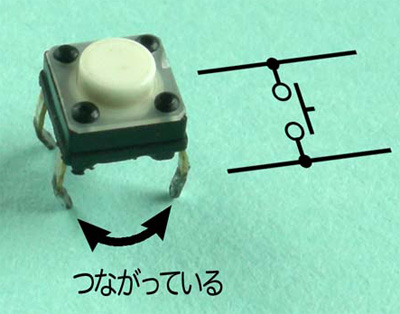

写真10 タクト・スイッチの端子は2本ずつ内部でつながっている

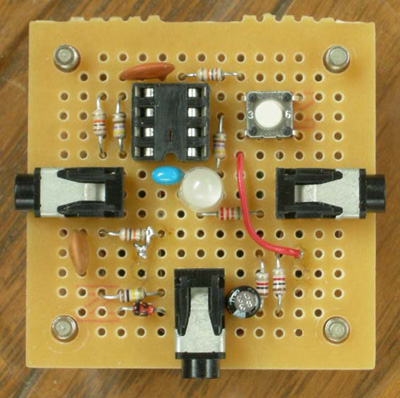

(a)部品面

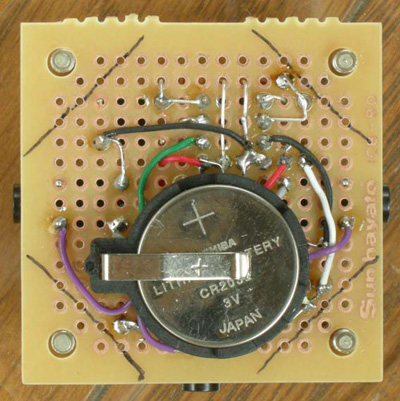

(b)はんだ面
写真11 最後に電池ケースを取り付ければ基板が完成する

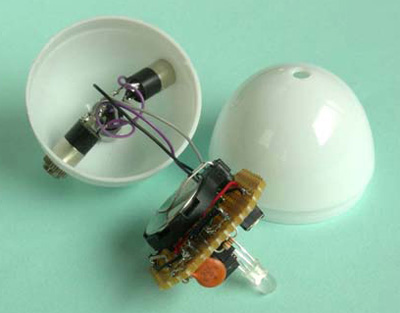

写真12 写真11の基板を卵形ケースに入れる準備
