エレキ系DIY 2006年8月 2日
部品配置を図2に示します.背の低いものから取り付けると楽です.部品のリード線を基板の穴に差し込んだら,リード線を曲げ(部品が落ちない程度),はんだ付けします.カットしたリード線は配線用にとっておきます.
アルミ電解コンデンサとダイオードには極性があります.写真5を参照してください.

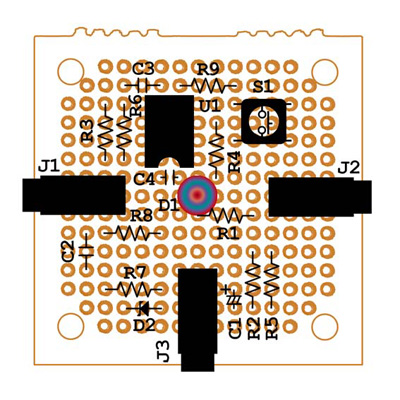

(a)部品面

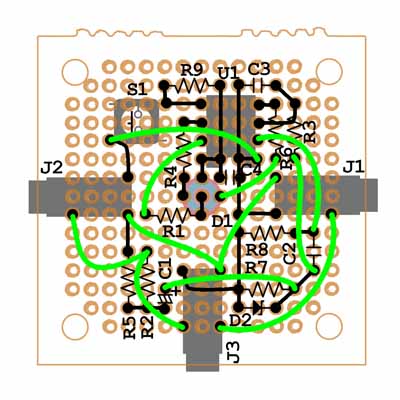

(b)はんだ面
図2 部品の取り付け位置

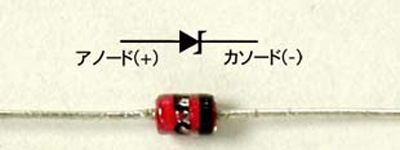

(a)ショットキー・バリア・ダイオード

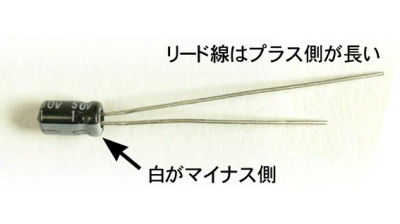

(b)電解コンデンサ
写真5 極性に注意する部品
