iPodにつながるアクセサリを自作する Part2 ――二つのヘッドホンを接続できる3色LED付き分配アダプタ
抵抗値はカラー・コードで示されています．どの色を使うかは，表1の部品表に書かれています．写真6も参考にしてください．
基板取り付けタイプのヘッドホン・ジャックについては，取り付け前に位置決め用に出ている突起を写真7のように切断します．端子の幅が基板の穴に比べて太めなので差し込みにくいのですが，端子をペンチでまっすぐにするとやや楽になります．卵形ケースに入れる場合はパネル・ネジ止め用のジャック（写真8）を使います．ジャックにおけるLチャネルとRチャネルの割り当ては，動作には関係ありませんが3個のジャックが同じになるようにします．
3色LEDの端子配列を図3に示します．基板へはいちばん長いコモン端子を写真9のように曲げて取り付けます．

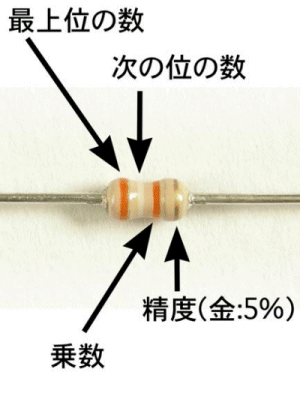

写真6 抵抗の値の読みかた（写真は39kΩ±5％品）

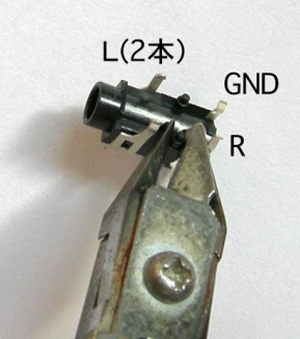

写真7 基板取り付けタイプのヘッドホン・ジャック
取り付け前に位置決め用に出ている突起を切断しておくと，蛇の目基板に載せやすい

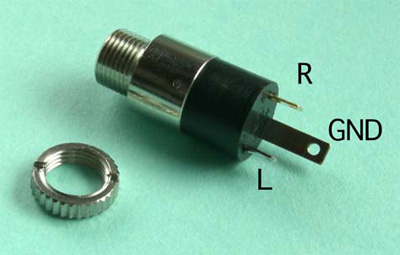

写真8 写真1に示した卵形ケースに入れる場合はパネル・ネジ止め用のジャックを使う

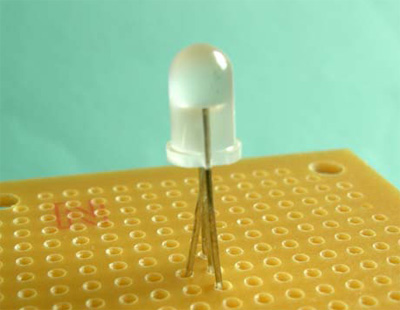

写真9 3色LEDを蛇の目基板に挿す

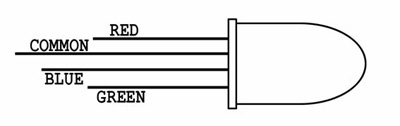

図3 3色LEDの端子配置
