この夏，チャレンジ！中学生でも開発可能なM2Mシステム　Part3 ―― 3G通信モジュールとクラウド・システムの連携[応用編]

●(4) クラウドxivelyを閲覧

　それでは，前章でアップしたセンサ値が無事，クラウドxivelyにアップされているかを見てみましょう．ユーザIDとパスワードでLOG INし，先ほど定義したDevicesのところを選択します（図11）．

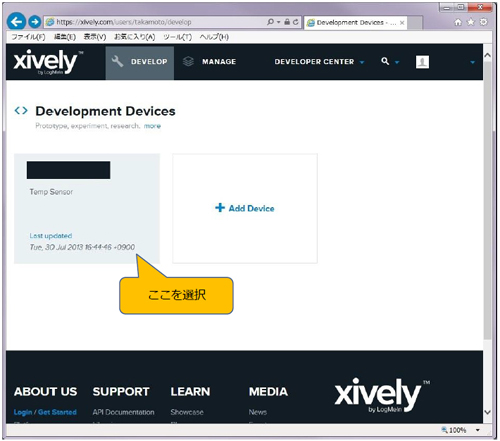

図11　LOGIN後のトップ画面でのデバイスの選択





　図12中で，「Feed URL」を選択し，さらに「Graphs」を選択することで，グラフが画面上に表示されます．

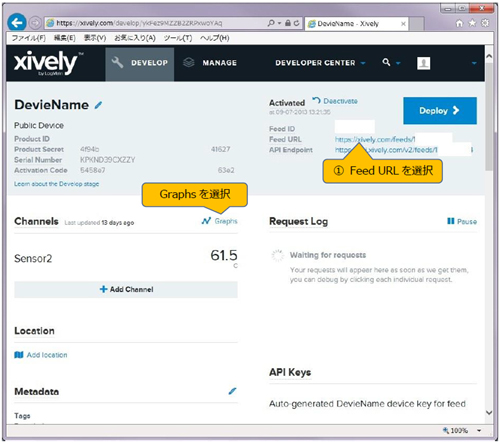

図12．センサ値のグラフ表示




　図13にあるように，表示系の選択が，「5分間」，「30分間」，「1時間」とでき，センサ・データがアップされた時間で表示されます．さらに，平均でのセンサ・データ値を，「6時間」，「1日間」，「7日間」，「1ヶ月間」，「3ヶ月間」でも選択してみることができます．また，過去のデータを画面シフトしながら見ることもできます．

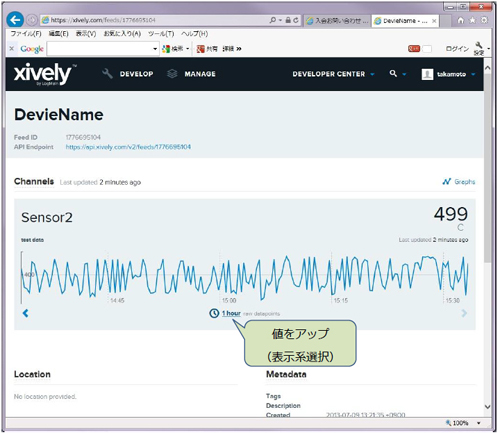

図13　アップロードしたセンサ・データの詳細グラフ表示画面




●(5) クラウドxivelyからセンサ値をダウンロード

　xivelyの機能には，過去の蓄積したセンサ値を取り出すこともできます．Historical  Data（図14）に様々なダウンロードの仕方が載っています．いろいろと試してみてください．

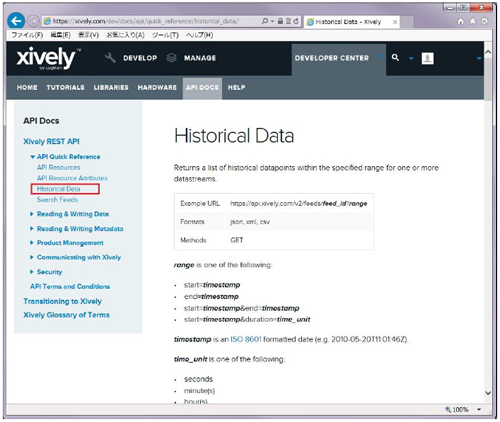

図14　履歴データをxivelyからダウンロードする説明画面




　例えば，図15の表示では，CSVデータとして，簡単に取り出すことができます．これらは，ブラウザのコマンド入力で，データを取り出します．

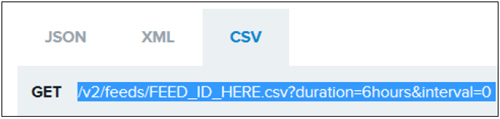

図15．CSVでの取り出し例




　最後に，そのCSVで出力した事例を紹介します（図16）．過去にクラウドにアップしたデータも簡単に取り出せますので，多くの使い道が可能です．

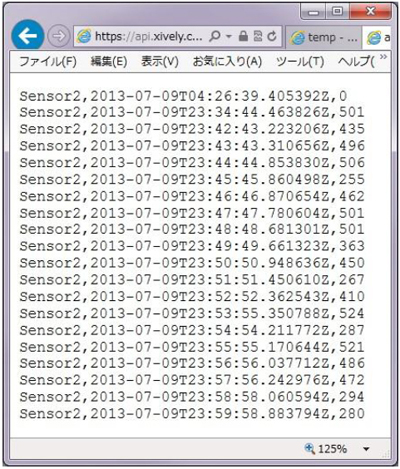

図16．xivelyから過去のデータを取り出した例





　今回，解説したxively は，数か月前までは，coms.comと呼ばれていたもので，新たな機能も追加され，バージョンアップを図っているようです．誰もが，クラウド・システムを立ち上げるのは難しいと思います．しかし，このxivelyを使うことで，簡単にクラウド・システムを利用できることは，大きな時間節約となり，さまざまなメリットが見出せます．次回は，ツイッター連携の紹介をしたいと思います．




たかもと・たかより
NPO法人3Gシールドアライアンス 代表理事


●参考URL
(1) 3Gシールドアライアンス；NPO法人3Gシールドアライアンスのwebサイト
(2) 3Gシールドアライアンス；3Gシールド技術情報および保守のwebサイト
(3) 3Gシールドアライアンス；Facebookでの最新情報紹介
(4) 3Gシールドアライアンス；「3Gシールド」アイデア・コンテスト＆カンファレンス
