次世代照明を狙う有機ELの発光効率が向上 ―― ライティング・フェア2011 / IC CARD WORLD 2011レポート

　照明の製品と技術に関する展示会「ライティング・フェア2011（国際照明総合展）」（主催：日本照明器具工業会と日本経済新聞社）が3月8日～11日に東京国際展示場（東京ビッグサイト）で開催された（写真1）．

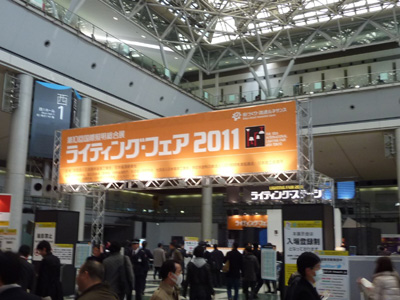

写真1　ライティング・フェア2011の展示会場入り口

　次世代照明の主役として今，最も注目を浴びているのはLED（発光ダイオード）照明だろう．ライティング・フェアでも電球型LEDや蛍光灯型LEDなどのさまざまな照明器具が展示され，来場者の関心を集めていた．

　ただしLEDには，「光源が点であるためにまぶしさがある」，「照明デザインにおける自由度が制約される」といった弱点がある．こうした弱点のない，次世代照明技術の有力候補が有機ELである（写真2）．有機ELは薄い面状のパネル全体が発光するので，まぶしさがない．また面の形が自由で，曲げられるので，光源の形状によるデザインの自由度が大きい．ただし，LEDに比べると有機ELは発光効率が低い．また輝度を高めると，寿命が短くなってしまう．

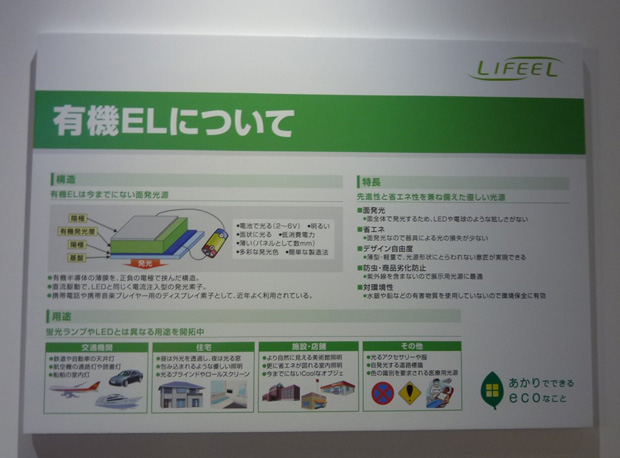

写真2　有機ELパネルの構造と原理（NECライティング）

●発光効率が60lm/Wと高い照明用有機ELパネルを開発

　NECライティングは，発光効率が60ルーメン（lm）/Wと高い照明用有機ELパネルを開発し，実物を動作状態で展示した（写真3）．開発した有機パネルの外形寸法は100mm×96mm×2mm．発光色は電球色である．

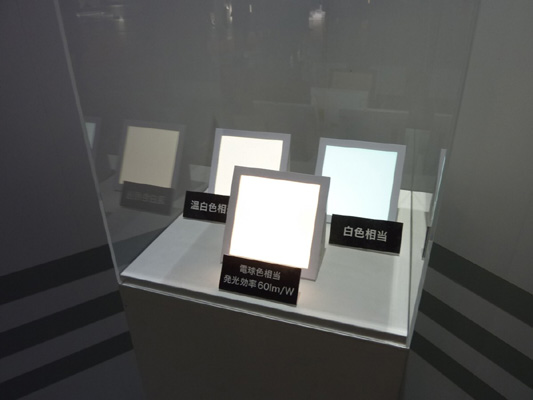

写真3　発光効率が60lm/Wと高い照明用有機ELパネル（NECライティング）

　また同社は，有機ELパネルを利用した天井取り付け照明や照明スタンドなどを試作し，光らせてみせていた（写真4）．

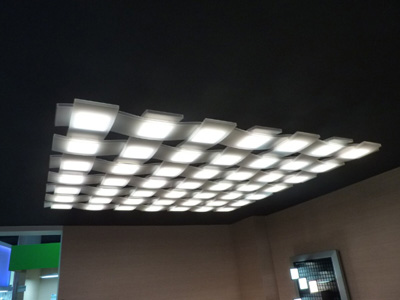

写真4　白色有機ELパネルを利用した天井取り付けタイプの照明器具（NECライティング）

●5色の有機ELパネルを開発

　カネカは，5色の照明用有機ELパネルを開発し，実物を動作状態で展示した（写真5）．青色に発光するパネル，緑色に発光するパネル，赤色に発光するパネル，橙色に発光するパネル，白色に発光するパネル（色温度が2500Kと3000Kの2種類）がある．形状は正方形と長方形で，正方形のパネルは発光面の寸法が40mm角と77mm角，長方形のパネルは発光面の寸法が170mm×17mmと170mm×32mmである．

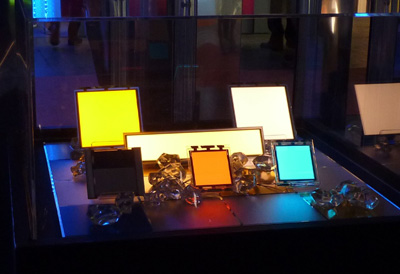

写真5　5色の照明用有機ELパネル（カネカ）
奥の左から橙色，右が白色，中央が白色（色温度が異なる），手前の左から緑色（撮影時は発光していなかった），中央が赤色，右が青色．

●天井つり下げタイプの有機EL照明を試作

　ロームは，白色有機ELパネルを使用した天井つり下げタイプの有機EL照明を試作し，展示していた（写真6）．有機ELパネルはLumiotecが製造した．パネルの基本寸法は145mm×145mm×2.3mm．電球色タイプ（色温度2800K）と昼白色タイプ（色温度4900K）がある．定格電力は電球色タイプが9.6W，昼白色タイプが9.5W，輝度（1平方メートル当たり）は電球色タイプが2800cd，昼白色タイプが2700cd，全光束はいずれも99lm．

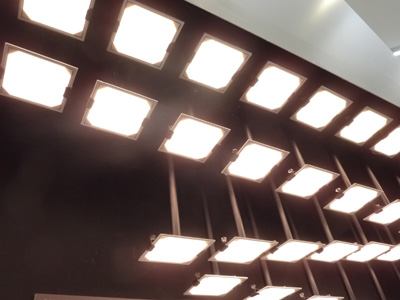

写真6　白色有機ELパネルを使用した天井つり下げタイプの照明器具（ローム）

　寿命（輝度が初期の半分になるまでの時間）は電球色タイプが1000cd（1平方メートル当たり，以下同じ）のときに5万時間，3000cdのときに1万時間，昼白色タイプが1000cdのときに10万時間，3000cdのときに2万時間である．重量はいずれも107g．
