IPコアで"ラクラク"FPGA設計 ＜Altera編＞ ―― SOPC Builderを活用した基本I/O＆SDRAM制御回路の設計

FPGAが主体となるシステムでは，FPGAは多くの周辺回路と接続され，このインターフェース回路の設計だけで多くの工数が必要になります．ところがFPGA開発ツールに含まれるIPコアをうまく活用すると，簡単な設定だけでこれらの回路が設計できてしまいます．ここでは，プロセッサ・コアにSDRAMインターフェース回路を素早く設計する事例を紹介します．（編集部）

　最近のFPGAは，量産品にも利用されるようになりました．ディジタル回路が主体となる組み込み機器では，FPGAを中心にして製品開発を進めていく事例もあります．

　本稿では，FPGAボードで用意されている周辺回路を手軽に使うために，FPGAベンダから提供されているIPコアを活用する方法を解説します．

　今回は，CQ出版の「Arria GX評価キット」に付属のFPGAボードを使うことを想定します（写真1）．米国Altera社の「Arria GX」ファミリのFPGAを中心に，7セグメントLED，プッシュ・スイッチ，シリアル通信ポート，SDRAMなどが搭載されています（図1）．また，PCIとPCI Expressバス形状のカード・エッジが付いています．

図1　使用するFPGAボード（＊クリックすると拡大します）

　FPGAの開発には，Altera社の「Quartus II」を使用します．プロセッサ・コアを使うためには．「USB Blaster」が必要です．

　FPGAの開発は，「Quartus II」でプロジェクトを作成するところから始めます．ここでは，図2のように，プロジェクト名と最上位階層のファイル名をいずれも「AGX20_test」とします．ターゲットFPGAは，「EP1AXG20CF484C6」です．

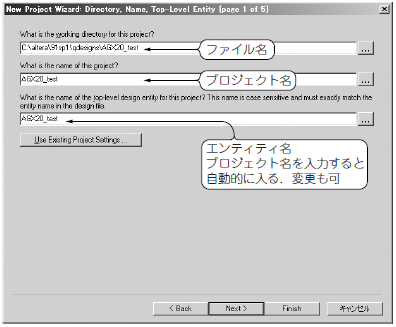

（a）プロジェクトの設定（ウィザードの1ページ目）

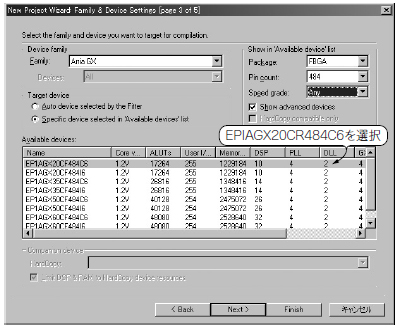

（b）ターゲット・デバイスの設定（ウィザードの3ページ目）

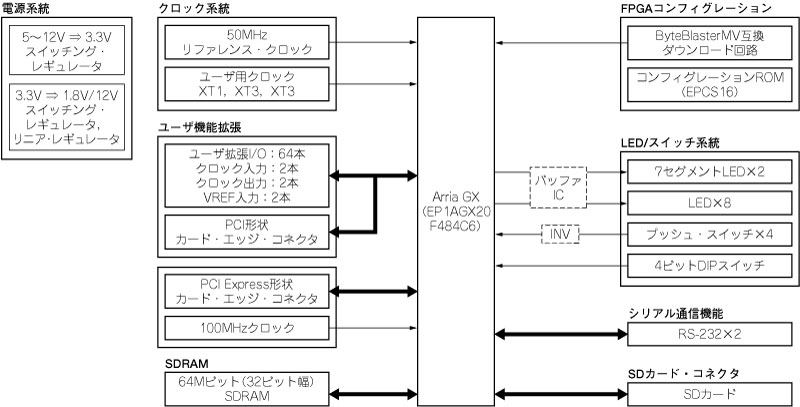

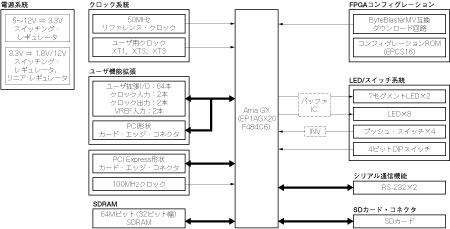

 図2　FPGAボードのブロック図
FPGAを中心に，7セグメントLED，プッシュ・スイッチ，シリアル通信ポート，SDRAMなどが搭載されている．

1． SOPC Builderによるシステム設計

　SOPC Builderは，Quartus IIに含まれる機能です．Quartus IIがFPGAのコンパイルや配置配線，タイミング検証，ダウンロード機能など全体をつかさどっていることに対して，SOPC Builderは，Altera社が提供する各種ライブラリ群（IPコア）を一元管理し，FPGAに実装可能な回路を構築するために使います．

　Quartus IIのメニューから「Tools」→「SOPC Builder」を選択します．SOPCBuilderを起動すると，Quartus IIに似た画面が現れます．初めに設計の名前を入力する画面が開きます．ここでは「NIOS2core」と入力します（図3）．これでIPコアを使った設計ができるようになります．

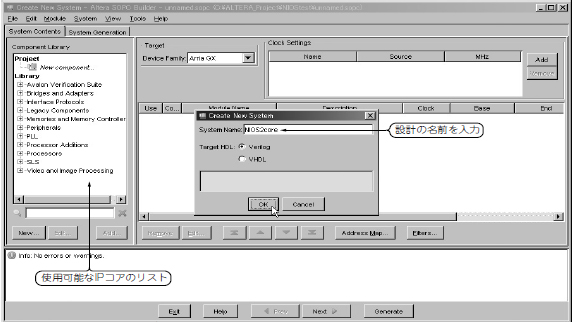

図3　SOPC Builder起動
QuartusⅡのメニューから「Tools」→「SOPC Builder」で起動する．最初に設計の名前を入力する．

●プロセッサ・コアを使って全体制御

　最初に，Nios IIプロセッサ・コアを使って最低限の回路を構築します（後述のコラム「Nios IIプロセッサ・コアの概要」を参照）．ここでいう最低限の回路というのは，全体の制御を行うCPU，命令/データを格納するメモリ，そして開発ツールと通信する入出力機能です．

　SOPC Builderの使い方は非常に単純です．左側のComponent Libraryにあるメニューが使用可能なIPコアのリストです．右側には，選択したIPコアの情報が表示されます．

●メモリの設定

　Component Libraryから「Memories and Memory Controllers」-「On-Chip」-「On-Chip Memory（RAM or ROM）」をダブル・クリックするか，選択後に［Add］をクリックします（図4）．これはFPGAの内部にNios IIコア用の命令メモリを構成するためのものです．

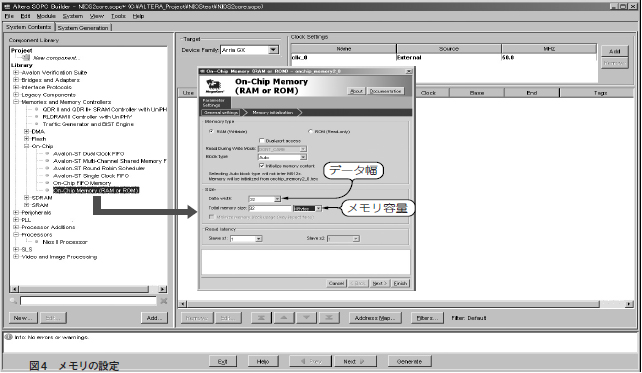

図4　メモリの設定
Component Libraryから「Memories and Memory Controllers」-「On-Chip」-「On-Chip Memory（RAM or ROM）」を選択して設定する．

　メモリの設定画面では，SRAMかROMかの種類と容量を設定します．プロセッサを使用したデバッグを行う場合には，SRAM構成で32Kバイト程度のメモリ容量を確保する必要があります．そこでSize欄には「32」，単位として「KBytes」を指定します．

　ここで，Nios IIコアよりも先にメモリ・コアを設定する理由は，Nios IIコアを構成する際にリセットと例外のベクタ・テーブルを配置するメモリを指定しなければならないからです．メモリを設定する前にNios IIコアを設定すると，設定し直しの手間がかかります．

●Nios IIコアの設定

　Component Libraryから「Processors」-「Nios II Processor」でNios IIコアを設定します（図5）．

（a）Nios Ⅱコアの選択（ウィザードの1ページ目）

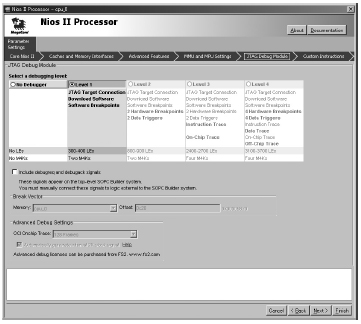

（b）デバック・モジュールの選択（ウィザードの5ページ目）

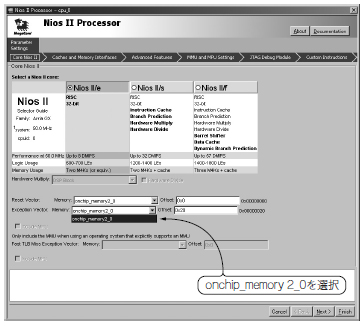

図5　Nios Ⅱコアの設定
Component Libraryから「Processors」-「Nios II Processor」を選択して設定する．

　ウィザードの1ページ目（Core Nios II）の画面では，エコノミ（e），標準（s），高性能版（f）のどのコアを使用するのかを設定します．ボードのデバッグ程度であれば小型のNios II/eで十分です．

　またリセットと例外のベクタ・テーブルをどのメモリ空間に配置するのかを指定します．32KバイトのSRAMが作成されていれば，プルダウン・メニューで「onchip_memory2_0」が選択できます．Reset VectorのOffsetを「0x00」，Exception VectorのOffsetを「0x20」にします．

　ウィザードの5ページ目（JTAG Debug Module）の画面では，Level 1が選択されていることを確認します．Level 1が選択されていれば，Altera社が提供しているソフトウェア・デバッグ環境を使うことができます．

　なお，No-Debuggerは，デバッグが完全に完了した際に選択するものです．ソフトウェア・デバッグ機能が使えなくなる代わりに，回路規模が若干小さくなります（メモリ・ブロック2個＋400個程度のフリップフロップ）．

●JTAG UARTの設定

　Component Libraryから「Interface Protocols」-「Serial」-「JTAG UART」で，JTAG UARTを追加します（図6）．特に設定項目はありません．選択するだけで，Nios IIコアに接続可能です．

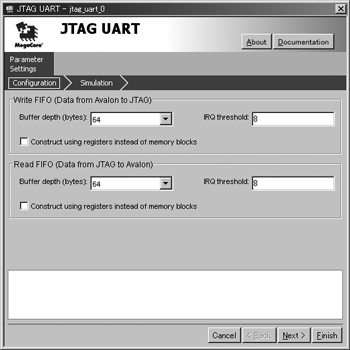

図6　JTAG UARTの設定
Component Libraryから「Interface Protocols」-「Serial」-「JTAG UART」を選択する．

　プロセッサを使った場合のデバッグには，ホスト・パソコンと通信するためのシリアル・ポート・デバッグが一般的です．ただし，FPGAの場合には回路設計，基板の製造ミスや外付け部品の不具合などの影響で，はじめからFPGA内部に入れ込んだシリアル・ポート自身が確実に動くとは限りません．そこでNios IIコアには，JTAGダウンロード・ケーブルを使ったシリアル・ポート通信ができるようなっています．この機能がJTAG UARTです．

●Nios IIシステムがもう完成！

　以上の三つの設定が済めば，Nios IIコアにSRAMとJTAGを用いたシリアル通信ポートが接続されたシステムが出来上がります（図7）．

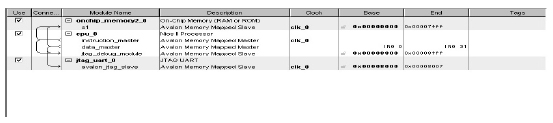

図7　基本的なNios Ⅱ
Nios ⅡコアにSRAMとJTAGを用いたシリアル通信ポートが接続されたシステム．

　これで，開発用のパソコンとターゲットとなるFPGAボードで通信してデバッグまでできます．今回は説明を省きますが，printf関数を使ったHello World!が，このシステムで動作します．
