液晶パネルと太陽電池，二つのシリコン・パネルを組み合わせたシステムをシャープが展示 ―― FPD International 2008

　日経BPは2008年10月29日～31日，フラット・パネル・ディスプレイに関する国際展示会「FPD International 2008」をパシフィコ横浜（横浜市西区）にて開催した（写真1）．テーマは「ディスプレイから始まるライフスタイル革命～アンビエント＆グリーン」である．日本，韓国，台湾，欧米などの世界各国から液晶ディスプレイやプラズマ・ディスプレイ，有機EL（Electro Luminescence）ディスプレイ，電子ペーパなどの最新デバイス，その応用製品，製造装置，部品，材料などを集め，一堂に展示した．

[写真1] 会場受付の様子
パシフィコ横浜（横浜市西区）にて開催された．

　ディスプレイ産業は，ノート・パソコン，モニタ，携帯電話，テレビの4本柱を合わせて，既に10兆円超の規模にまで成長している．今後，大型ディスプレイのディジタル・サイネージ（電子看板）などへの採用，中・小型ディスプレイのタッチパネル化や高画質化など，さらなる応用範囲の拡大，および市場の拡大が期待されている．また，フラット・パネル・ディスプレイの製造技術は，照明や太陽光発電など，ほかの電子デバイス分野の成長にも大きく貢献しているという．

●液晶パネルを太陽電池で駆動

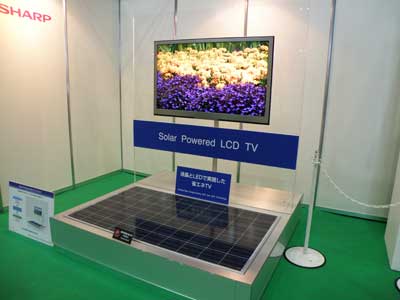

　会場の一角には，メイン・シアタや主催者企画の展示コーナが設けられた．「家・街を変えるグリーン・デバイス」のコーナでは，アンビエント（生活に溶け込む）＆グリーン（環境保護を考慮する）の事例として，65型の液晶パネルの駆動電力を太陽電池でまかなうシステムを，シャープが参考出展していた（写真2）．太陽電池も液晶パネルも，ともにSi（シリコン）材料を使用して成膜していることから，将来的にはこれらが一体化する可能性も期待されているという．

[写真2] シャープの太陽電池で駆動する液晶パネル

●大型液晶テレビ向けインターフェース技術をデモ

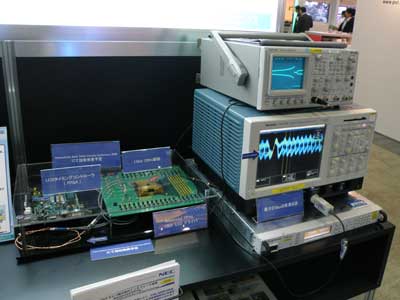

　NECエレクトロニクスは，大型液晶テレビ向けに開発したインターフェース技術「Advanced PPmL」のデモンストレーションを行った（写真3）．

[写真3] NECエレクトロニクスの「Advanced PPmL」のデモンストレーション

　本技術は，液晶テレビに映像信号を遅延なく送るタイミング・コントローラICと，LCDを駆動するLCDドライバICをPoint to Point接続（1対1接続）するインターフェース技術「Point-to-Point mini-LVDS（PPmL）」を発展させた技術である．PPmLの技術に加えて，映像データとクロック信号を分離するためのクロック/データ・リカバリ回路をインターフェースに組み込んだ（データの送受信時にクロック信号を重畳するクロック・エンベデッド技術を採用）．映像データとクロック信号を1本の配線によって伝送できるので，従来のPPmL方式と比べて配線数を1/2以下に削減できる．

●製造ラインで使用可能な高感度カメラを展示

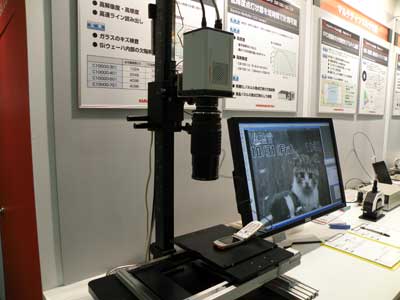

　浜松ホトニクスは，TDI（Time Delay Integration）カメラ「C10000-301/-401」を展示した（写真4）．本製品は，水平画素数が2048または1024の高解像度とTDI方式（一定速度で移動する対象物に対して撮像を行う，CCDの特殊な読み出し方式）による高速，高感度を両立したカメラである．製造ラインにおける検査などに利用可能．従来のライン・センサ・カメラと比較して，低照度で撮像できる．

[写真4] 浜松ホトニクスの「C10000-301/-401」

●数秒で測定結果が得られる光源配光測定システムを展示

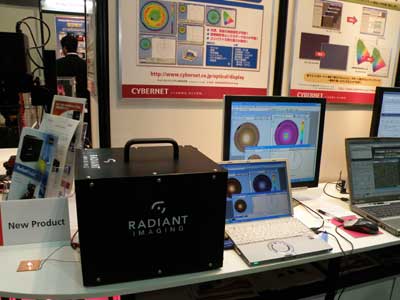

　サイバネットシステムは，米国Radiant Imaging社の光源配光測定システム「IS-LI（Imaging Sphere - Luminous Intensity） TE」を展示した（写真5）．LEDなどの小さな光源のファーフィールド測定を行える．光源の配光分布や色度分布の測定は，ゴニオメータなどの装置で行うことも可能だが，必要とする角度ピッチの影響により，測定に十数分かかる．本製品を使えば，数秒で高解像度の測定データが得られるという．

[写真5] 米国Radiant Imaging社の「IS-LI TE」

●百万分の1のコントラスト分光測定が可能

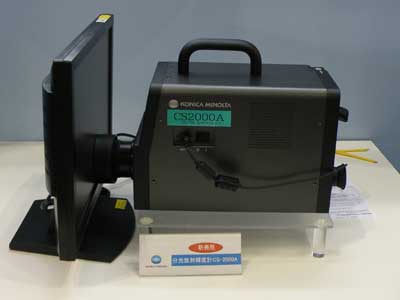

　コニカミノルタセンシングは，1,000,000:1のコントラスト分光測定が可能な，ポリクロメータ方式の分光放射輝度計「CS-2000A」を展示した（写真6）．ハイビジョン放送の普及に伴い，黒をより黒く表示するための技術や，液晶，プラズマ，有機ELなどの各種ディスプレイの開発が進んでいる．これらを開発するためには，分光による精度の高い分析が必要となる．本製品は，0.0005cd/m2の低輝度まで正確に輝度や色度を測定できる．

[写真6] コニカミノルタセンシングの「CS-2000A」

　付属するデータ管理ソフトウェア「CS-S10w Professional」には，暗所視における標準分光視感効率を組み込んでおり，暗所視に対応した高精度測定が可能．また，反射型回折格子を利用した場合に発生する偏光誤差を2％（測定角1°）まで低減しており，偏光を利用した液晶ディスプレイなどをより安定して測定できる．色度測定についても，測定波長全域にわたり，測色で必要とされる5nm以下の半値幅を確保している．

●輝度や色度を2次元で測定

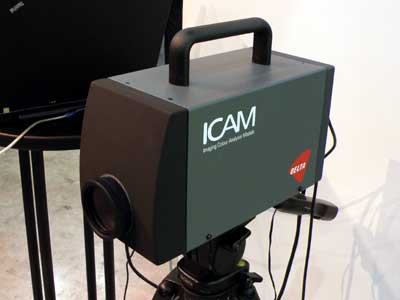

　東陽テクニカは，デンマークDELTA社の2次元高速色彩輝度計「ICAM」を展示した（写真7）．本製品は，ディスプレイの開発・製造過程において重要なパラメータとされる輝度や色度を2次元で測定できる．また，ビデオ・ジェネレータと組み合わせることで，ディスプレイの動画応答評価やMPRT（動画応答速度）の測定も可能．DELTA社製の金属薄膜フィルタは，高精度，高安定度，高透過度という特徴を持っており，標準のフィルタで0.005cd/㎡の低輝度まで測定できる．オプションのフィルタを用いることで，さらに低い輝度測定も可能だという．

[写真7] デンマークDELTA社の「ICAM」
