パソコンに入力したメッセージを小型ファンに表示する装置の製作 ―― XPortとリレーを使って簡単に製作できる
コラム プログラムをXPortに書く
プログラムはここからダウンロードしてください．
●パソコン側の準備としてtftpサーバを稼働させる
まず，任意のフォルダにbootrom.romとxportfan.binを置きます．「Poor TFTPサーバ」を展開して任意のフォルダに置きます．pttp32.exeをダブル・クリックして[Select]ボタンを押し，bootrom.binとxportfan.binを置いたフォルダを指定します．これでパソコンからXPortのプログラムをダウンロードできます．tftpサーバの準備は以上で完了です．DeviceInstallerもインストールしておきます．
●プログラム書き込み
１，シリアル・ケーブルを介してブート用プログラムを書く
作成した基板にメンテナンス用ケーブルとクロス・ケーブルを装着し，パソコンのシリアル・ポートと接続します（写真A）．

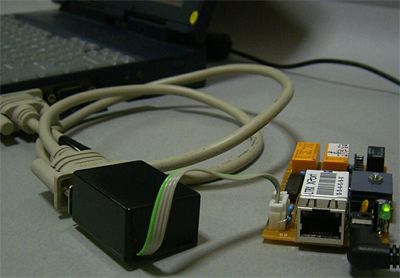

[写真A] メンテナンス用ケーブルを製作した基板に装着したようす
XPortの保守ソフトウェアであるDeviceInstallerを起動して図Aの画面が出たら，図Bの「ファームウェアの修復」を呼び出します．図Cの画面にて使用するシリアル・ポート，XPort-03（X5/Higher），先ほど任意のフォルダに置いたbootrom.rom を指定して［OK］を押します．
図DのようにDeviceInstallerの下部にPlease reset or power．．． と表示されます．ここで基板の電源を入れると，図Eのように書き込みが開始され，図Fのように終了します．開始されない場合は結線を確認します．書き込みが終わたら基板の電源を切ります．

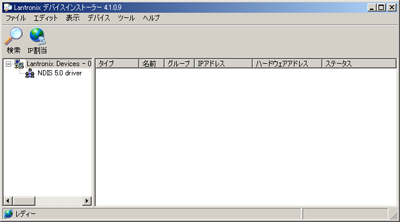

[図A] DeviceInstallerの起動画面

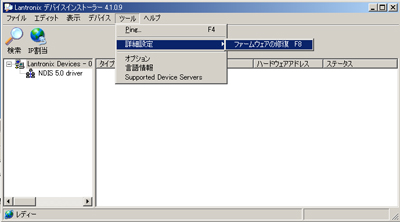

[図B] ファームウェア修復の呼び出し
[図C] 修復の設定

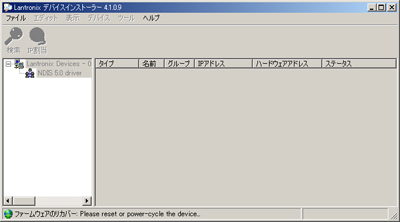

[図D] 修復の開始

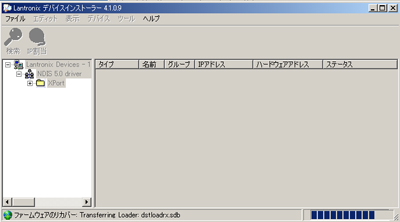

[図E] 修復の途中
[図F] 修復完了の画面
２，Ethernet経由でプログラムをダウンロードする
Tera Term Proを起動して，シリアル・ポートを「9600bps/data8/no parity/stopbit1/no flow control」と設定します．また，写真BのようにEthernet接続の準備も済ませてから，製作した基板の電源を入れます．写真BではEthernetケーブルにクロス・ケーブルを使っていますが，HUBを使った接続でも構いません．「Press any key to interrupt autoboot ．．．」と表示されれば，8秒以内に［Enter］を押します．
[boot]: とプロンプトが出てくるので設定コマンドc を入力し，下記の各パラメータを設定します．
[boot]: c
Target IP Address [192.168.173.2/24] 192.168.1.200/24:
Gateway Address [0.0.0.0] :
Server IP Address [192.168.173.254] : 192.168.1.10
File Name [main.bin] : xportfan.bin
File Type （0:binary 1:srec） [0] :
Offset Address [0x200] :
Start Address [0x200] :
Auto Boot （0:disable 1:enable） [8] : 3
[boot]:

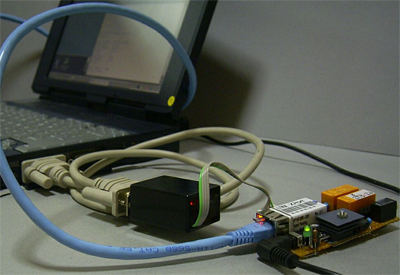

[写真B] さらにEthernetに接続
１）パラメータ説明
XPortのIPが192.168.1.200，パソコンのIPが192.168.1.10，サブネット・マスクは255.255.255.0だとします．サブネット・マスクが255.255.255.0 ならば24，サブネット・マスクが255.255.0.0ならば16と指定します．File Name にはxportfan.bin を指定します．Auto Bootの数は8なら8秒待ちを示します．今回は3秒待ちに変更しています．
パラメータ入力が終わったら，いったん電源を切断します．電源を再投入するとEthernet経由でプログラムがダウンロードされます．
３，プログラムの起動確認
下記のメッセージが出たら正常に起動しています．
Attaching network ．．． done
Loading `xportfan.bin` from 192.168.1.10 ．．． done
Starting at 0x200 ．．．
DeviceInstallerで検索をかけて，XPortが認識されるかを確認できます．確認できたら本文の「●XPortの操作テスト」を実施します．
４，プログラムをXPortのフラッシュROMに書く
XPortが各リレーを動かしているのが確認できたら，プログラムをXPortに保存します．基板の電源を切断し再投入します．コマンド「l」（小文字のエル）にてプログラムの読み込みを，「w」にて書き込みを行います．
[boot]: l
Attaching network ．．． doneLoading `xportfan.bin` from 192.168.1.10 ．．． done
[boot]: w
Writing ．．．
．．．．．．．
略
．．．．．．．
done
[boot]:
５，単独起動設定を行う
File Nameに@flashと設定すると，フラッシュROMからの起動となります．
[boot]: c
Target IP Address [192.168.1.200/24] :
Gateway Address [0.0.0.0] :
Server IP Address [192.168.1.10] :
File Name [xportfan.bin] : @flash
File Type （0:binary 1:srec） [0] :
Offset Address [0x200] :
Start Address [0x200] :
Auto Boot （0:disable 1:enable） [3] :
[boot]:
基板の電源を切ってパソコンのtftpサーバを終了させます．基板の電源を入れて起動を確認してください．
Loading `@flash` ．．． done
Starting at 0x200 ．．．
●余談
このプログラムは，WebブラウザからXPort設定画面に入れます．ブラウザのアドレス欄にXPortのIPアドレスを入れると，ログイン画面が表示されます．IDに「XPortFAN」，Passwordなしと入力し，設定画面に入ってください．
●余談2
実は，最初この装置を最初作った時，文字化けが発生しました．写真Cは本来，KUMIKOMI-NETと入力したのですが，稼働中，KUMIKMMI-NETと勝手に変わってしまいました．5V電源波形の問題と考え，図1のC6と図1および写真5のC7，C8のバイパス・コンデンサを追加したところ，文字化けが発生しなくなりました．
また，回転部の土台となる部分には給電用のスプリングが入っています，この部分の押し込みが甘いと，やはり文字化けが確認されます．かといって押し込み過ぎると，スムーズに回転しなくなります．このあたりはファンのロットや固体で違う可能性がありますので，あくまで参考程度にしてください．

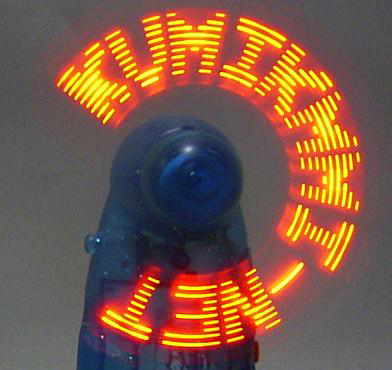

[写真C] 文字化け発生！「KUMIKMMI-NET」になっている
