iPodにつながるアクセサリを自作する ――音楽に合わせてぴかぴか光るLEDボックスの製作
9)部品を差し終わったら足曲げをして,ニッパで切断
部品配置を図2に示します.リード線を差し込んだあと,ニッパで切断しますが,切り落としたリード線も配線に使うので,捨てないようにします.

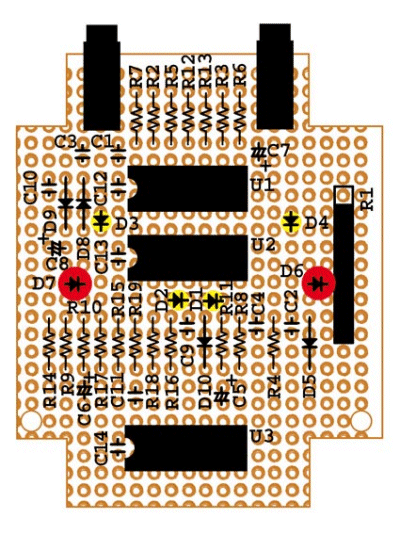

図2 部品の配置図
基板に差したら抜けないように足曲げをする.カットしたリード線は捨てないこと.
10)部品のはんだ付け
切り落としたリード線を使って図3のように配線します.リード線をはんだ付けした後の基板を写真10に示します.

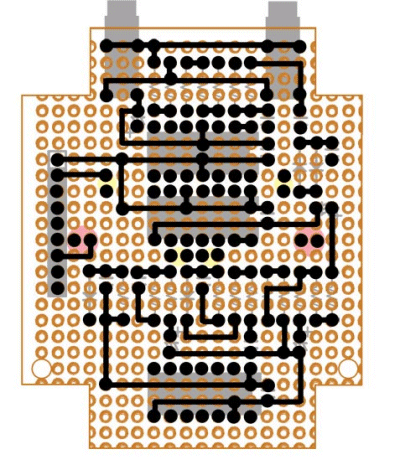

図3 切り落としたリード線を使って配線する

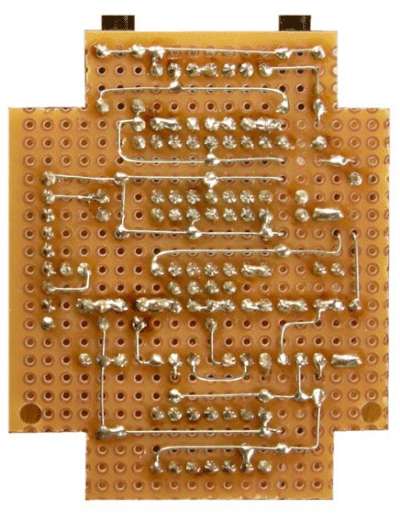

写真10 リード線をはんだ付けした後の基板
