iPodにつながるアクセサリを自作する ――音楽に合わせてぴかぴか光るLEDボックスの製作
●とにかく作ってみよう！
1）基板のカット

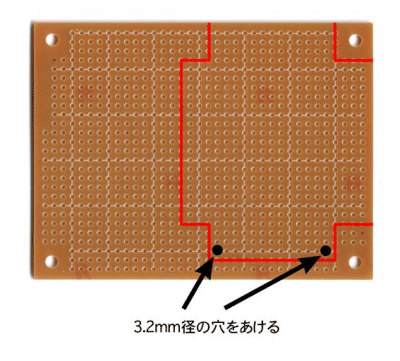

写真2の赤線のように基板を切断し，2個の取り付け穴をあけます．切りかたをまちがえると，ケースに入らなかったりLEDがうまく付かなかったりするので，穴数を確かめながら切ります．
写真2 基板のカット方法
のこぎりで切る．または定規を当てて，カッタ・ナイフで何度も切る．
2）ICの取り付け

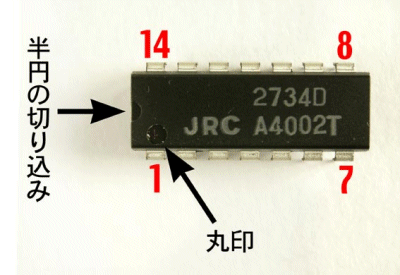

3種類のICを使います．いずれも14ピンで写真3のようにピン番号を数えます．
写真3 ICのピン配置
左下に丸印があり，そこが1ピンになる．反時計回りに番号が増えていく．
3）ダイオードの取り付け

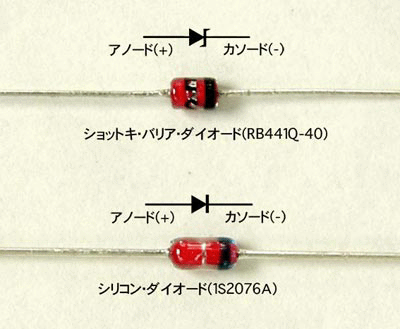

2種類のダイオードを使用しています．小さい方がショットキー・バリア・ダイオードと呼ばれるものです．これらは配線図の記号も違っています．取り付ける向きは写真4に従ってください．
写真4 太い棒線が付いているほうがカソード
電流はアノードからカソードの方向へ流れる．
4）コンデンサの取り付け
アルミ電解コンデンサには極性があります．写真5のように向きを確かめて取り付けます．今回はこのほかに，青の樹脂に入った積層セラミック・コンデンサまたは茶色の円盤形のセラミック・コンデンサを使います．これらには極性がありません．
写真5 アルミ電解コンデンサの極性
マイナス側を電位の低い側に接続する．
