iPodにつながるアクセサリを自作する ――音楽に合わせてぴかぴか光るLEDボックスの製作
5）抵抗器の取り付け
抵抗値はカラー・コードで示されています．どの色を使うかは部品表に書かれています．写真6を参考に取り付けてください．

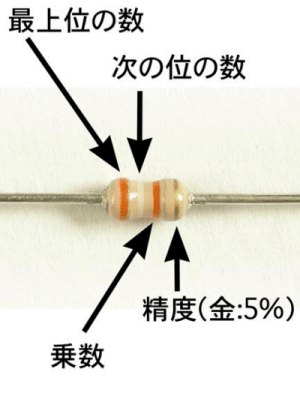

写真6 抵抗値の読みかた
写真は39kΩ±5％品．
6）集合抵抗の取り付け
1kΩの抵抗が8個入っている集合抵抗を使います．写真7のように端に共通端子があります．

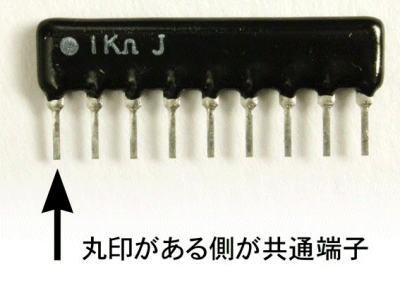

写真7 集合抵抗の共通端子
7）ヘッドホン・ジャックの取り付け
ヘッドホン・ジャックについては，取り付け前に位置決め用に出ている突起を写真8のように切断します．端子の幅が基板の穴に比べて太めなので，差し込みにくいのが残念です．

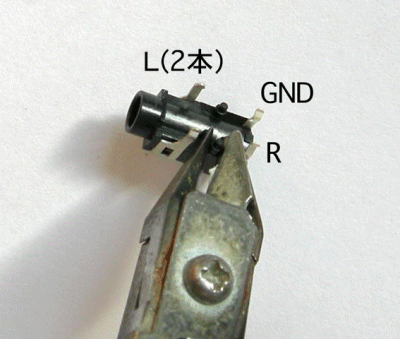

写真8 ヘッドホン・ジャックの突起を切断する
8）LEDランプの取り付け
LEDランプはダイオードの仲間ですから，写真9（a）のように極性があります．LEDランプは透明な樹脂を使っているため根本にははんだ付けできません．写真9（b）のように基板からチューブで浮かして取り付けます．

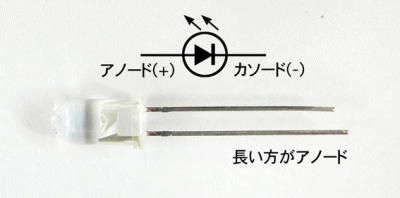

(a) LEDランプのアノードとカソード

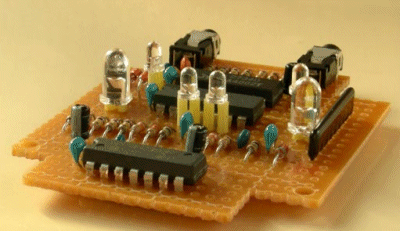

(b) LEDは基板からチューブなどで浮かしてはんだ付けする
写真9 LEDランプの極性と取り付けかた
