Lattice，3.2GbpsのSerDesを4～16個搭載するFPGAファミリを発売
ニュース 2009年2月24日
米国Lattice Semiconductor社は，最大3.2GbpsのSerDesを搭載するFPGAファミリを発売した．プログラム素子はSRAMセルである．LatticeECP3は，約17,000～149,000個の4入力LUT（ルックアップ・テーブル），30～372個の18Kビット・メモリ・ブロック，最大で3.2Gbpsの信号伝送に対応する4～16個のSerDesブロック，2～10個のアナログ PLL(Phase-locked Loop），2個のDLL（Delay-locked Loop）などを持つ．
高速シリアル・トランシーバ（SerDesブロック）は，PCI ExpressやギガビットEthernet，XAUI，Serial RapidIOなどの規格に対応する．3.2Gbps通信時のトランシーバ部の消費電力は，1チャネル当たり90mW．I/O数は最大586本．800MbpsのDDR3メモリ・インターフェースにも対応する．
電源電圧は，コア電圧が1.2V，I/O電圧が1.2～3.3V．LUT数が67,000の「LatticeECP3-70」と92,000の「LatticeECP3-95」はすでに出荷を開始している．それ以外の品種の出荷は2009年後半までに開始する．
開発には，同社のFPGA設計ツールである「ispLEVER7.2 SP1」を利用できる．

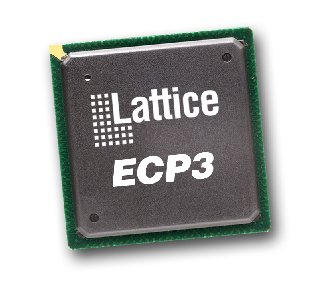

[写真1] LatticeECP3の外観
[表1] LatticeECP3の概要
型名
ECP3-17
ECP3-35
ECP3-70
ECP3-95
ECP3-150
ルックアップ・
テーブル数17K
33K
67K
92K
149K
18Kビット・メモリ・ブロック数
30
72
240
240
372
18ビット×18ビット乗算器数
24
64
128
128
320
PLL/DLL数
2/2
4/2
10/2
10/2
10/2
最大ユーザI/O数
222
310
490
490
586
最大SerDes数
4
4
12
12
16
パッケージ
256ピンFBGA，
484ピンFBGA256ピンFBGA，
484ピンFBGA，
672ピンFBGA484ピンFBGA，
672ピンFBGA，
1156ピンFBGA484ピンFBGA，
672ピンFBGA，
1156ピンFBGA672ピンFBGA，
1156ピンFBGA
