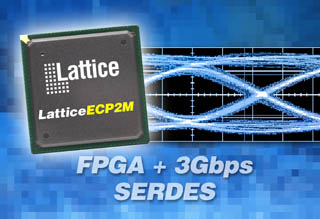

　米国Lattice Semiconductor社は，最大3.125GbpsのSERDESを搭載する低価格のFPGAファミリ「LatticeECP2M」を発売した．また，無償で利用できるソフト・マクロの32ビットRISC CPUコア「LatticeMico32」の提供を開始した．

　LatticeECP2Mは，約6,000〜68,000個の4入力LUT（ルックアップ・テーブル），66〜288個の18Kビット・メモリ・ブロック，最大で3.125Gbpsに対応する4〜16個のSERDESブロック，8個のアナログPLL(phase-locked loop），2個のディジタルPLL（DLL）などを持つ．高速シリアル・トランシーバは，PCI ExpressやギガビットEthernet，Serial RapidIOなどの規格に対応する．また，これらのプロトコル処理のための回路も内蔵する．プログラム素子はSRAMセルである．電源電圧はコア電圧が1.2V．「LatticeECP2M-35」の出荷は2006年10月から，それ以外の品種の出荷は2007年上半期から開始する．

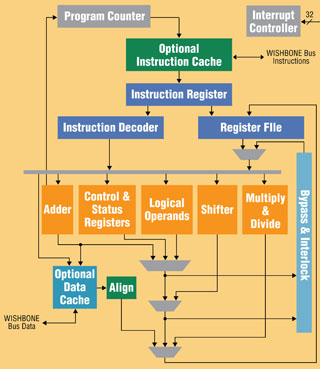

　LatticeMico32は，HDLソース・コードの形で提供する．ライセンスおよびロイヤリティは無償である．性能と規模のトレードオフに基づいたカスタマイズが行える．LatticeECP2への実装時の最高性能構成では，回路規模が2300LUT，動作周波数が110MHz（暫定値）である．周辺回路として，非同期SRAMコントローラやオンチップ・メモリ・コントローラ，32ビット・タイマ，DMAコントローラ，汎用I/O，I2Cマスタ・コントローラ，SPI，UARTを提供する．これらは，オープン・ソースのWishboneバス・インターフェースに対応する．ソフトウェア開発環境は，GNUベースのコンパイラ，アセンブラ，リンカ，デバッガを提供する．
