Tektronix，DDRのリード/ライトを識別してオシロスコープのトリガをかけられるソフトウェアを発売

　米国Tektronix社は，DDR（double data rate） SDRAMのリード/ライトを識別してオシロスコープのトリガをかけられるソフトウェア「DDRA」と，最大2.8Gbps（bit per second）のディジタル信号を測定できるロジック・アナライザ用モジュール「TLA7BB4型」を発売した．これにより，同社の計測器でDDRのシグナル・インテグリティ解析などが容易になり，最大データ転送速度が1600MT/s（mega transfer per second）のDDR3プロトコル解析が行えるようになる．同社のロジック・アナライザは従来，DDR2（最大1066MT/s）までしか測定できなかった．

　DDRのリード・サイクルとライト・サイクルは従来，トリガ条件を工夫することで識別していた．「DDRA」を用いれば，データとストローブ信号の関係から，自動的にリードとライトを識別できる．これにより，リードとライトのそれぞれのジッタやアイ・ダイアグラムを個別に計測しやすくなった．信号レベル（2.5V，1.8V，1.5V）やデータ転送速度なども識別できる．本ソフトウェアが使えるオシロスコープはDSA70000シリーズなど．

　TLA7BB4型は，サンプリング周波数が50GHzで，最大2.8Gbpsのディジタル信号を測定できる．チャネル数は136．メモリは，ハーフ・チャネルの場合で128Mステップ，フル・チャネルの場合で64Mステップ．対応するロジック・アナライザはTLA7000シリーズ（TLA7016とTLA7012）．また本モジュールは，周波数帯域が3GHzのアナログ波形も測定できる．このアナログ波形はオシロスコープに出力することが可能．本モジュールの出荷開始は，2008年6月を予定している．

　また，同社のジッタ/アイ・ダイアグラム解析ソフトウェア「DPOJET」が，今回初めてDDRに対応した．同社のサード・パーティである米国Nexus Technology社から，プロトコル違反を検出するソフトウェア「NEX-DDR-PROTOCOL」やロジック・アナライザ・プロービング用ボードの提供を開始するという．

[写真1] 発表を行う同社World Wide Instrument Business Unit，DirectorのChris Martinez氏

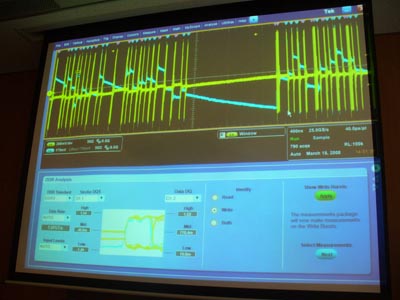

[写真2] DDRAのデモンストレーション
