Actel,携帯機器向け低消費電力フラッシュFPGAを発売
ニュース 2006年9月12日
米国Actel社は,携帯機器向けの低消費電力FPGA「IGLOO」と「IGLOOe」を発売した.プログラム素子はフラッシュ・メモリ.システム・ゲート数は3万~300万.「ProASIC3ファミリ」と同じアーキテクチャを採る.IGLOOeは,内蔵するPLLやI/Oバンクの数などがIGLOOより多い.
内部状態を保ちつつクロックを止め,I/Oを3ステートにする「Flash*Freezeモード」を利用したときの,3万ゲート品のスタティック消費電力は標準で5μWである.このほか,クロックを停止または低速にする「低電力アクティブ・モード」,I/Oピンの状態を保ちつつコア電源をしゃ断する「スリープ・モード」,完全に電源を遮断する「シャットダウン・モード」を備える.スリープ・モードとシャットダウン・モードでは,内部状態は保持されない.この場合は,外部シリアルEEPROMを使って内部状態を保持・回復する必要がある.
電源電圧は,コア部が1.2Vまたは1.5V,I/O部が1.5V,1.8V,2.5V,3.3V(I/Oバンクごとに選択可能).低集積度の品種には,8mm×8mmの196ピンCSPを用意する.また,高集積度の品種については,ソフト・マクロのARM7TDMIコアを組み込んだものも用意する.0.13μmのCMOSプロセスで製造する.量産出荷の開始時期は2007年第1四半期.

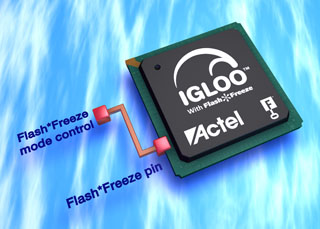

[写真1] IGLOOファミリの外観
[表1] IGLOOファミリの概要
型名
標準
AGL030
AGL060
AGL125
AGL250
AGL600
AGL1000
ARM対応
-
-
-
M7AGL250
M7AGL600
M7AGL1000
システム・ゲート数
3万
6万
12.5万
25万
60万
100万
Tile数 (DFF数)
768
1,536
3,072
6,144
13,824
24,576
RAM容量
-
18Kビット
36Kビット
36Kビット
108Kビット
144Kビット
フラッシュ・
メモリ容量1K ビット
1K ビット
1K ビット
1K ビット
1K ビット
1K ビット
PLL数
-
1
1
1
1
1
I/Oバンク数
2
2
2
4
4
4
パッケージ
QN132
VQ100CS196
QN132
VQ100
FG144CS196
QN132
VQ100
FG144CS196
QN132
VQ100
FG144FG144
FG256
FG484FG144
FG256
FG484
[表2] IGLOOeファミリの概要
型名
標準
AGLE600
AGLE3000
ARM対応
M7AGLE600
M7AGLE3000
システム・ゲート数
60万
300万
Tile数 (DFF数)
13,824
75,264
RAM容量
108Kビット
504Kビット
フラッシュ・
メモリ容量1K ビット
1K ビット
PLL数
6
6
I/Oバンク数
8
8
パッケージ
FG256
FG484FG484
FG896
