Xilinx社,65nmプロセスで製造する高性能FPGAファミリを発売


 米国Xilinx社は,65nmプロセスで製造されるFPGA「Virtex-5ファミリ」の発売を開始した.同社の既存の「Virtex-4ファミリ」と比べて,約30%の性能向上が見込めるという.また,ハード・マクロ部は最大550MHzで動作する.

 論理回路主体の応用に向けた「LX」,論理回路主体で高速シリアル通信を使う応用に向けた「LXT」,ディジタル信号処理主体の応用に向けた「SXT」,組み込みプロセッサ主体の応用に向けた「FXT」の四つのサブファミリがある.これらは,論理ブロック,DSPブロック,メモリ・ブロック,プロセッサ(PowerPC)ブロック,高速シリアルI/Oブロックなど,搭載するブロックの種類と数の割合が異なる.このように,応用ごとに,搭載する機能ブロックの種類と数を変えるアーキテクチャを,同社では「ASMBL(Application Specific Modular Block Architecture)」と呼んでいる.

 Virtex-5ファミリでは,6入力LUT(lookup table)を基本論理ブロック(LC:ロジック・セル)とするアーキテクチャを採る.従来は4入力LUTだった.基本論理ブロックの規模は,30,720〜331,776LC.また,25ビット×18ビットの積和演算に対応するDSPブロック,36Kビットのメモリ・ブロック,低ジッタのクロックを生成可能なPLL(phase-locked loop)を持つクロック管理ブロックなどを備える.

 東芝と台湾UMC(United Microelectronics Corp.)の65nmプロセスによって製造される.コア電圧は1.0V.

 LXファミリの最初の製品であるXC5VLX50,XC5VLX85,XC5VLX110は,すでにサンプル出荷を開始している.LXファミリの残りの製品は6ヵ月以内に,LXTファミリとSXTファミリは2006年後半から,FXTファミリは2007年前半から出荷を開始する予定.

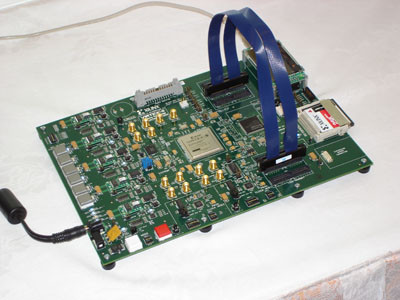

[写真1] XC5VLX50を搭載する開発ボード


[表1] Virtex-5ファミリの概要
型名 LC数 メモリ・
ブロック数

DCM数 PLL数 DSP
ブロック数
最大
I/O数
XC5VLX30 30,720 32 4 2 32 400
XC5VLX50 46,080 48 12 6 48 560
XC5VLX85 82,944 96 12 6 48 560
XC5VLX110 110,592 128 12 6 64 800
XC5VLX220 221,184 192 12 6 128 800
XC5VLX330 331,776 288 12 6 192 1,200

LC:ロジック・セル,DCM:ディジタル・クロック・マネージャ




■価格
149ドル(XC5VLX50.2008年における1,000個購入時の単価)
279ドル(XC5VLX85.2008年における1,000個購入時の単価)
399ドル(XC5VLX110.2008年における1,000個購入時の単価)
■連絡先
ザイリンクス株式会社
TEL: 03-5321-7740
URL: http://www.xilinx.co.jp/



参考URL
ザイリンクスの発表資料

過去の関連記事
Xilinx社,Virtex-II後継の高性能FPGAファミリを発売
Xilinx,Virtex-IIの後継製品に応用分野別の品種展開を見据えたFPGAアーキテクチャを採用
東芝,90nmプロセスのXilinx FPGAを製造へ
