LED照明の次を狙う『有機EL照明』の製品化が始まった ―― 第4回次世代照明技術展

●ハンガー型や行灯型を展示

　パネル・コンピュータや照明器具などの開発企業であるタカハタ電子は，有機ELパネルを内蔵した小型照明の参考展示を行った．一つは「HANGER」と呼ぶ照明器具で，衣服用ハンガーのようにフックを備えており，吊り下げられる（写真6）．もう一つは「VANITY」と呼ぶ製品で，行灯（あんどん）のように床や机に置いて使う（写真7）．

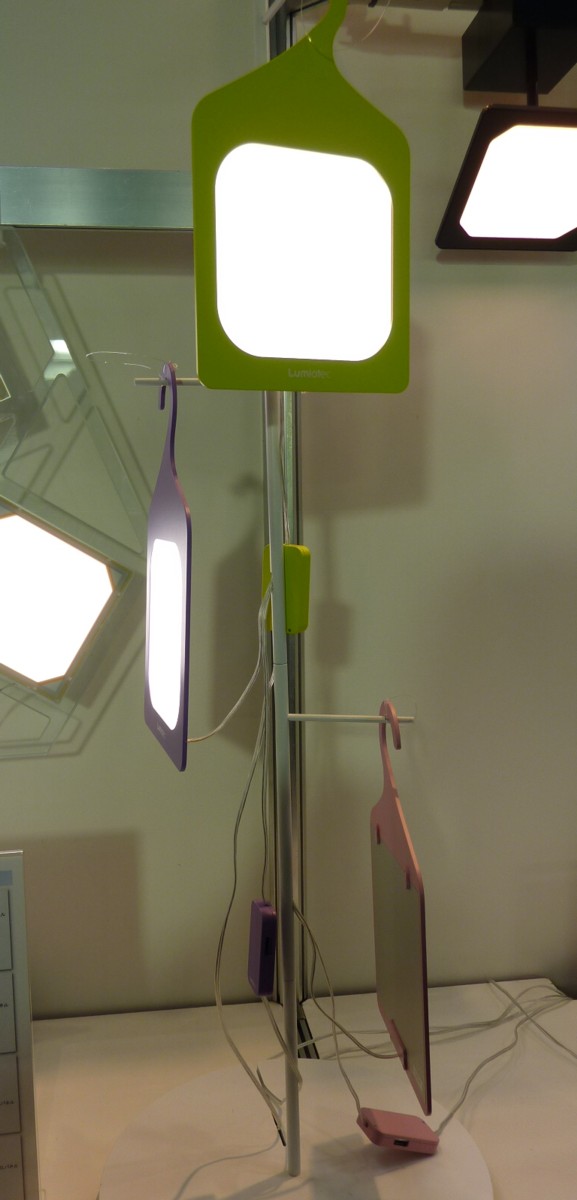

写真6　衣服用ハンガーのように吊り下げる有機EL照明「HANGER」

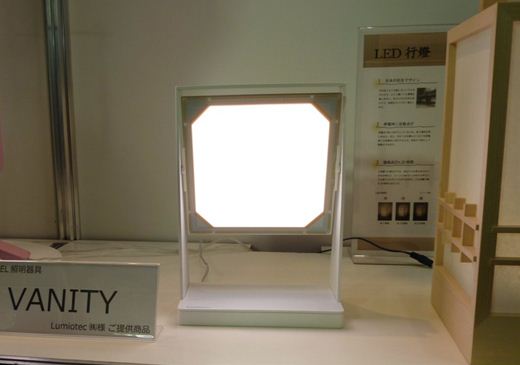

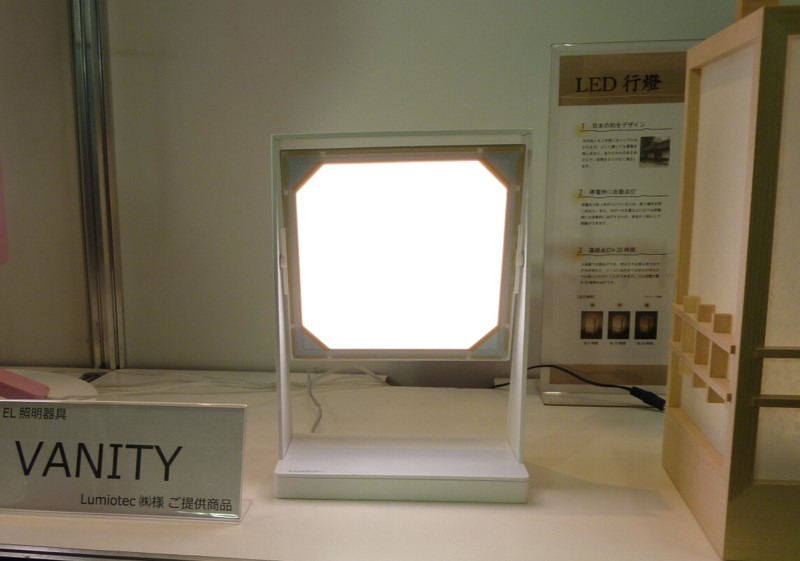

写真7　行灯のように置いて使う有機EL照明「VANITY」

　いずれも有機ELパネルは，照明用有機ELパネルの専業メーカであるLumiotec（ルミオテック）が開発したもの．タカハタ電子は，有機ELパネルを駆動する基板と制御する基板を開発した．なおルミオテックとタカハタ電子はいずれも，本社を山形県米沢市に構える企業である．

　展示ブースで配布していた資料によると有機ELパネル（昼白色）の輝度は2,700カンデラ/m²，消費電力（定格電力）は9.5W，駆動電圧（定格電圧）は10.5V，色温度は4,900ケルビンである（いずれも設計仕様）．

●ペンダント照明やスタンド照明などを提案

　照明器具の販売企業であるDNライティングは，有機ELを搭載した各種の照明器具の参考展示を行った．ペンダント照明やスタンド照明，棚下照明，天井用補助照明などである（写真8）．白色光有機ELパネルだけでなく，青色光や黄色光，緑色光などに発光色を変えられる有機ELパネルも使われていた．

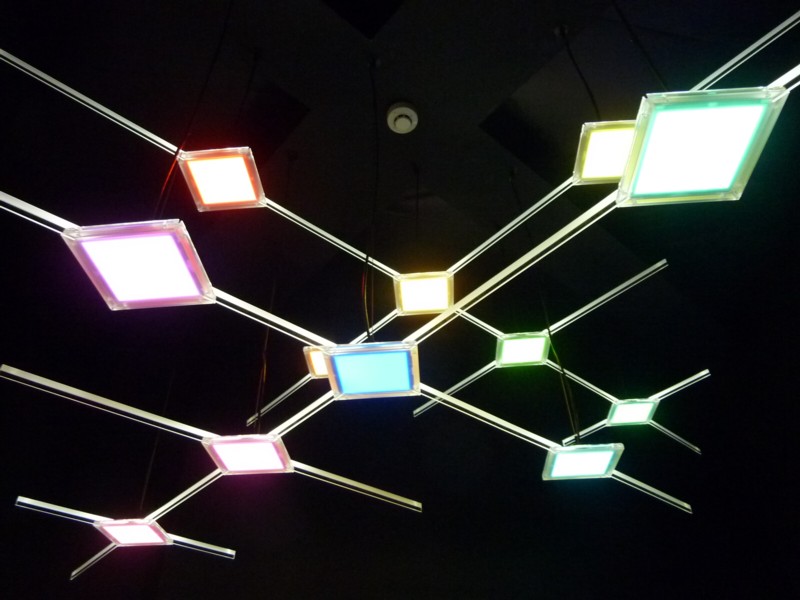

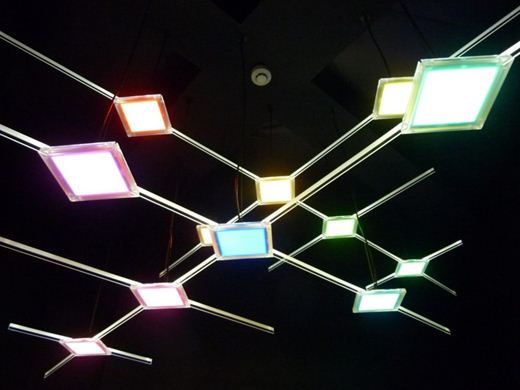

写真8　カラー有機ELパネルを利用した天井用補助照明

　なおDNライティングは，大日本塗料の関連企業であるニッポ電機とダイア蛍光が合弁で2009年8月に設立した販売企業である．

●ナノドット・アレイで輝度を高める

　このほか，エレクトロニクス用ガラス基板メーカの日本電気硝子は，同社のガラス基板を使用した照明用有機ELパネルの参考展示を行っていた（写真9）．有機ELパネルは，パナソニック電工（現在はパナソニック）と出光興産が合弁で2011年4月に設立した開発企業「パナソニック出光OLED照明」が開発したもの．

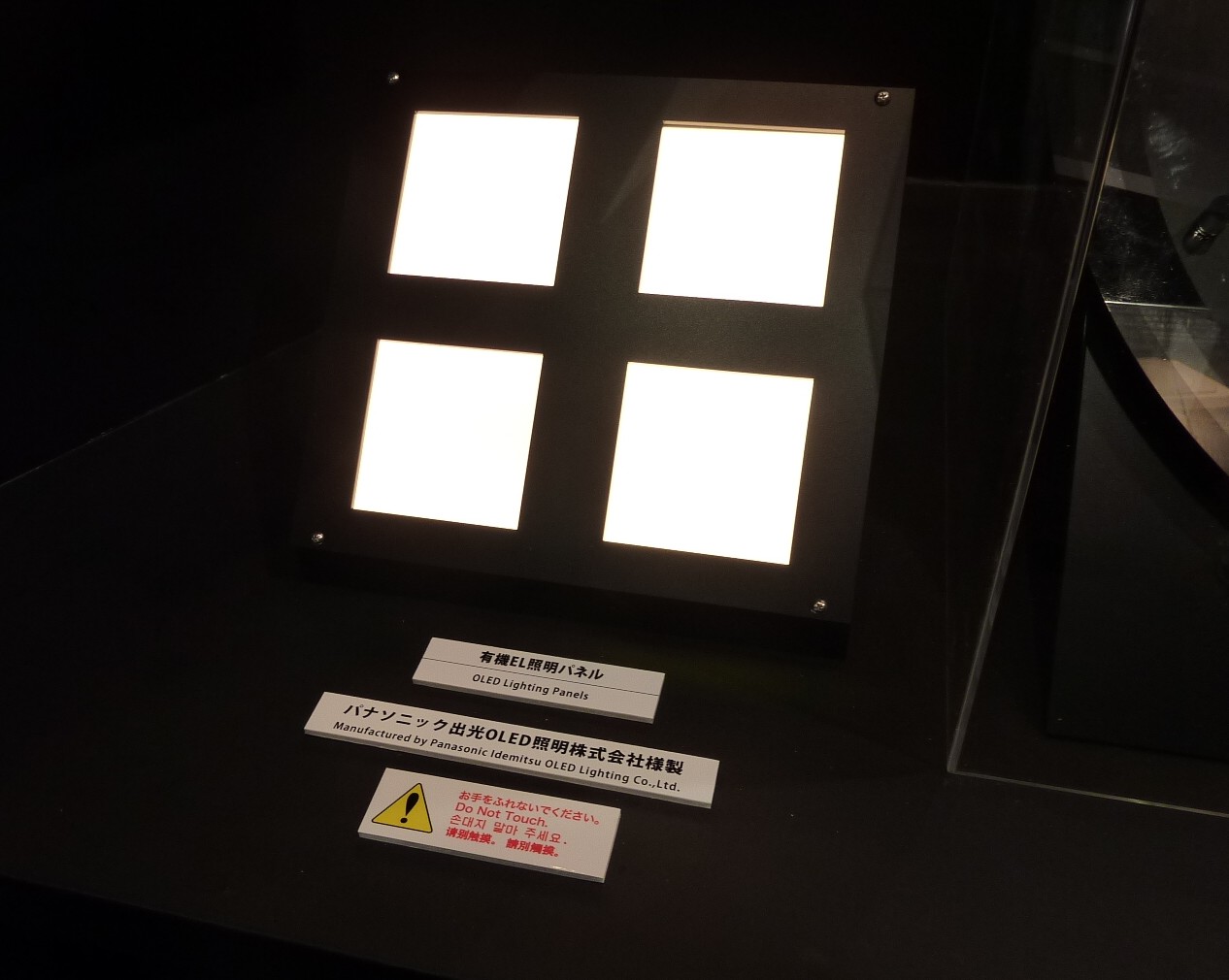

写真9　日本電気硝子のガラス基板を使用した有機ELパネル
パナソニック出光OLED照明が製造した．

　また大手製紙企業の王子製紙は，同社が開発した「ナノドット・アレイ技術」の応用事例として有機ELパネルを展示していた．ナノドット・アレイ技術は，微小な突起をアレイ状に形成する技術である（写真10）．単色有機ELパネルの基板にナノドット・アレイ構造を付与すると輝度が約2倍に向上し，白色有機ELパネルの表面にナノドット・アレイ構造のシート（「ピラミッド・シート」と呼称していた）を貼ると，輝度が約1.3倍に高まるとしていた（写真11）．

写真10　「ナノドット・アレイ技術」の有機EL応用

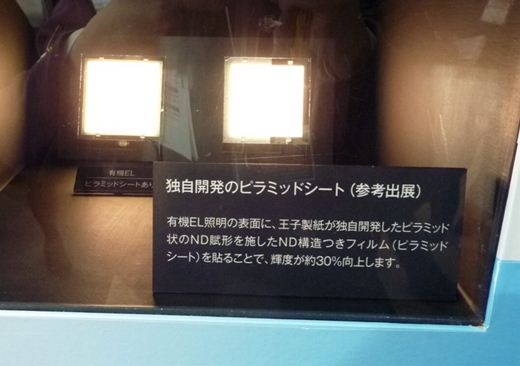

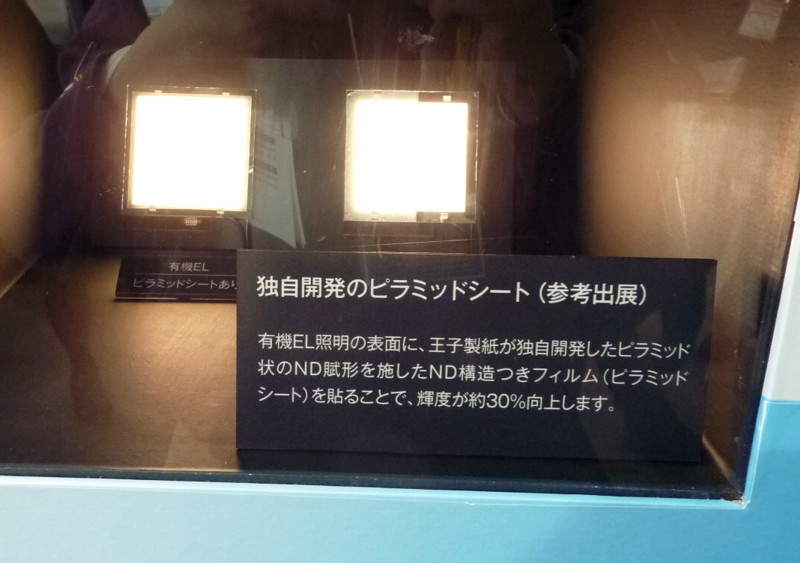

写真11　白色有機ELパネルの表面にナノドット・アレイ構造のシート（ピラミッド・シート）を貼って輝度を高める
右が従来の有機ELパネル．左がピラミッド・シートを貼り付けた有機ELパネル．写真では分かりにくいが，肉眼では輝度の向上を明確に認識できた．

ふくだ・あきら
フリーランステクノロジーライター
