95倍ズームからUSB 3.0磁気テープ装置,ノイズ検査まで,放送現場を支える専門技術が一堂に ―― Inter BEE 2011(国際放送機器展)

北村 俊之

tag: 電子回路

レポート 2011年11月25日

 2011年11月16日~18日の3日間,幕張メッセ(千葉市美浜区)にて,放送機器や映像機器,音響機器,照明機器などに関する展示会「Inter BEE 2011」が開催された(写真1).今回で47回目を迎える本展示会は,メディアのディジタル化にともない,映像コンテンツの製作技術と配信技術に関する総合展示会へとシフトしつつある.今回は,クロスメディアとディジタル・コンテンツについての新部門「クロスメディア部門」が設けられた.また,ステージング映像やプロジェクション・マッピング,ライブ・サウンドなども対象領域となってきている.さらに,「ラウドネスメータゾーン」を設置し,地上ディジタル放送移行後の新しいビジネスにも対応しようとしている.

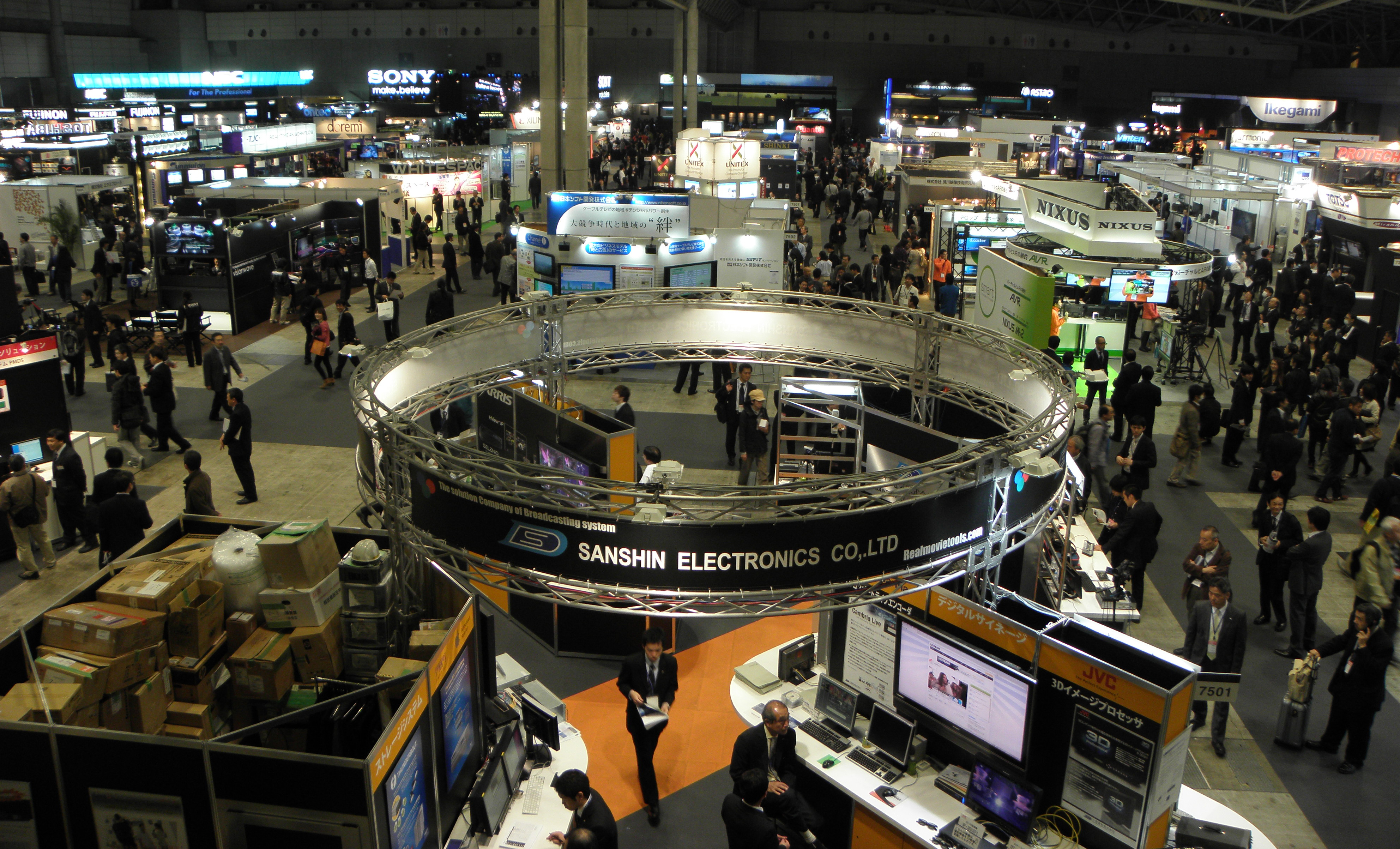

写真1 会場全体の様子  ※ 写真をマウスでクリックすると拡大します



 海外466社を含む800社が本展示会に参加した.主催は一般社団法人 電子情報技術産業協会(JEITA)



●防振機構とHDTV対応の95倍ズーム機能を搭載したズーム・レンズを展示

 キヤノンは,広角端焦点距離が8.6mm,望遠端焦点距離が820mm,ズーム比が95倍のHDスタンダード・ズーム・レンズ「DIGISUPER 95」を展示した(写真2).大口径非球面技術,蛍石やUD(Ultra Low Dispersion)ガラスなどの光学材料技術,それらの最適配置を実現する独自の光学設計により,色収差や球面収差,像面湾曲などの諸収差を補正しているという.

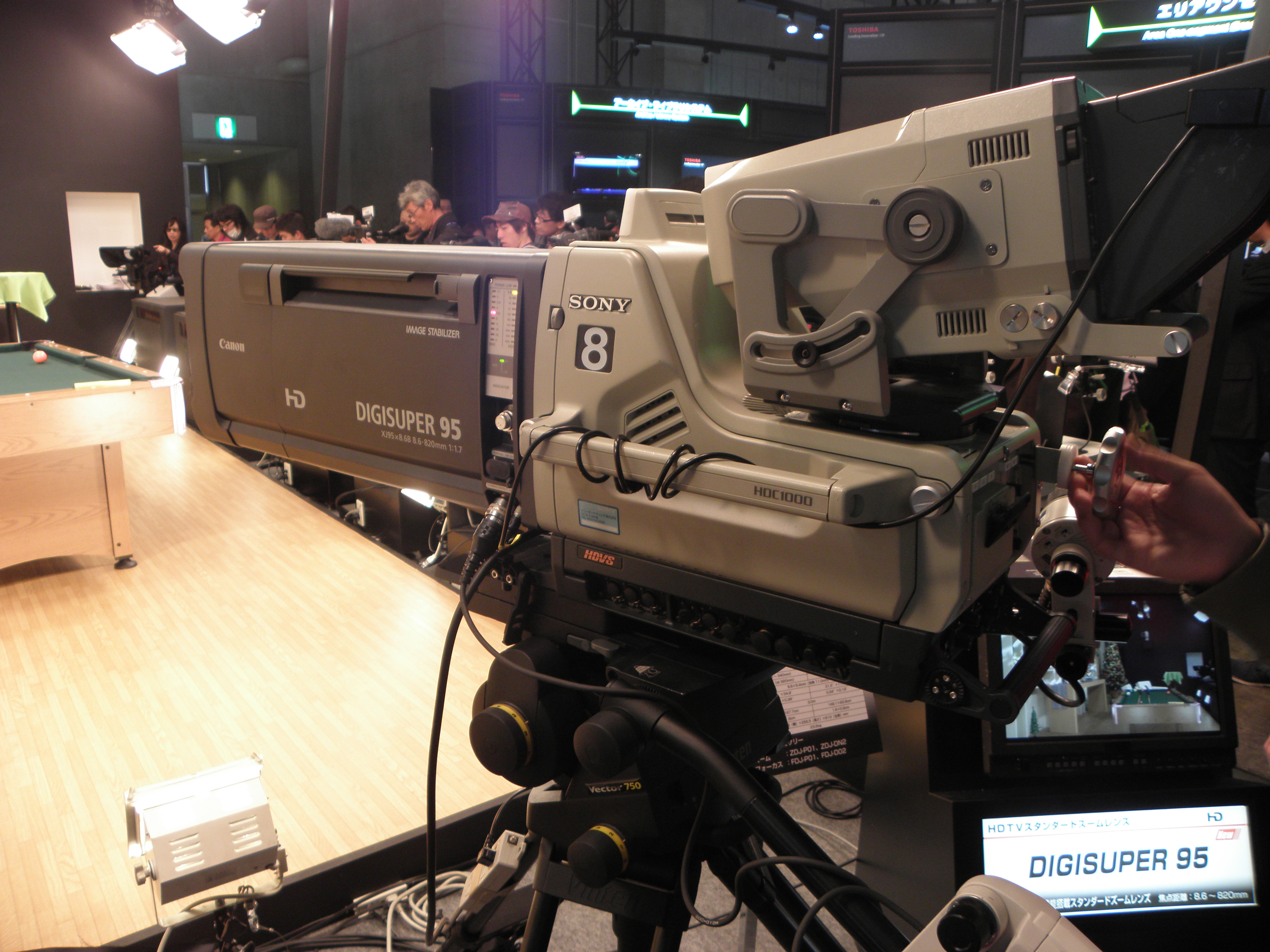

写真2 キヤノンの「DIGISUPER 95」



 全ズーム範囲で,画面中心部から周辺部に至るまでフラットな解像度を実現した.また,広角化で問題となる歪曲収差や倍率色収差を抑え,被写体距離が変化しても高い光学性能を実現できるという.

 望遠側でも揺れが少ない高精細な映像を提供するシフト式の光学防振システムを内蔵する.新しいセンサの採用と制御回路の高速化により,従来機種と比べて高周波域における防振特性を改善した.風や振動によるレンズの揺れの識別精度が向上しており,パン・チルト操作時でも自然に振動の補正を行える.例えば,超望遠域でも撮影者の意図通りにフレーミングが行えるという.

 焦点距離や被写体位置などのレンズ位置情報を読み出す出力コネクタを標準装備する.これは,スポーツ中継や天気予報番組などで,実写映像とCG映像を合成する際に利用する.



●LTO5規格に対応した磁気テープ装置がUSB 3.0に対応

 ユニテックスは,USB 3.0インターフェースを備える,LTO5規格対応の磁気テープ装置(ストレージ)「USB3.0-LTO5」を参考展示した(写真3).USB 3.0の高速データ転送により,大容量のデータを短時間で受け渡すことができる.ホスト・アダプタは不要.接続切り替えによる複数システム(Windows,MacOS,UNIX,Linux)での共用が可能となっている.2.1圧縮時の物理容量は最大3T(テラ)バイト,非圧縮時は1.5Tバイト.外形寸法は215mm×370mm×60mm,重量は4.3kg.

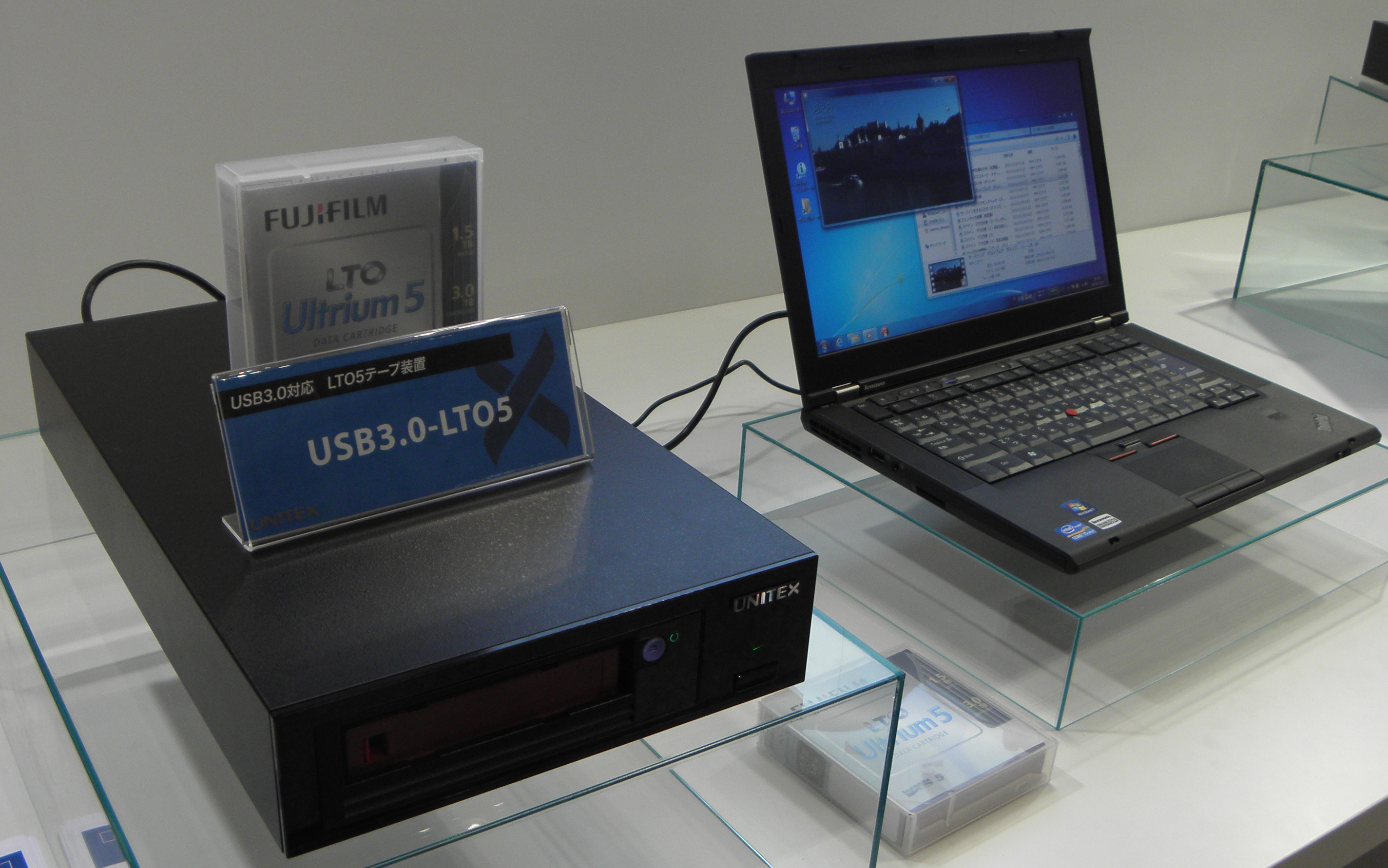

写真3 ユニテックスの「USB3.0-LT05」



●SDI/DVI/HDMI信号のフォーマットを相互変換

 ビデオトロンは,SDI/DVI/HDMI信号のフォーマットを相互変換するコンバータ「MFC-90」を展示した(写真4).アップ・コンバータ,ダウン・コンバータ,カラー補正,音声MUX/リマッピング,スキャン・コンバータなどの機能を備えている.3G-SDI規格に対応しており,1080p 60/59.94/50フォーマットを取り扱える.エンベデッド音声(8チャネル)を通過させることが可能で,ディジタル音声(AES/EBU)入出力端子(BNC)を4系統(8チャネル)備えている.

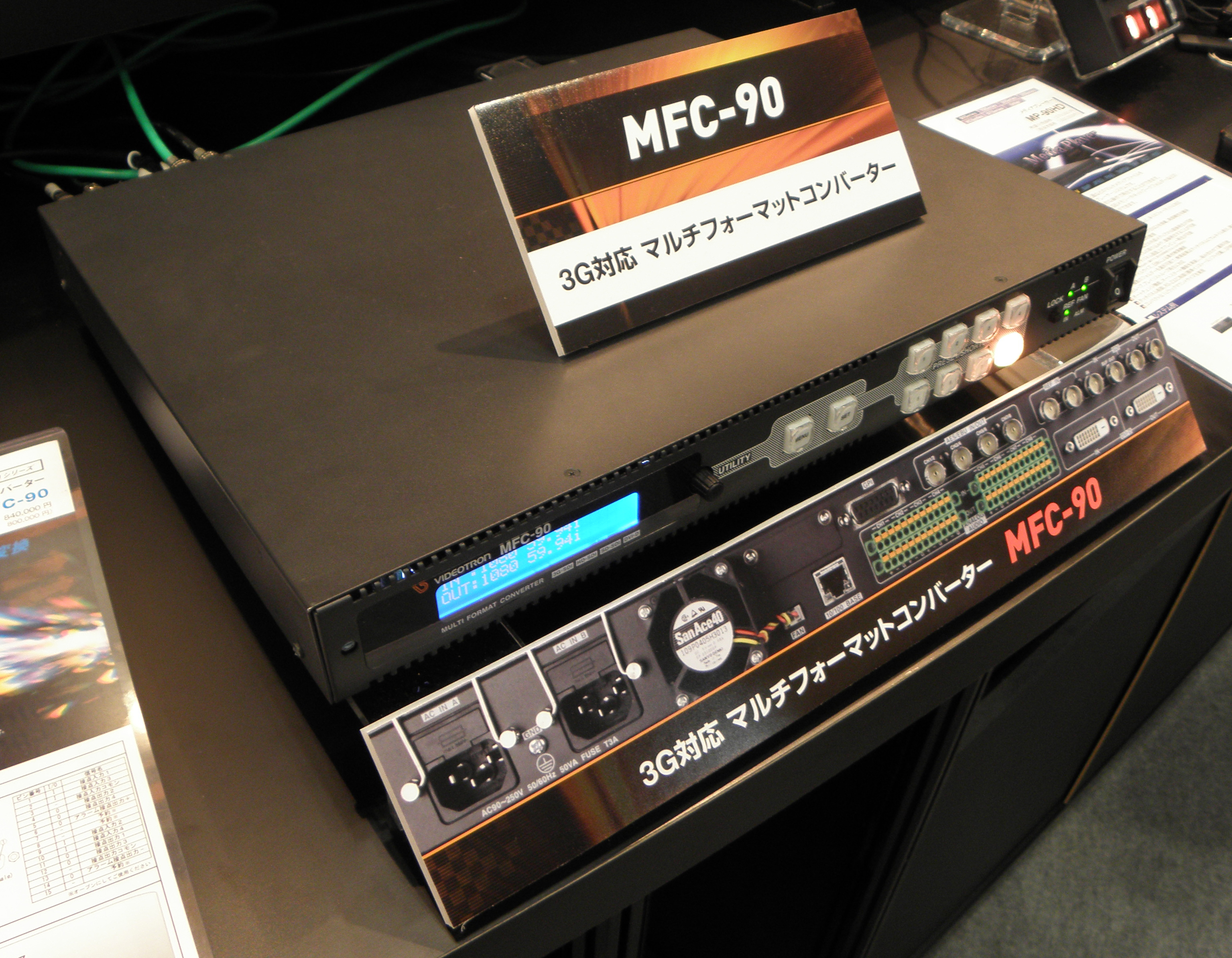

写真4 ビデオトロンの「MFC-90」



 4:3から16:9への変換の場合はスクイーズ,エッジクロップ,サイドパネル(12:9,14:9,13:9)の画角を,16:9から4:3への変換の場合はスクイーズ,エッジクロップ,レターボックス(16:9,14:9,13:9)の画角を選択できる.映像入出力遅延時間は16ms~85ms.音声遅延量は10ms~1000msの間で,1ms刻みで調整できる.
